3.6
Промышленные сети
3.6.1
Общая информация
Прибор использует для связи HART
®
-
протокол. Данный протокол соответствует стандарту HART
®
Communication Foundation.
Прибор может быть подключен с помощью двухточечного
присоединения. Кроме того, он может быть включен в сегмент многоточечной промышленной сети,
содержащей до 15 приборов.
На заводе прибор настраивают на обмен данными в сети с двухточечным подключением. Чтобы
изменить коммуникационный режим «точка-точка» на «многоточечный сетевой режим» смотрите
раздел «Настройка параметров для работы в сети» в руководстве по эксплуатации.
3.6.2
Двухточечное подключение к промышленной сети
P

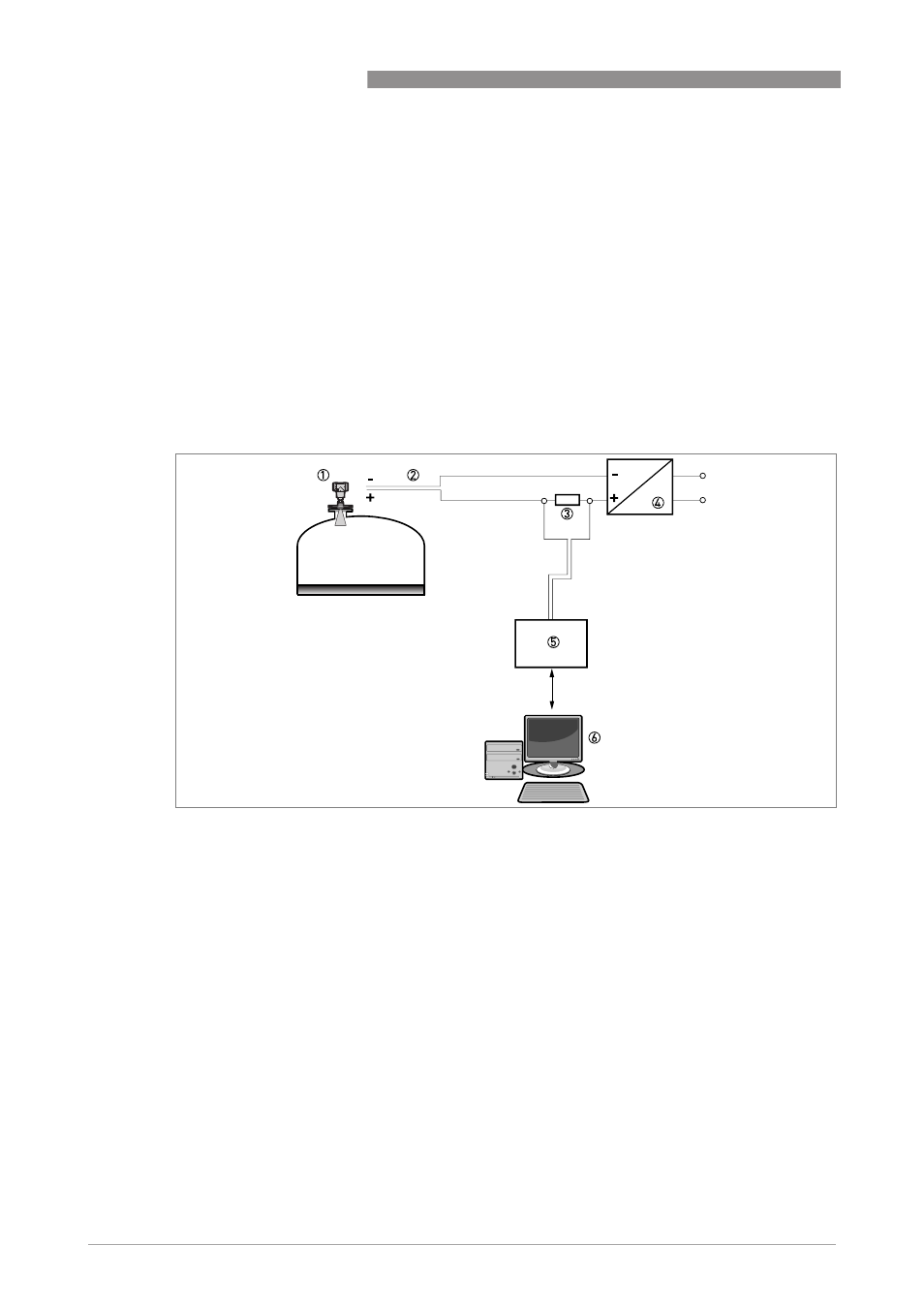

иcyнoк 3-11: Двухточечное подключение (для приборов невзрывозащищённого исполнения)
1 Адрес прибора (0 при двухточечном подключении)
2 4...20 мА + HART
®
3 Резистор для связи по HART
®
-
протоколу
4 Источник питания
5 Устройство для связи по HART
®
-
протоколу
6 ПО для связи по HART
®
-
протоколу
