Эксплуатация
6
35
UFM 530 HT
www.krohne.com 11/2013 - 4003266501- HB UFM 530 HT R02 ru
Эксплуатация

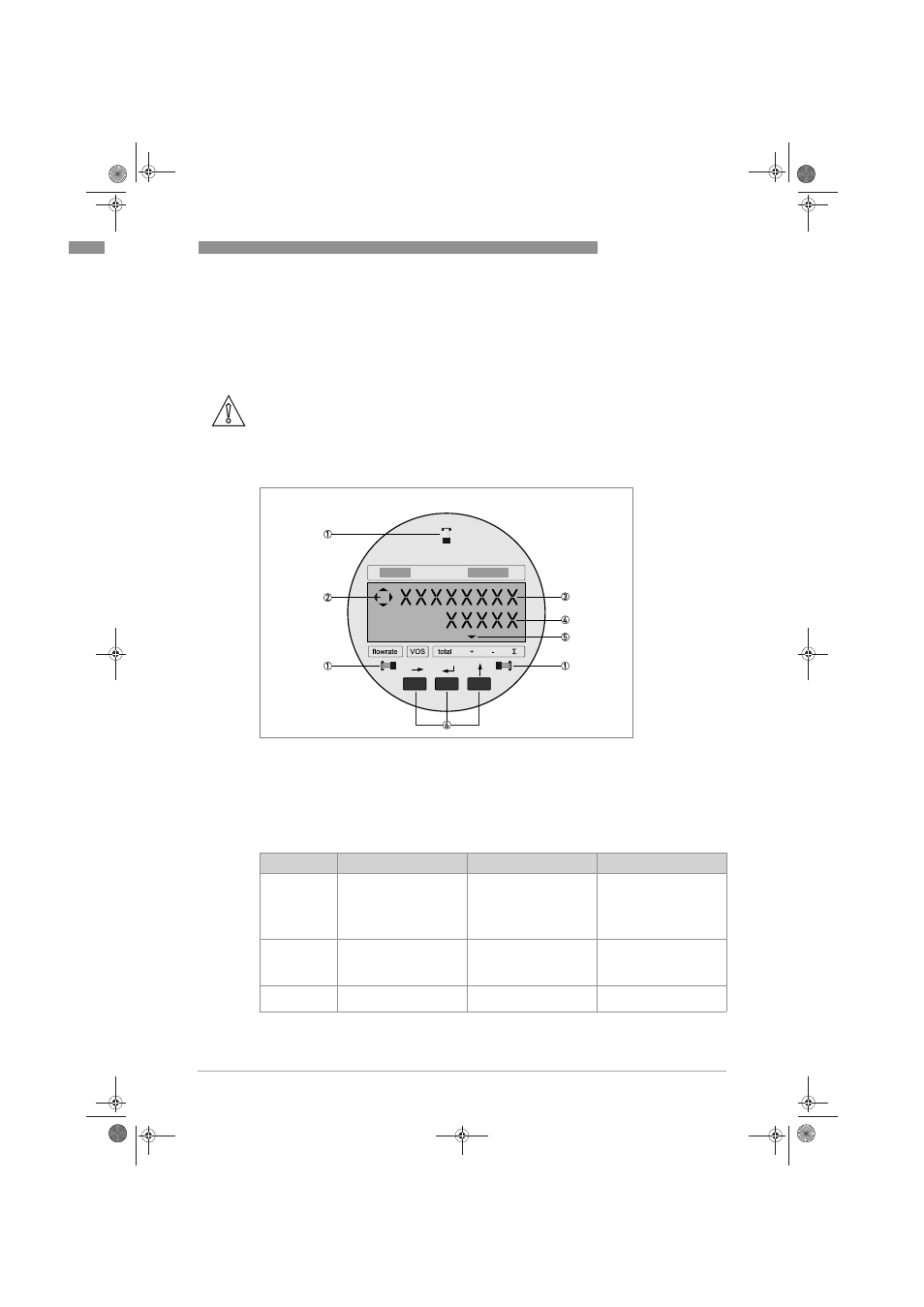

6.1 Конвертер сигналов: лицевая панель и кнопки управления
Чтобы получить доступ к лицевой панели и кнопкам управления, необходимо снять переднюю
крышку электронной части (с помощью специального гаечного ключа). Если вскрытие корпуса не
разрешено, например в опасных зонах, программирование конвертера можно выполнять с помощью
магнитного штифта.
Функции кнопок управления в зависимости от выбранного режима
Осторожно!
Будьте осторожны при снятии крышки, чтобы не повредить винтовую резьбу и уплотнительную
прокладку. Следите за тем, чтобы на них не накапливалась грязь и чтобы они были хорошо
смазаны тефлоновой смазкой. Поврежденная уплотнительная прокладка должна быть
немедленно заменена!
1 Магнитные датчики предназначены для программирования конвертера сигналов с помощью ручного стержневого магнита
( опционально), без необходимости снятия передней крышки (левый датчик соответствует кнопке « →», правый датчик
соответствует кнопке « ↑», датчик сверху соответствует кнопке «^»).
2 Стрелки компаса.
3 Измеренное значение («Э» означает «Показатель степени»).
4 Единицы измерения
5 Индикация текущего значения.
6 Кнопки управления (→, ^, ↑) для программирования конвертера сигналов.
Кнопка/символ Режим измерения Режим меню Уровень данных
→ Переход в режим
настройки параметров.
Если включен пункт меню
«
КОД 1», для получения
доступа необходимо
сначала ввести КОД 1.
Переход на следующий,
более низкий уровень
меню.
Переход к следующему
знаку или изменение
строки (только когда
отображено две строки).
^ Переход в режим сброса
ошибок/счетчика (через
КОД 2).
Возврат на предыдущий
(
более высокий) уровень
меню или выход из
режима меню.
Подтверждение
введенного значения.
↑ Прокрутка измеренных
значений.
Прокрутка пунктов
текущего уровня меню.
Увеличение активной
цифры.
