Искробезопасные Ex-i Modis версии исполнения имеют по два встроенных модуля Modis,
обеспечивающих искробезопасные входные / выходные цепи. Версии исполнения Modis не имеют
аналоговых входов А1 / А2.
Взрывозащищенная Ех-i (Modis) версия исполнения
P

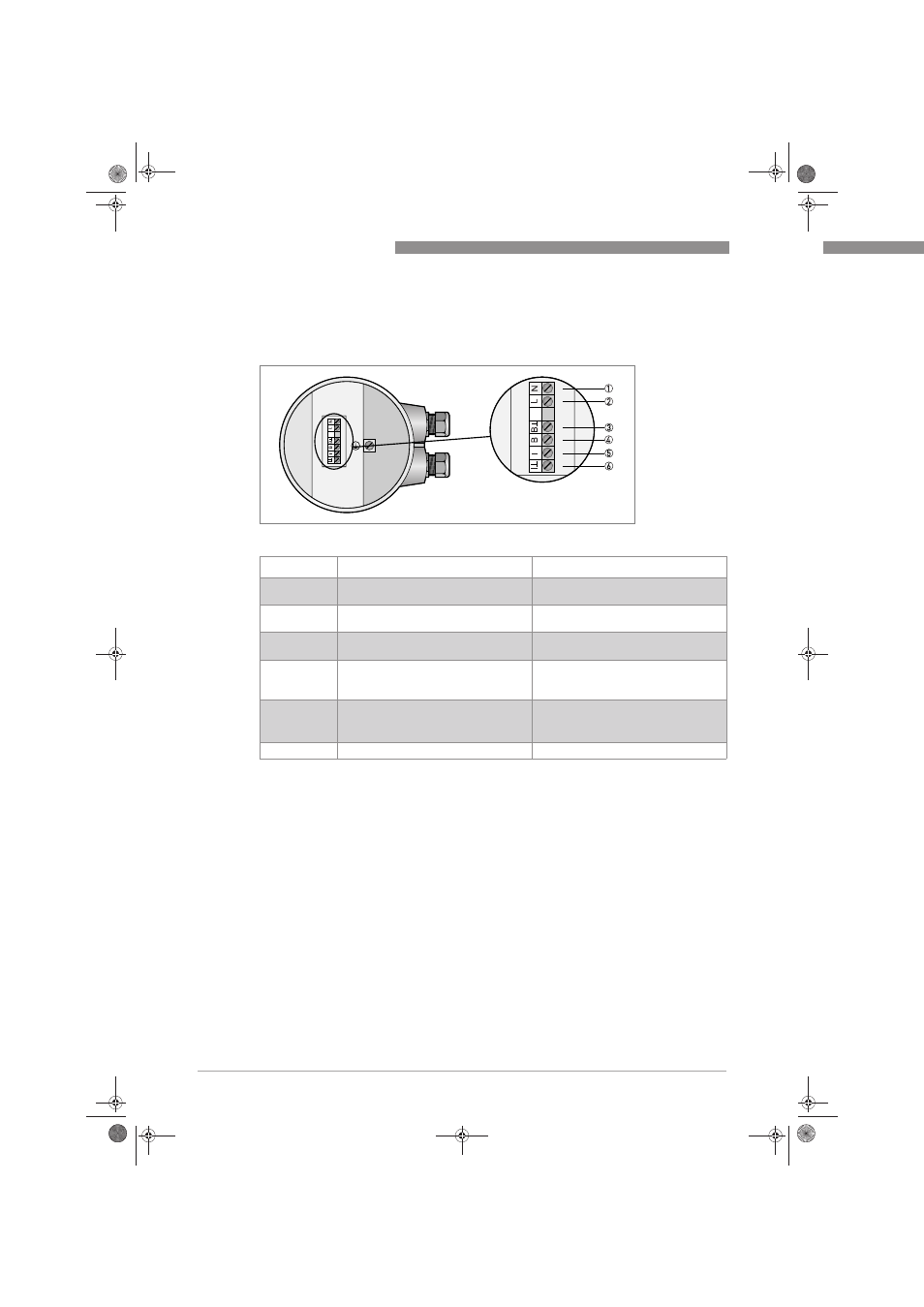

иcyнoк 4-9: Клеммы подключения взрывозащищенного Ех (Modis) прибора.
Клемма
Функция
Технические требования
1
Нейтраль источника питания.
100...240
В переменного тока, 24 В
переменного или 24 В постоянного тока
2
Фаза источника питания.
100...240
В переменного тока, 24 В
переменного или 24 В постоянного тока
3
Земля для импульсного, частотного
выхода или выхода состояния
4
Импульсный, частотный выход или
выход состояния
I
макс
= 150
мА, U
макс
= 32
В пост.
тока/24 В перем. тока, макс.
частота = 2 кГц.
5
Токовый выход
Токовый выход (I): I
≤22 мА, R
нагрузка
≤680 Ω, U
макс
= 15
В постоянного тока
при полной нагрузке.
6
Заземление для токового выхода
