Электрический монтаж
4
21
UFM 530 HT
www.krohne.com
11/2013 - 4003266501- HB UFM 530 HT R02 ru
Перед присоединением кабелей к клеммам для подключения источника питания должна быть снята
задняя (глухая) крышка.
P

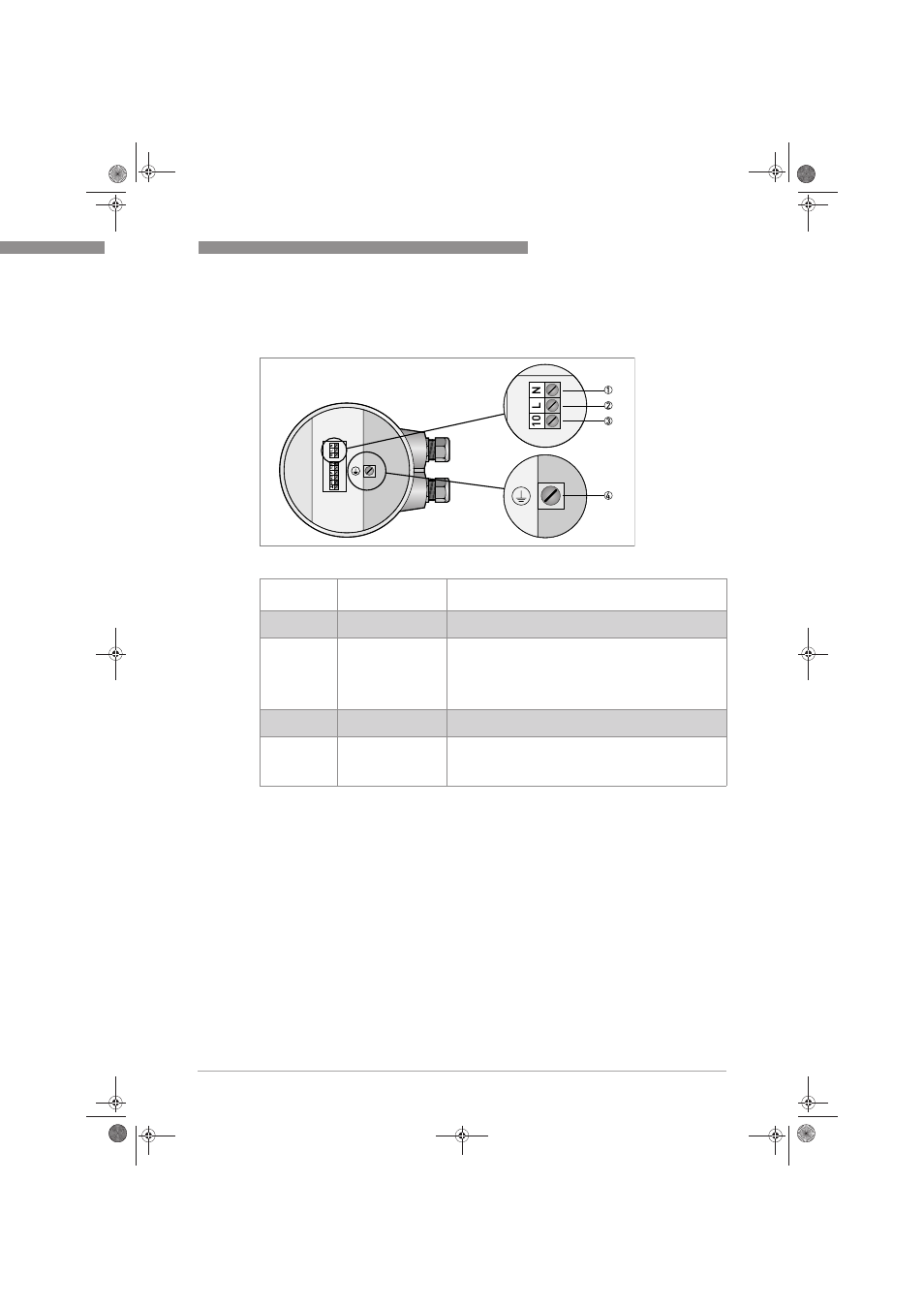

иcyнoк 4-1: Клеммы для подключения источника питания.
Артикульный
номер
Функция
Технические требования
1
Нейтраль источника
питания.
2
Фаза источника
питания.
Напряжение сети переменного тока: 100 В перем.
тока < U < 240 В перем. тока
(-15 %, +10 %),
Источник питания сверхнизкого безопасного напряжения
(SELV)
переменного/ постоянного тока: 24 В пост. тока
(-25 %, +33 %), 24
В перем. тока (-10 %, +15 %).
3
Резервная клемма
заземления.
Не предназначено для защитного заземления
4
Защитное
заземление (PE),
Функциональное
заземление (FE).
Клеммный зажим для подключения проводника
заземления. Проводники для подключения к этому зажиму
должны иметь сечение не менее 4 мм
2
(11 AWG).
