4

Электрический монтаж

24

UFM 530 HT

www.krohne.com

11/2013 - 4003266501- HB UFM 530 HT R02 ru

Осторожно!
Никогда не используйте активный и пассивный режим для одной и той же клеммы одновременно.
Если используется HART

®

-

протокол не подключайте импульсный/ частотный выход Р в

активном режиме.

Информация!
Электрические входные и выходные сигналы могут быть подключены либо в активном, либо в
пассивном режиме. В активном режиме напряжение питания постоянного тока поступает от
клеммы V +. В пассивном режиме напряжение питания подается от внешнего источника питания.

Общепромышленная версия исполнения с Profibus PA

P

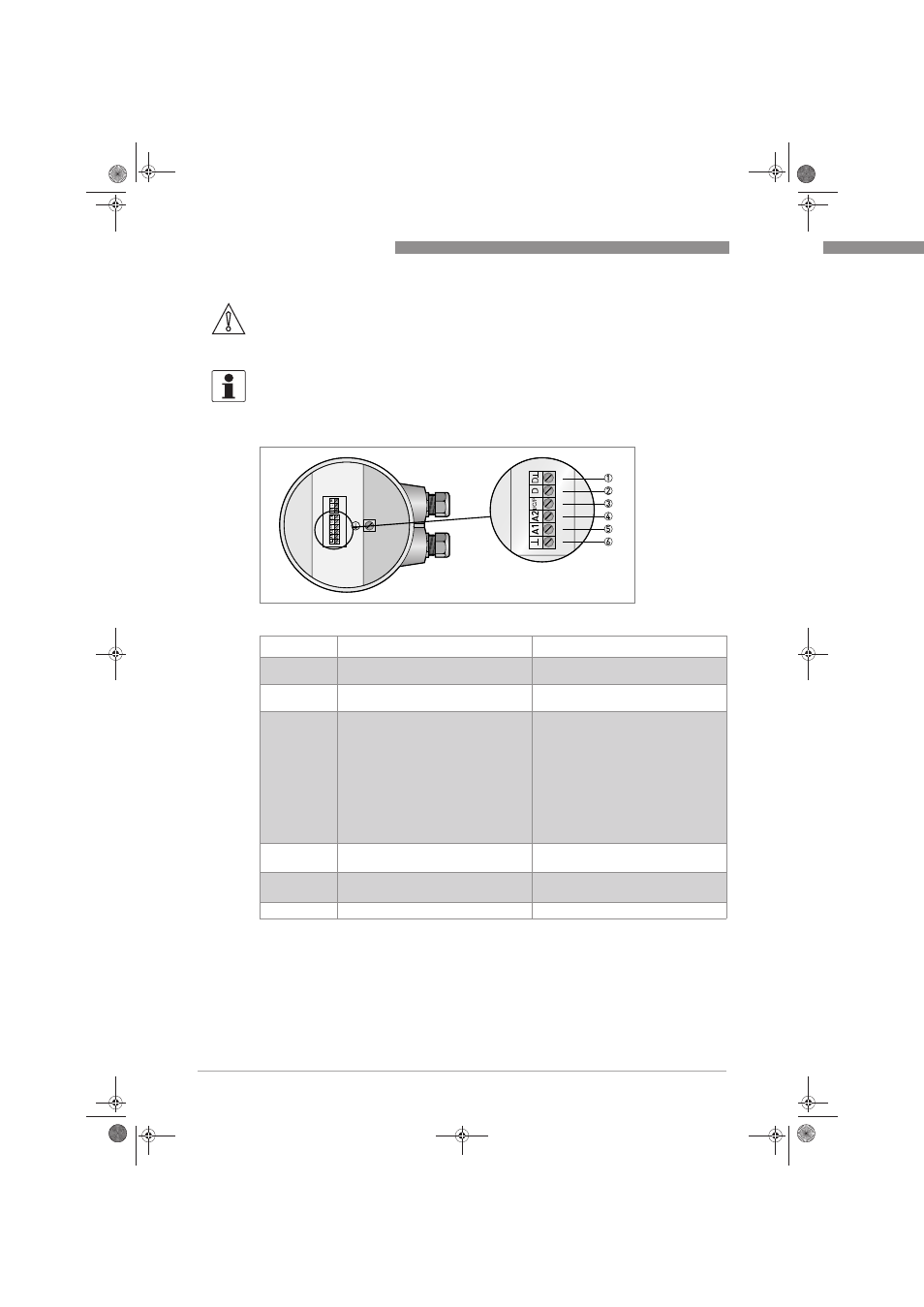

иcyнoк 4-5: Клеммы подключения приборов с Profibus PА (не-Ех).

Клемма

Функция

Технические требования

1

Коммуникационный выход -

Для передачи данных по цифровой

шине данных

2

Коммуникационный выход +

Для передачи данных по цифровой

шине данных

3

Комбинированный токовый выход (I),

дискретный вход (С) и импульсный/

частотный выход. Токовый выход (I)
включает HART

®

-

протокол.

Токовый выход (I): (I): I

≤ 22 мА,

R

нагрузка

≤ 680 Ω, U

макс

= 15

В

постоянного тока при полной нагрузке

Дискретный вход (C): низкий уровень =
0...5

В постоянного тока, высокий

уровень = 15...32 В постоянного тока
(

отключается при активации токового

выхода).

Импульсный выход: I

макс

= 150

мА, U

макс

= 32

В пост. тока/24 В перем. тока,

макс. частота = 2 кГц.

4

Аналоговый вход 2, для сигнала от

датчика температуры или давления.

0(4)...20

мA, R

i

= 58,2

Ом,

предохранитель = 50 мA.

5

Аналоговый вход 1, для сигнала от

датчика температуры.

0(4)...20

мA, R

i

= 58,2

Ом,

предохранитель = 50 мA.

6

Общее заземление

.book Page 24 Thursday, November 28, 2013 4:59 PM
