3
Монтаж
18
UFM 530 HT
www.krohne.com 11/2013 - 4003266501- HB UFM 530 HT R02 ru
3.5.3 Теплоизоляция
3.5.4 Фланцы трубопровода
Внимание!
Полная теплоизоляция первичного датчика UFS 500 HT запрещена. Теплоизоляцию разрешается
устанавливать до первого фланца каждого ультразвукового сенсора.
Внимание!
Соединительная коробка и фланцы сенсоров требуют необходимого охлаждения окружающим
воздухом и должны быть защищены от теплового излучения окружающего оборудования.

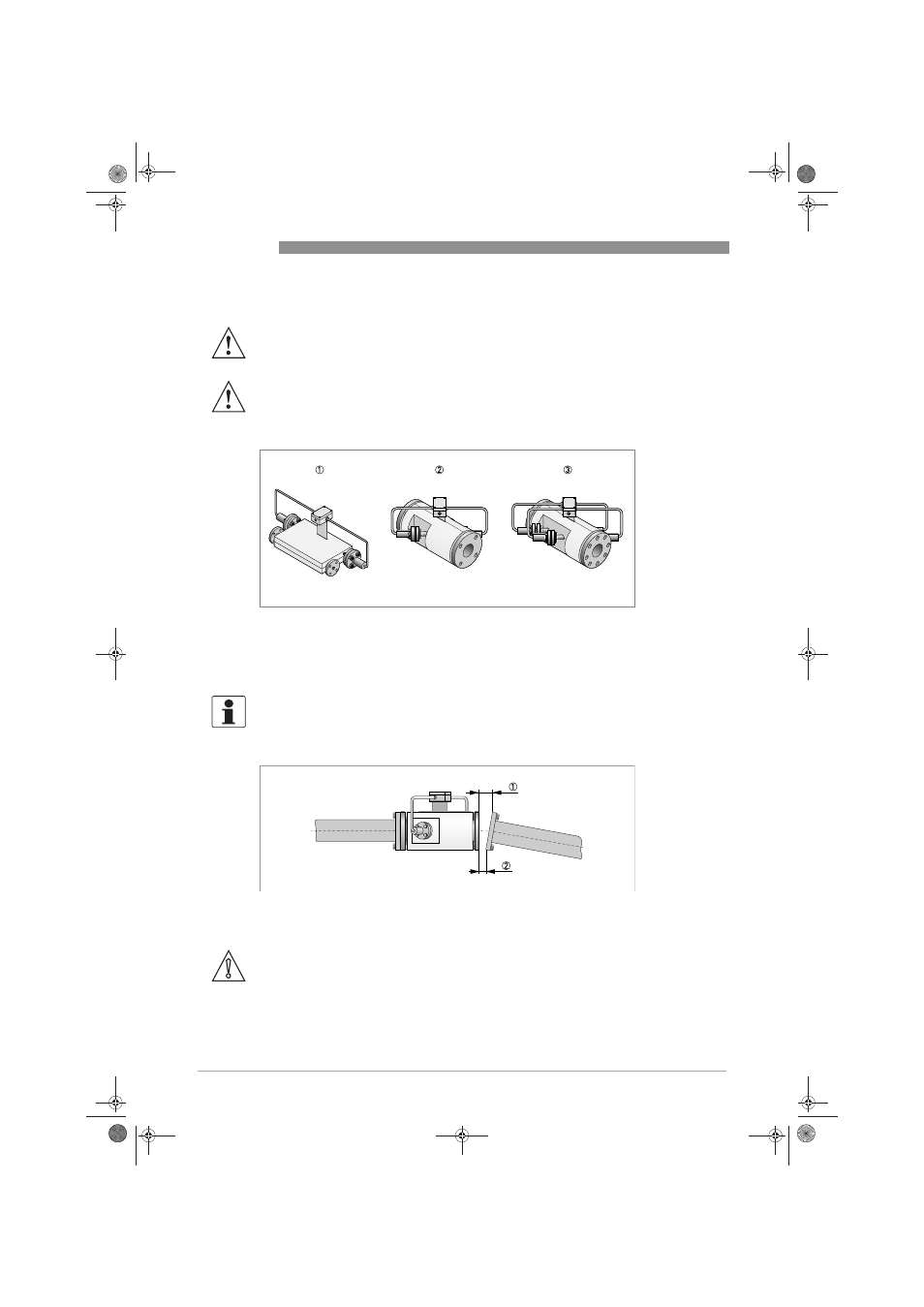

P иcyнoк 3-11: Правильно выполненная теплоизоляция.
1 Однолучевая конструкция для типоразмеров DN25...40
2 Однолучевая конструкция для типоразмеров DN50...80
3 Двухлучевая конструкция для типоразмеров ≥ DN100
Информация!
Определяйте присоединительные размеры между фланцами по чертежам с учетом толщины
прокладок.
P иcyнoк 3-12: Максимальное отклонение параллельности фланцев
1 L макс.
2 L мин.
Осторожно!
Максимально допустимые отклонения уплотнительной поверхности фланцев:
L
макс - L мин
≤ 0,5 мм / 0,02"
