Электрический монтаж
26
UFM 530 HT
www.krohne.com
11/2013 - 4003266501- HB UFM 530 HT R02 ru
4.4.2
Взрывозащищенные Ех версии исполнения
Внимание!
Электрические входные и выходные сигналы должны быть подключены в пассивном режиме.
Напряжение питания должно быть предусмотрено от внешнего источника.
EX c
тандартная версия
P

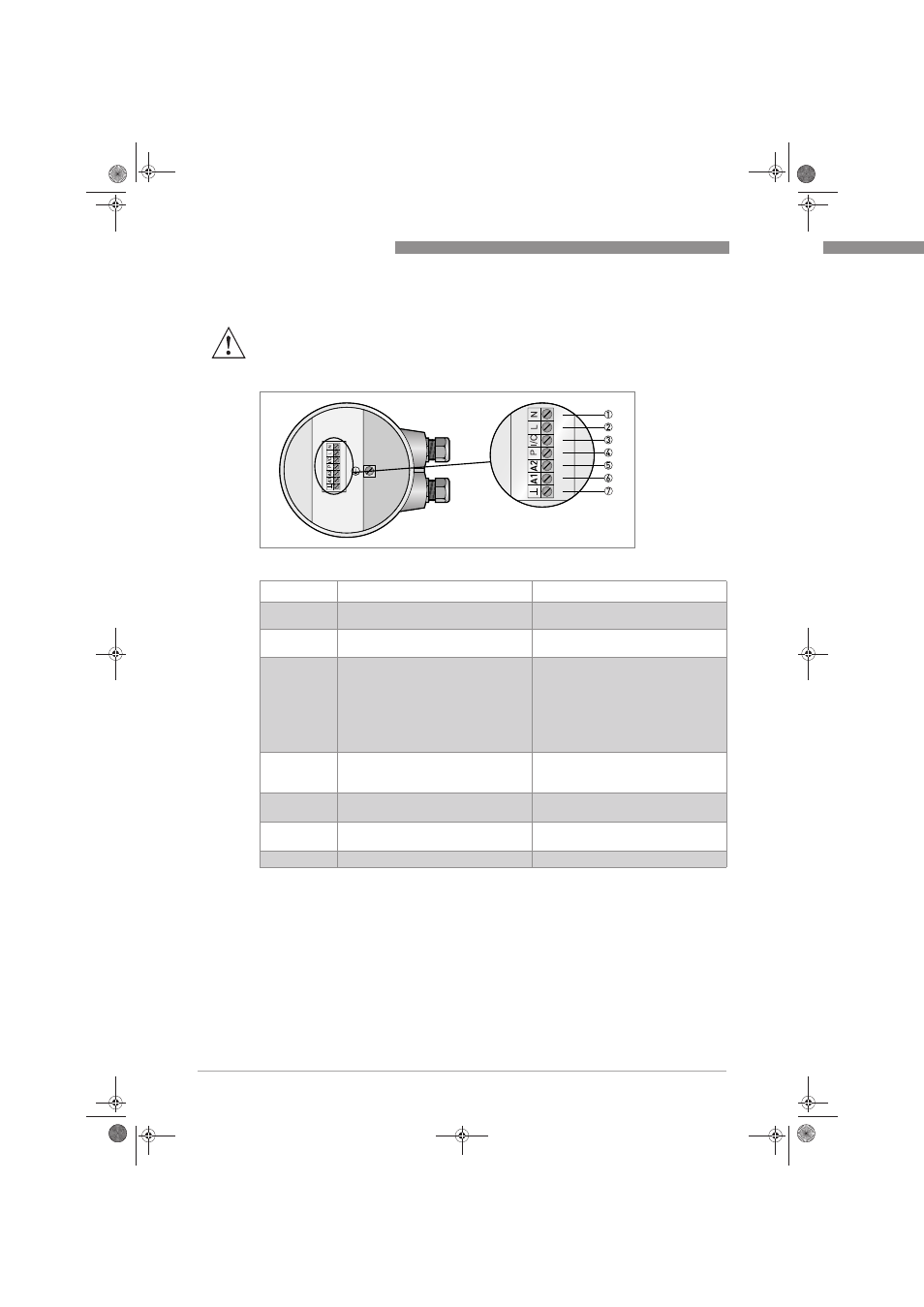

иcyнoк 4-7: Клеммы подключения стандартного взрывозащищенного Ех прибора.
Клемма
Функция
Технические требования
1
Нейтраль источника питания.
100...240
В переменного тока, 24 В
переменного или 24 В постоянного тока
2
Фаза источника питания.
100...240
В переменного тока, 24 В
переменного или 24 В постоянного тока
3
Комбинированный токовый выход (I) и
дискретный вход (С). Токовый выход (I)
включает HART
®
-
протокол.
Токовый выход (I): I
≤22 мА,
R
нагрузки
≤680 Ω, U
макс
= 15
В
постоянного тока при полной нагрузке.
Дискретный вход (C): низкий уровень =
0...5
В постоянного тока, высокий
уровень = 15...32 В постоянного тока
(
отключается при активации токового
выхода).
4
Импульсный / частотный выход
I
макс
= 150
мА, U
макс
= 32
В пост.
тока/24 В перем. тока, макс.
частота = 2 кГц.
5
Аналоговый вход 2, для сигнала от
датчика температуры или давления.
0(4)...20
мA, R
i
= 58,2
Ом,
предохранитель = 50 мA.
6
Аналоговый вход 1, для сигнала от
датчика температуры.
0(4)...20
мA, R
i
= 58,2
Ом,
предохранитель = 50 мA.
7
Общее заземление
