Монтаж
3
19
UFM 530 HT
www.krohne.com
11/2013 - 4003266501- HB UFM 530 HT R02 ru
3.5.5
Трубопроводы с катодной защитой от коррозии
Трубопроводы с электрической защитой от коррозии обычно электрически изолированы изнутри и
снаружи, поэтому жидкость не имеет контакта с землей. Расходомер должен быть электрически
изолирован от трубопровода. При монтаже расходомера соблюдайте следующие указания.
• Фланцы трубопровода должны быть электрически соединены между собой с помощью медного
кабеля (L), но не должны быть соединены с расходомером.
• Болты для фланцевых соединений и уплотнительные прокладки должны быть электрически
изолированы. Для этого используйте изолирующие втулки и шайбы (предоставляются самим
заказчиком).

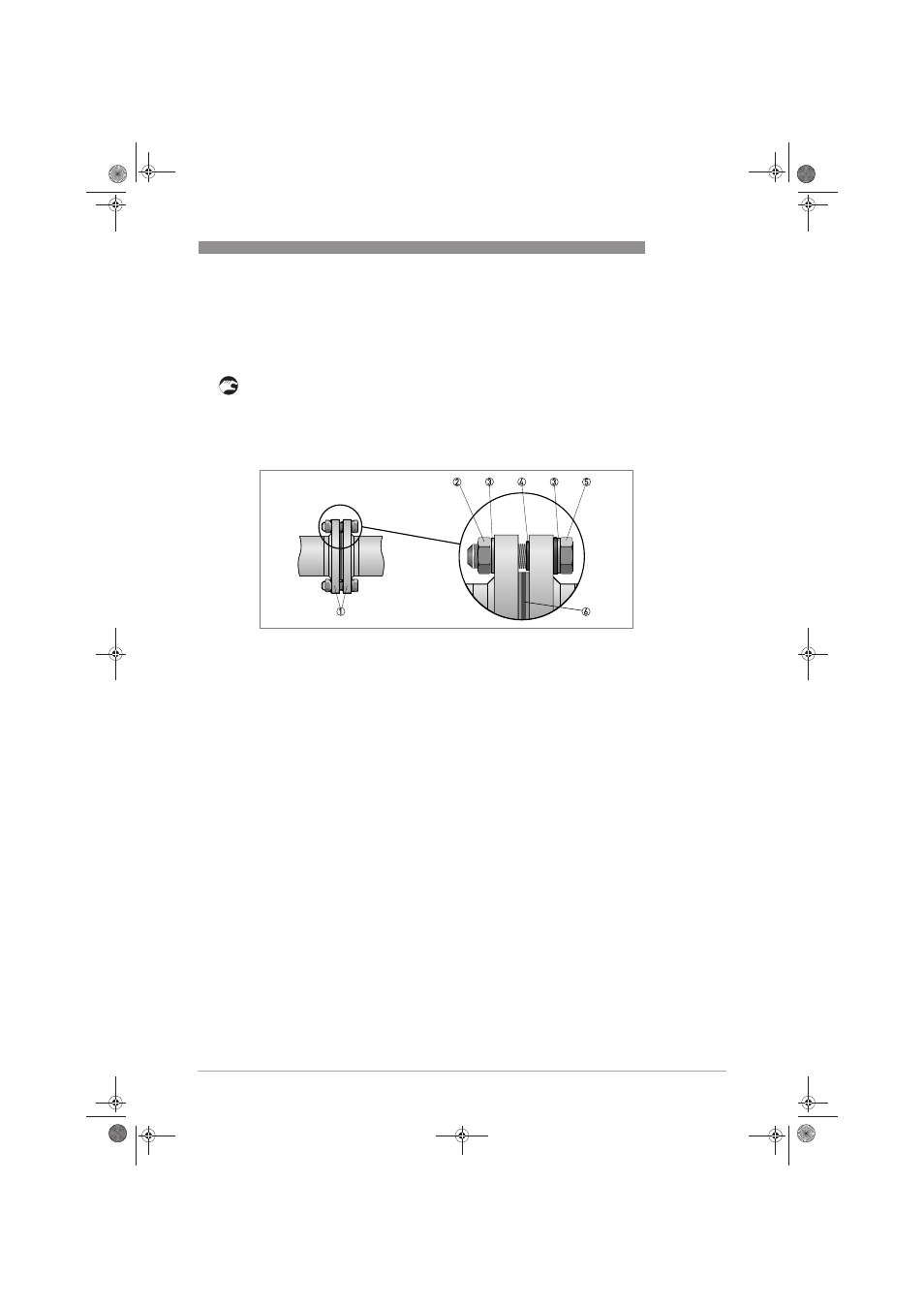

P
иcyнoк 3-13: Катодная защита от коррозии
1 Фланцы: слева — фланец первичного преобразователя, справа — фланец трубопровода)
2 Гайка
3 Шайба
4 Изолирующая втулка
5 Болт
6 Уплотняющие прокладки
