Электрический монтаж
4
25
UFM 530 HT
www.krohne.com
11/2013 - 4003266501- HB UFM 530 HT R02 ru
Общепромышленная HiPower версия исполнения
P

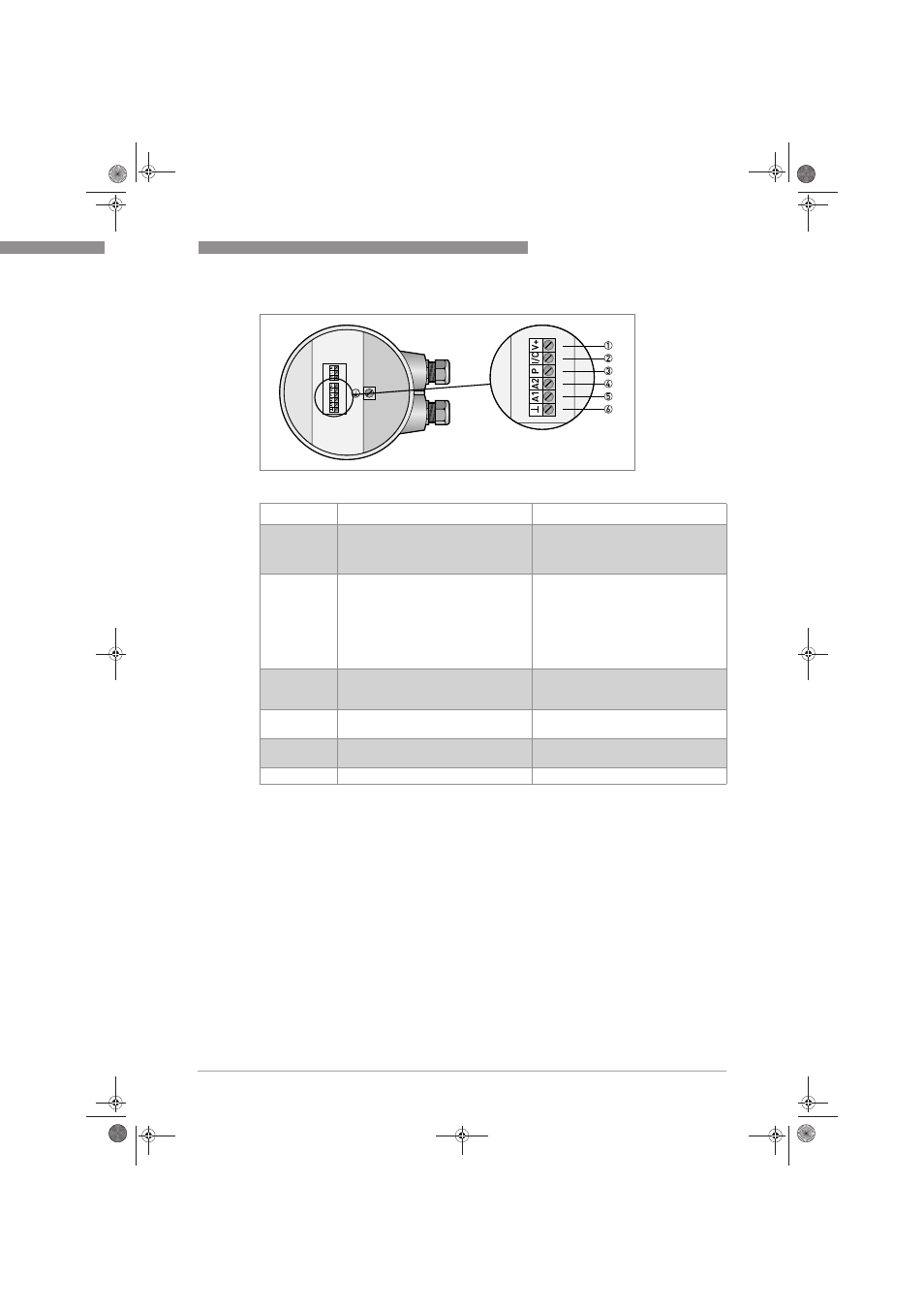

иcyнoк 4-6: Клеммы подключения HiPower версии приборов (не-Ех).
Клемма
Функция
Технические требования
1
Источник питания постоянного тока,
встроенный в конвертор, для
подключения входов и выходов в
активном режиме.
22
В постоянного тока при полной
нагрузке, 24 В максимум, I
≤ 100 мA.
2
Комбинированный токовый выход (I) и
дискретный вход (С). Токовый выход (I)
включает HART
®
-
протокол.
Токовый выход (I): I
≤22 мА,
R
нагрузка
≤680 Ω, U
макс
= 15
В
постоянного тока при полной нагрузке.
Дискретный вход (C): низкий уровень =
0...5
В постоянного тока, высокий
уровень = 15...32 В постоянного тока
(
отключается при активации токового
выхода).
3
Импульсный / частотный выход
I
макс
= 150
мА, U
макс
= 32
В пост.
тока/24 В перем. тока, макс.
частота = 2 кГц.
4
Аналоговый вход 2, для сигнала от
датчика температуры или давления.
0(4)...20
мA, R
i
= 58,2
Ом,
предохранитель = 50 мA.
5
Аналоговый вход 1, для сигнала от
датчика температуры.
0(4)...20
мA, R
i
= 58,2
Ом,
предохранитель = 50 мA.
6
Общее заземление
-
