Электрический монтаж
4
27
UFM 530 HT
www.krohne.com
11/2013 - 4003266501- HB UFM 530 HT R02 ru
Взрывозащищенная Ех NAMUR версия исполнения
P

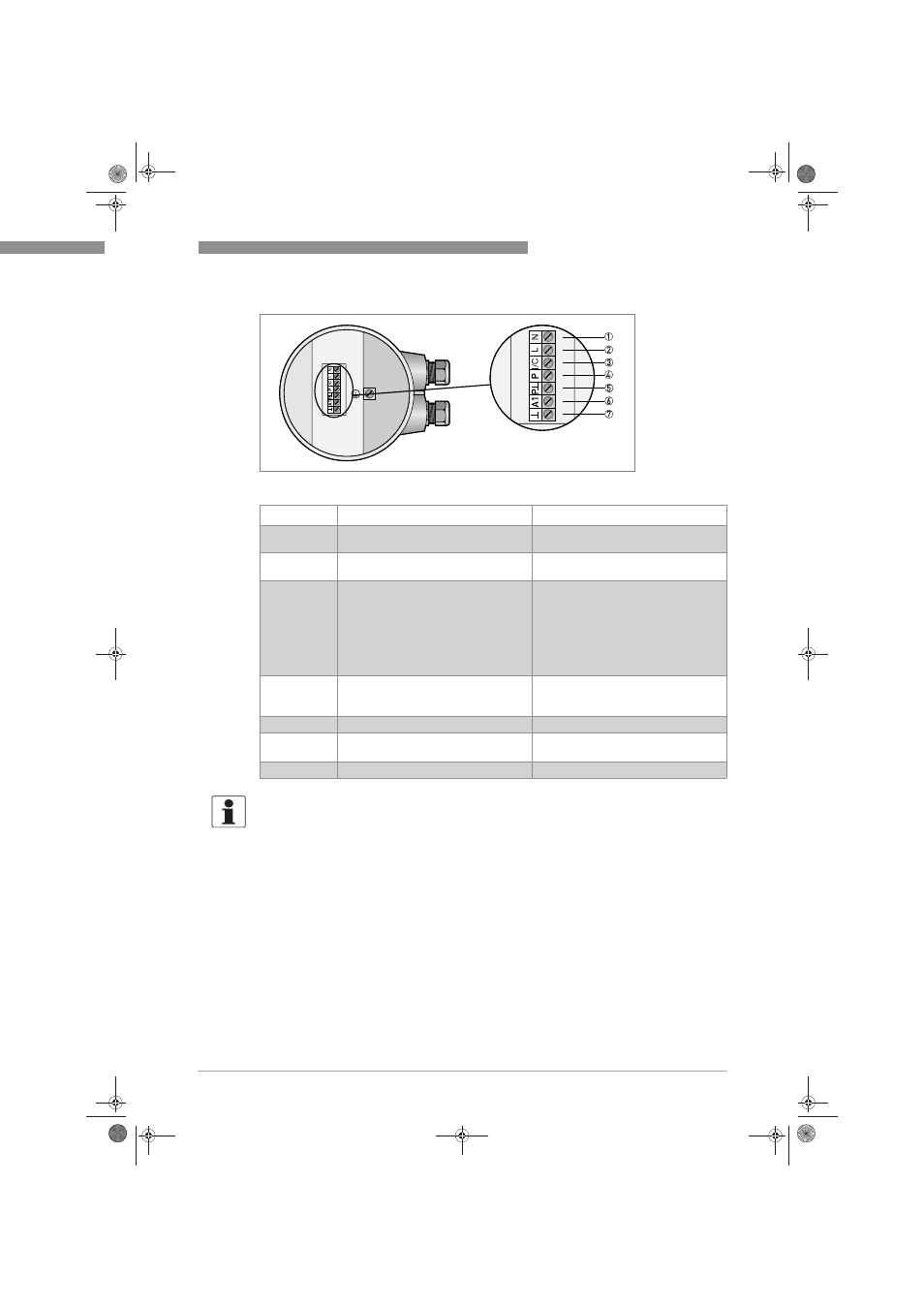

иcyнoк 4-8: Клеммы подключения взрывозащищенного Ех NAMUR прибора.
Клемма
Функция
Технические требования
1
Нейтраль источника питания.
100...240
В переменного тока, 24 В
переменного или 24 В постоянного тока
2
Фаза источника питания.
100...240
В переменного тока, 24 В
переменного или 24 В постоянного тока
3
Комбинированный токовый выход (I) и
дискретный вход (С). Токовый выход (I)
включает HART
®
-
протокол.
Токовый выход (I): I
≤22 мА,
R
нагрузка
≤
680
Ω, U
макс
= 15
В
постоянного тока при полной нагрузке.
Дискретный вход (C): низкий уровень =
0...5
В постоянного тока, высокий
уровень = 15...32 В постоянного тока
(
отключается при активации токового
выхода).
4
Импульсный / частотный выход
I
макс
= 150
мА, U
макс
= 32
В пост.
тока/24 В перем. тока, макс.
частота = 2 кГц.
5
Земля для импульсного выхода
6
Аналоговый вход 1, для сигнала от
датчика температуры.
0(4)...20
мA, R
i
= 58,2
Ом,
предохранитель = 50 мA.
7
Общее заземление
Информация!
Выходной токовый сигнал UFC 030 F-EEx может быть настроен в соответствии с NAMUR NE43.
Выходной ток принимает значение либо 3,6, либо 21,5 мА в случае появления неисправности.
