4
Электрический монтаж
30
UFM 530 HT
www.krohne.com
11/2013 - 4003266501- HB UFM 530 HT R02 ru
4.5
Примеры схем соединений
4.5.1
Токовый выход
Активный токовый вход
• V+: 22 В постоянного тока при полной нагрузке, 24 В максимум, I ≤ 100 мA.
• R
L
≤ 680 Ω
• I < 22 мA
• U
макс.
= 15
В постоянного тока
Пассивный токовый выход
• U
ext
= 15...24
В постоянного тока
(
для искробезопасных Ex-i Modis: U
ext
= 8,1...30
В постоянного тока)
• I ≥ 22 мА (для питания)
• Для искробезопасных версий Ex-i modis: I = 4..20 мА
• Для искробезопасных версий Ex-i modis: R
L
≤ (U
ext
- 8) / 0,022
Информация!
Схемы соединений, показанные на последующих страницах, действительны почти для всех
версий. Однако следует помнить, что не все версии имеют одинаковые возможности соединения.
Версии без клеммы V+ (например, версии Ex) могут быть подсоединены только пассивным
способом, т. е. с помощью внешнего источника питания.
P

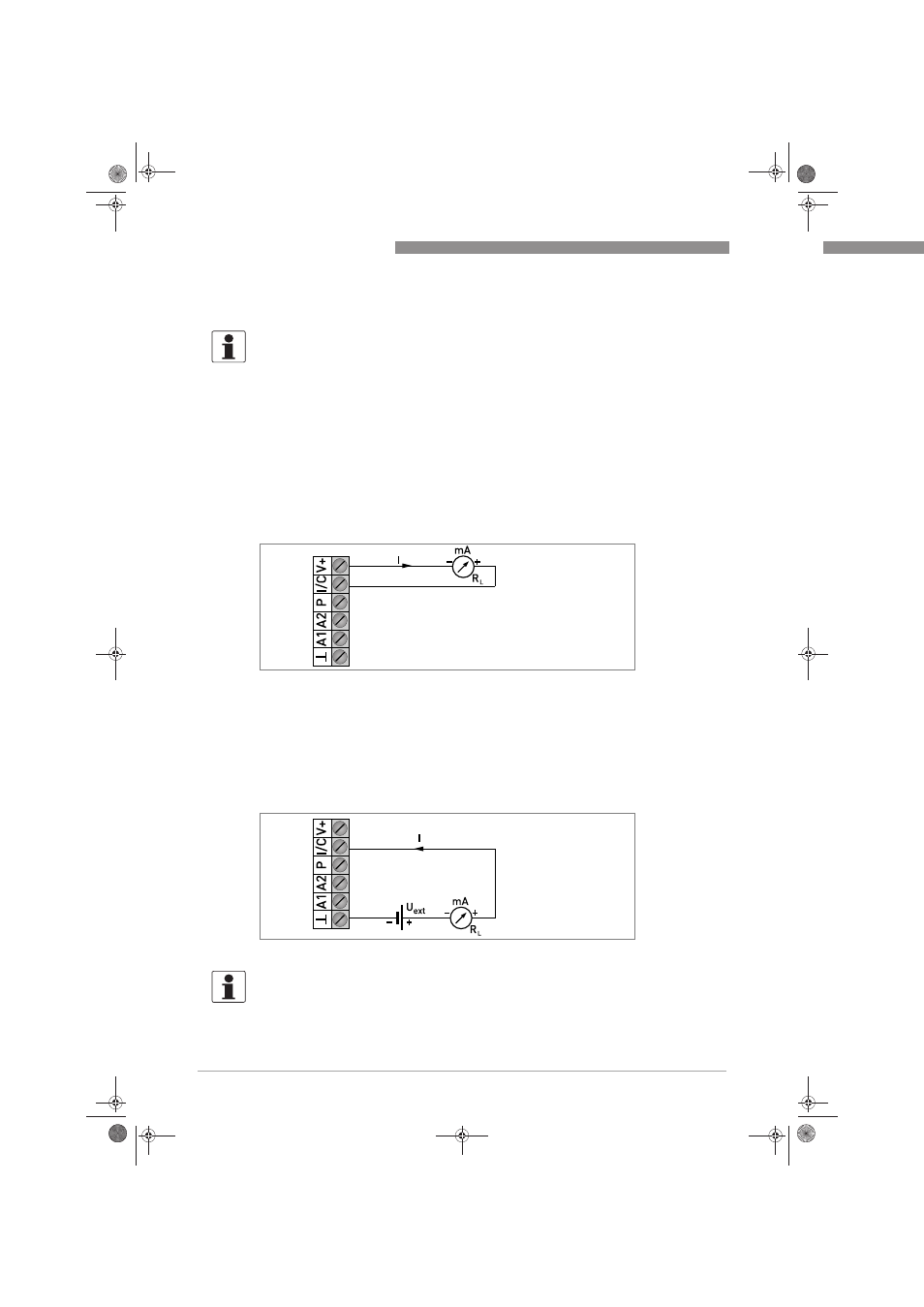

иcyнoк 4-11: Токовый вход (активный)
P
иcyнoк 4-12: Токовый выход (пассивный)
Информация!
Версии Ex-i Modis не имеют клеммы «I/C». Вместо него используйте клемму «I».
