Электрический монтаж
5
47
OPTISONIC 6300 P
www.krohne.com
08/2013 - 4001690702 - MA OPTISONIC 6300 P R03 en
5.6
Кабель входа/выхода
Для того чтобы использовать имеющиеся входы и выходы конвертера, необходимо иметь
дополнительный модуль входов/выходов. Модуль входов/выходов выпускается в двух версиях
(
стандартные функции ввода-вывода и измерение тепловой энергии).
• Вставьте разъем 2 модуля входов/выходов 3 в разъем 1 конвертера. Затем с помощью
разъемов 4 выполните настройку необходимых входов/выходов так, как показано на схемах
подключений, приведенных на следующих страницах.
Варианты модуля входов/выходов
P

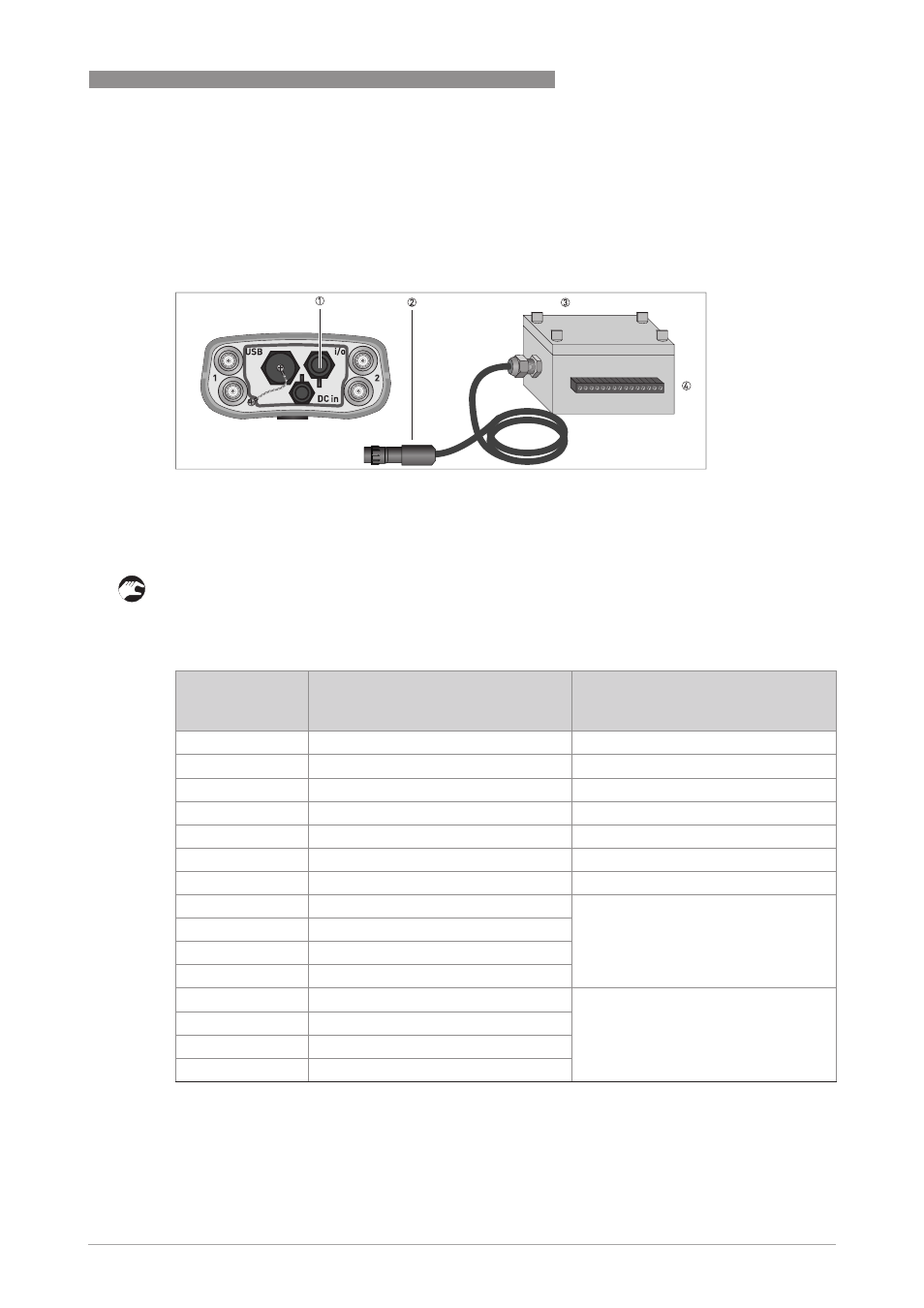

иcyнoк 5-5: Модуль входов/выходов
1 Разъём входов/выходов на конвертере сигналов
2 Разъем модуля входов/ выходов
3 Модуль входов/ выходов с винтовыми зажимами для проводов сечением 1 мм
2
4 Клемма 1...15 с винтовыми зажимами
Клемма с
винтовыми
зажимами
Модуль входов/выходов, стандартная
версия
Модуль входов/выходов с опцией
измерения тепловой энергии
1
Частотный / импульсный выход D
Частотный / импульсный выход D
2
Частотный / импульсный выход D-
Частотный / импульсный выход D-
3
Выход состояния X
Выход состояния X
4
Выход состояния X-
Выход состояния X-
5
Токовый выход C+
Токовый выход C+
6
Токовый выход C
Токовый выход C
7
Токовый выход C-
Токовый выход C-
8
Токовый вход A+
Температурный датчик 1
(PT 100, 4-
проводное соединение)
9
Токовый вход A-
10
Токовый вход B+
11
Токовый вход B-
12
Не подключено
Температурный датчик 2
(PT 100, 4-
проводное соединение)
13
Не подключено
14
Не подключено
15
Не подключено
Ta
блицa 5-1: Клеммы модуля входов/выходов
