Установка для измерения расхода
3
27
OPTISONIC 6300 P
www.krohne.com
08/2013 - 4001690702 - MA OPTISONIC 6300 P R03 en
3.4.2 2
отрезка с 2 рейками
Применимые диаметры с двумя рейками:
• Установите первую рейку на трубе. Убедитесь, что рейка установлена вдоль трубы!
• Поместите левый сенсор в любое положение X (см. следующую раздел).
• Установите вторую рейку (выровняйте ее с первой рейкой) на расстоянии 2 так, чтобы сенсор на
второй рейке находился в пределах диапазона его перемещения.
• Рекомендуемое расстояние 1 определяется от центра левого сенсора до левой стороны правого
сенсора. Установите второй сенсор в положение Z = рекомендуемое расстояние 1 + X -
расстояние 2 - 415 мм / 16,3".
Количество
отрезков пути
сигнала
Диапазон
диаметров
2
DN200...750
Информация!
Две рейки необходимо установить по прямой линии.
P

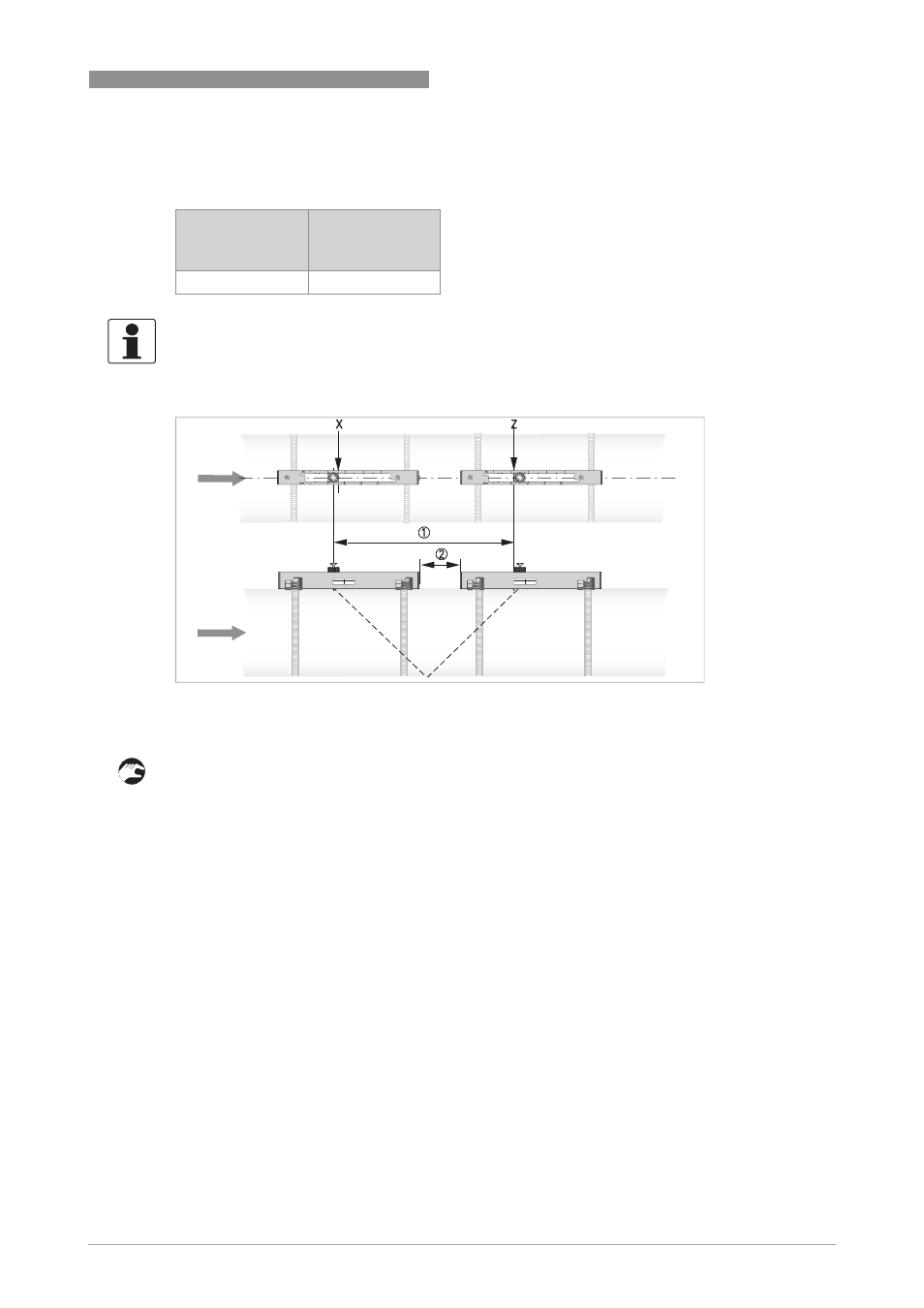

иcyнoк 3-12: Установка 2 реек в V-режиме (2 отрезка)
1 Рекомендуемое расстояние
2 Расстояние между двумя рейками
