Установка для измерения расхода
3
13
OPTISONIC 6300 P
www.krohne.com
08/2013 - 4001690702 - MA OPTISONIC 6300 P R03 en
3.2
Шаг 1: Найдите подходящее место и определите данные.
Вход, выход и рекомендуемая площадка для установки
Для обеспечения точности измерения расхода направляющую рейку желательно располагать на
расстоянии не менее 10 DN после таких источников возмущений потока, как изгиб трубопровода,
клапан, коллектор или насос. Следуйте рекомендациям по установке.
Осторожно!
• Для обеспечения соответствия требованиям директивы по ЭMC 2004/108/EC, общая длина
кабелей ввода/вывода с гальванической изоляцией для подключения UFC 300 P не должна
превышать 3 метра.
• Подложите неиспользуемые крышки соединителей под нижнюю часть установленного
конвертера. Это позволит предотвратить его неправильную работу в результате
попадания пыли/загрязнений.
• При подключении кабелей датчиков, когда конвертер располагается на плоской поверхности,
переверните ручку для переноски полностью назад (к корпусу), чтобы предотвратить
избыточное внешнее воздействие на кабели датчиков.
• Аккумулятор следует заряжать не реже одного раза в 6 месяцев.
• Если основной аккумулятор будет находиться в незаряженном состоянии дольше одного года,
резервная батарея часов реального времени может разрядиться.
• Степень защиты зарядного устройства / сетевого блока питания соответствует IP 40/
NEMA 1,
поэтому его следует защищать от попадания влаги.
• Для предотвращения повреждения конвертера от вибрации не крепите его жестко к
вибрирующему оборудованию и не помещайте его на поверхность вибрирующих объектов.
Осторожно!
Не приступайте к установке направляющих! Шаг 1 предназначен только для того, чтобы найти
подходящее место для выполнения измерений. Собственно установка будет выполняться на
Шаге 3.
P

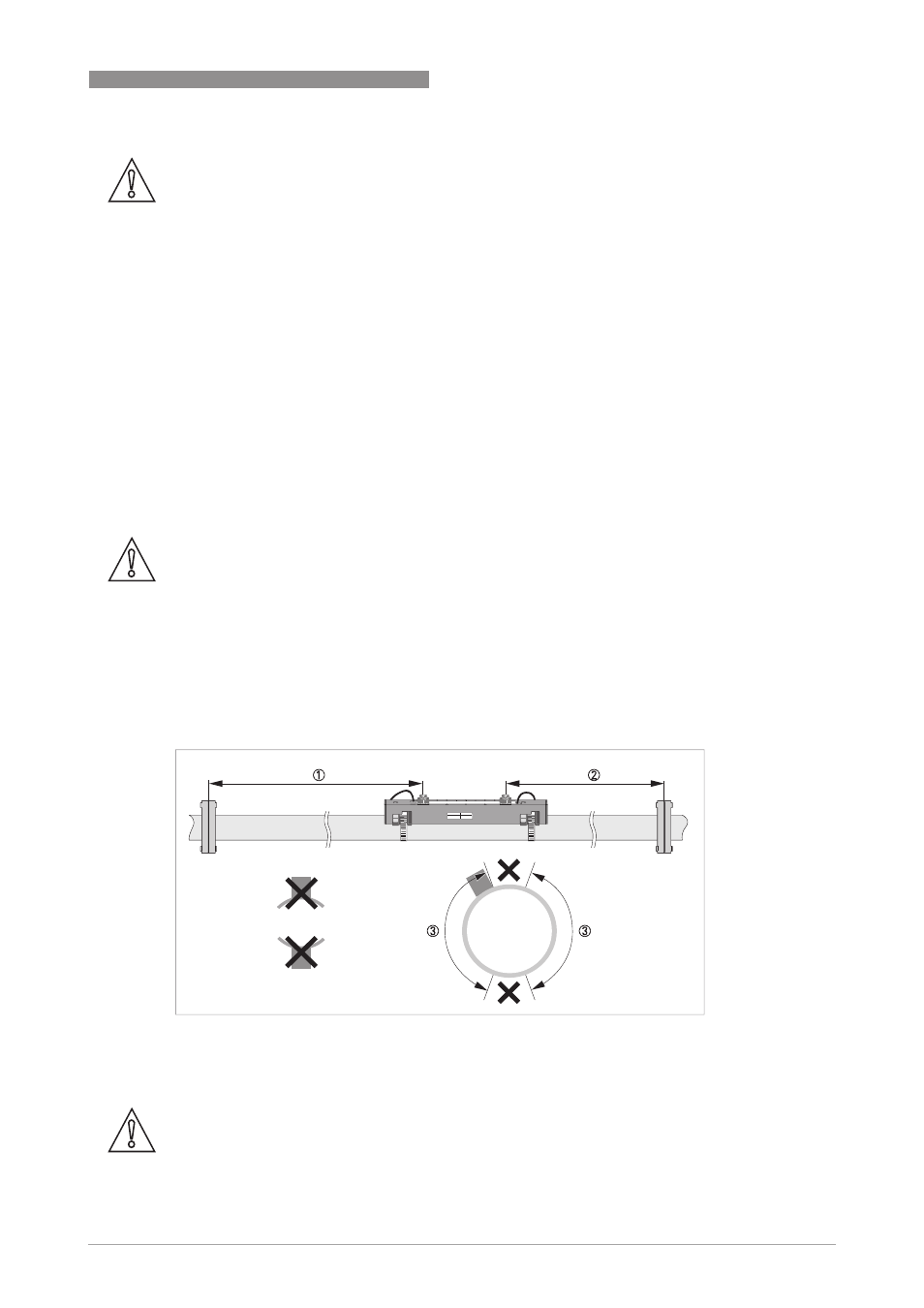

иcyнoк 3-1: Вход, выход и рекомендуемая площадка для установки
1 Мин. 10 DN
2 Мин. 5 DN
3 OK, 120°
Осторожно!
Не устанавливайте направляющую в самом высоком месте трубы (риск образования воздушных
пузырей) или в самом низком месте трубы (риск наличия твердых частиц).
