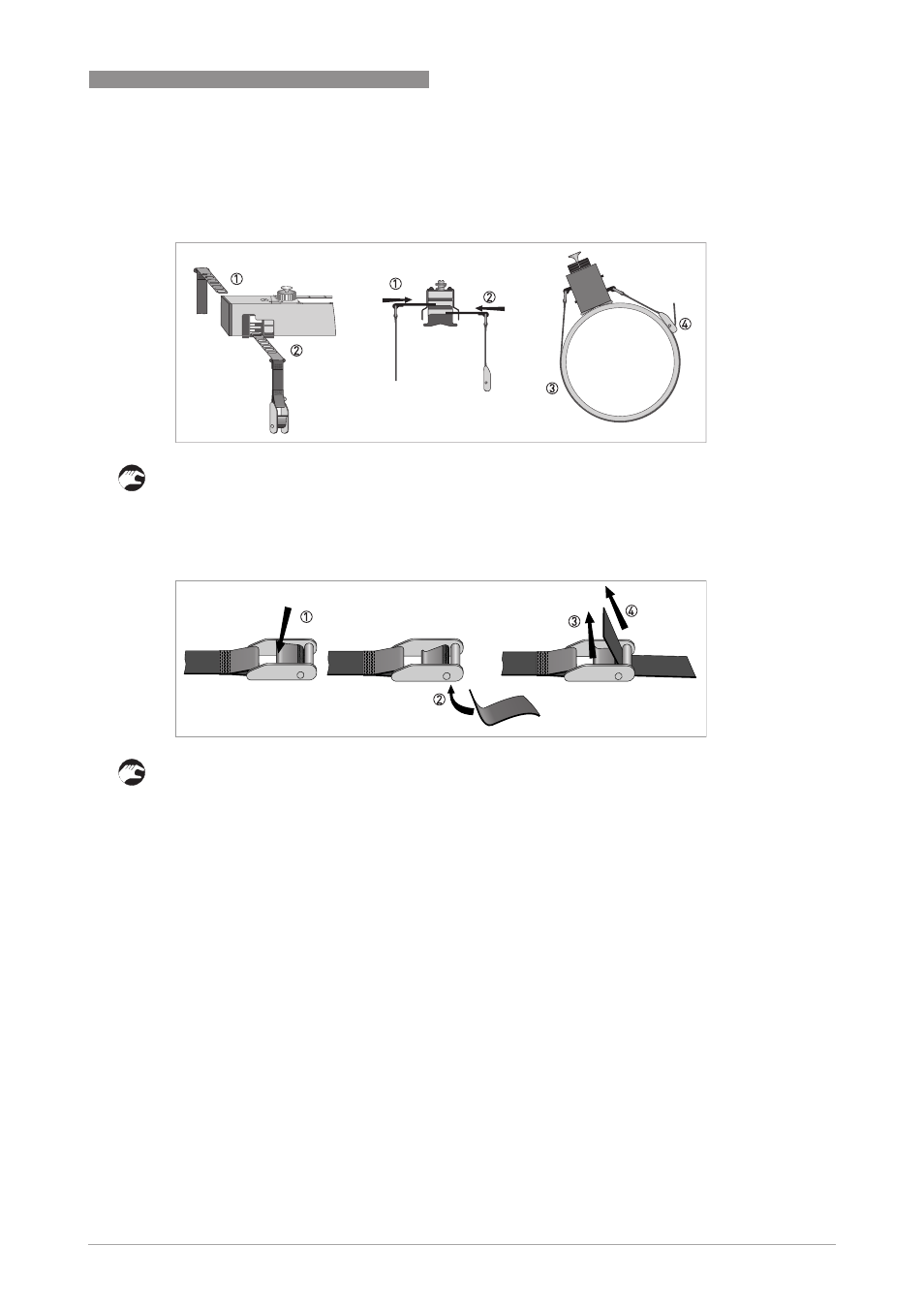

Установка рейки с помощью матерчатых лент (> DN250)
Для труб с диаметром больше DN250 следует использовать матерчатые ленты.
1 Вставьте длинную ленту в верхнее отверстие.
2 Вставьте короткую ленту в нижнее отверстие на другой стороне рейки.
3 Оберните ленту вокруг трубы.
4 Закрепите ленту, как показано ниже.
1 Вставьте рычаг, чтобы образовалось отверстие.
2 Вставьте матерчатую ленту, как указано.
3 Отпустите рычаг.
4 Туго натяните ленту.
5 Зафиксируйте рейку с помощью шестигранного ключа номер 5 (или большой отвертки).
