Установка для измерения энергии
38
OPTISONIC 6300 P
www.krohne.com
08/2013 - 4001690702 - MA OPTISONIC 6300 P R03 en
• Вставьте разъем 2 модуля входов/выходов 3 в разъем 1 конвертера, как показано на рисунке
ниже.
4.3
Программирование конвертера
Для измерения количества энергии необходимо запрограммировать три настройки.
4.3.1
Программирование входа модуля входов/выходов
• Перейдите в пункт меню 2.4.5 через "Измерение Настройка Вход/выход"
P

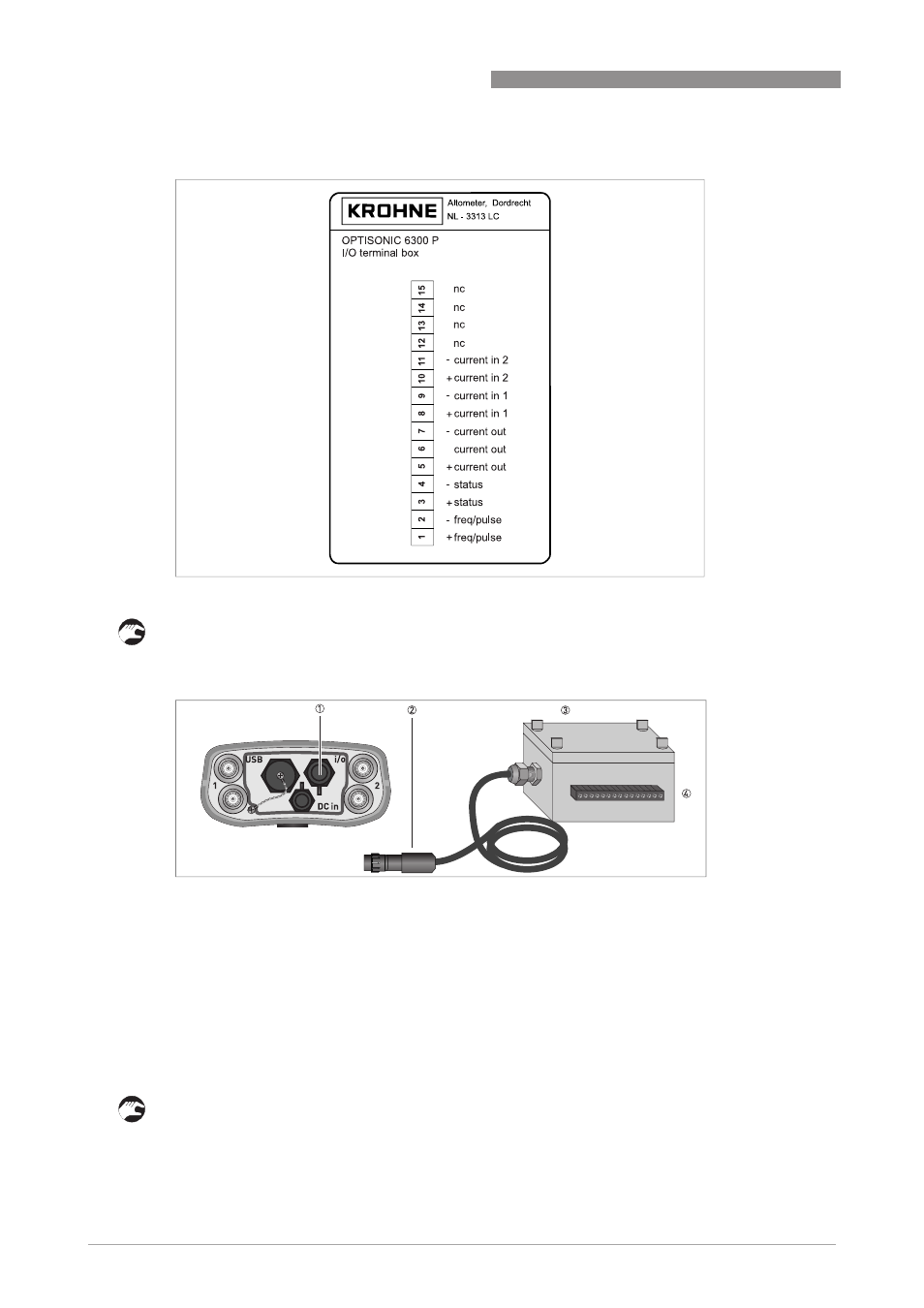

иcyнoк 4-4: Основной модуль входов/выходов для преобразователей температуры на 4...20 мA
P
иcyнoк 4-5: Модуль входов/выходов
1 Разъём входов/выходов на конвертере сигналов
2 Разъем модуля входов/ выходов
3 Модуль входов/ выходов с винтовыми зажимами для проводов сечением 1 мм
2
4 Клемма 1...15 с винтовыми зажимами
