3
Установка для измерения расхода
28
OPTISONIC 6300 P
www.krohne.com
08/2013 - 4001690702 - MA OPTISONIC 6300 P R03 en

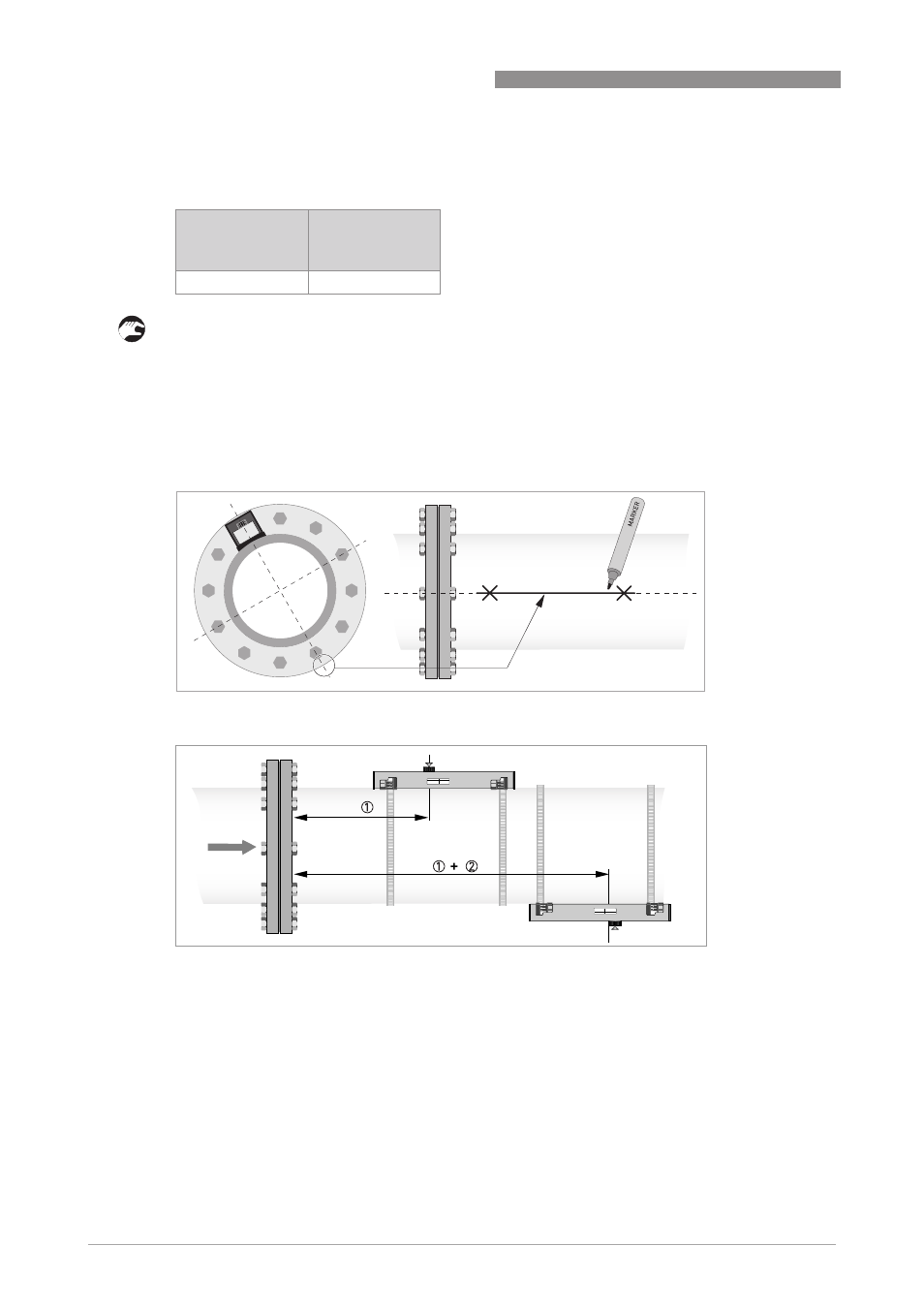

3.4.3 1
отрезок с 2 рейками (DN400...1500)
Применимые диаметры с двумя рейками:
• Измерьте наружный диаметр трубы с помощью рулетки.
• Рассчитайте величину половины внешнего диаметра.
• Начните с левой стороны рейки и определите местоположение противоположной стороны,
используя расчетную половину наружного диаметра.
• Отметьте это положение.
• Повторите действия на другой стороне рейки.
• Начертите линию между этими двумя метками.
• Установите НИЖНЮЮ рейку таким образом, чтобы сенсор располагался в отмеченном
положении.
Количество
отрезков пути
сигнала
Диапазон
диаметров
1
DN400...1500
P
иcyнoк 3-13: Установка второй рейки в режиме Z (1 отрезок сигнала) с использованием исходной точки
1 Измерьте расстояние между сенсором верхней направляющей и исходной точкой.
2 Добавьте рекомендованное расстояние для определения положения второго сенсора.
