3
Установка для измерения расхода
26
OPTISONIC 6300 P
www.krohne.com
08/2013 - 4001690702 - MA OPTISONIC 6300 P R03 en
3.4.1 2
или 4 отрезка с 1 рейкой
Применимые диаметры с одной рейкой:
Поместите первый сенсор в позицию "0". Поместите другой сенсор на рекомендуемом расстоянии,
показанном на экране на шаге 2. См. приведенные ниже рисунки.
• Освободите сенсор, для чего вращайте стопорную ручку 2 против часовой стрелки.
• Плавно переместите сенсор 1 в новую позицию 3.
• Зафиксируйте сенсор, для чего вращайте стопорную ручку 2 по часовой стрелке.
Отрезки сигнала
Диапазон
диаметров
2
DN15...250
4
DN15...150
P

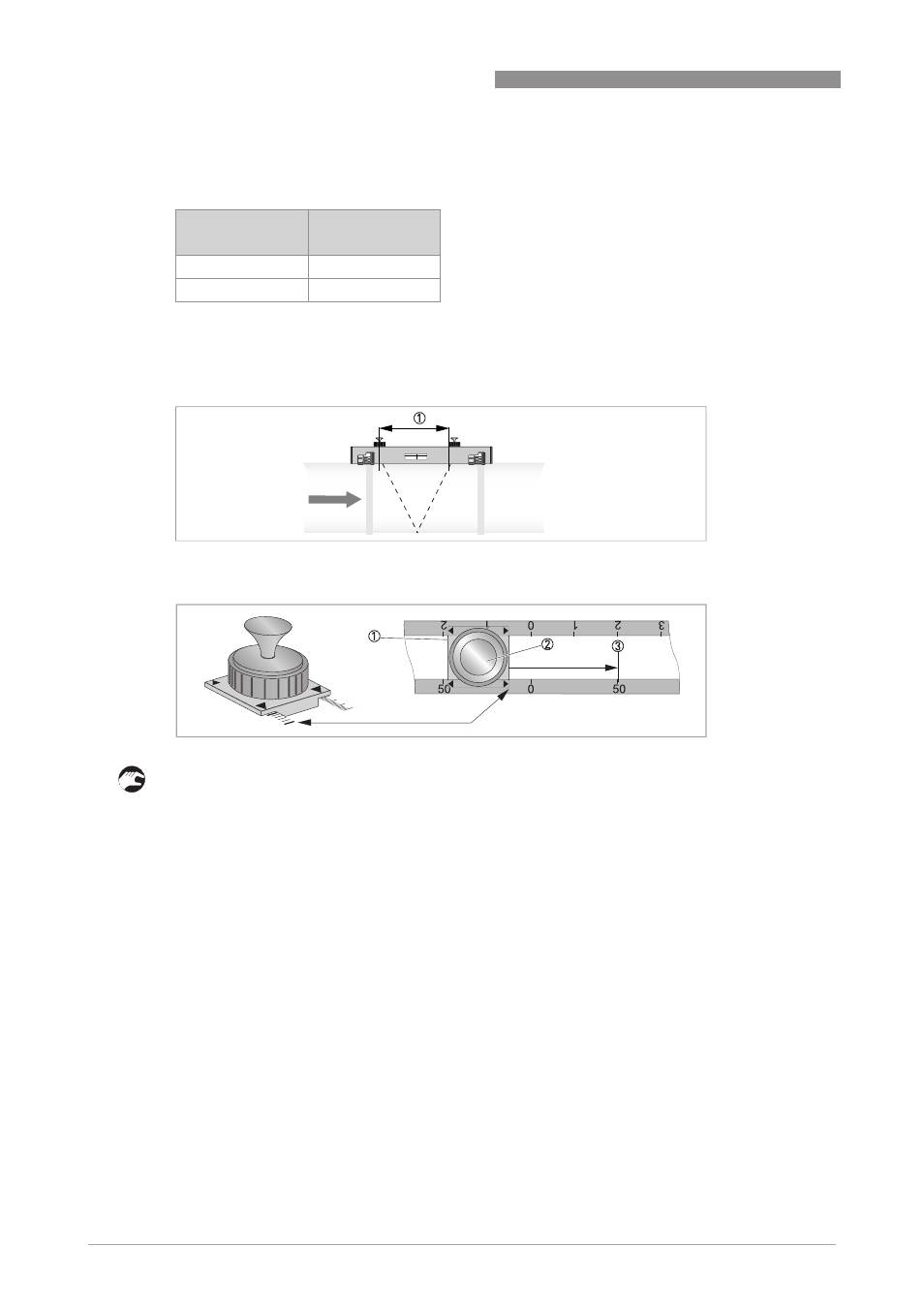

иcyнoк 3-11: Рекомендуемое расстояние с одной рейкой
1 Рекомендуемое расстояние измеряется от центра первого сенсора до индикатора на втором сенсоре.
