Электрический монтаж
5
45
OPTISONIC 6300 P
www.krohne.com
08/2013 - 4001690702 - MA OPTISONIC 6300 P R03 en
5.5
Разъем USB
На конвертере имеется 2 разъёма для подключения по USB:
1.
Чтение / запись данных на карту памяти через разъем USB (конвертер действует как главное
устройство) для передачи данных (файлы журналов и файлы замеров).
2.
Управление конвертером с помощью ПК (конвертер действует как ведомое устройство) для работы
с файлами. Содержимое памяти конвертера отображается в окне проводника в виде структурного
меню аналогично карте памяти.
1.
Чтение / запись данных на карту памяти

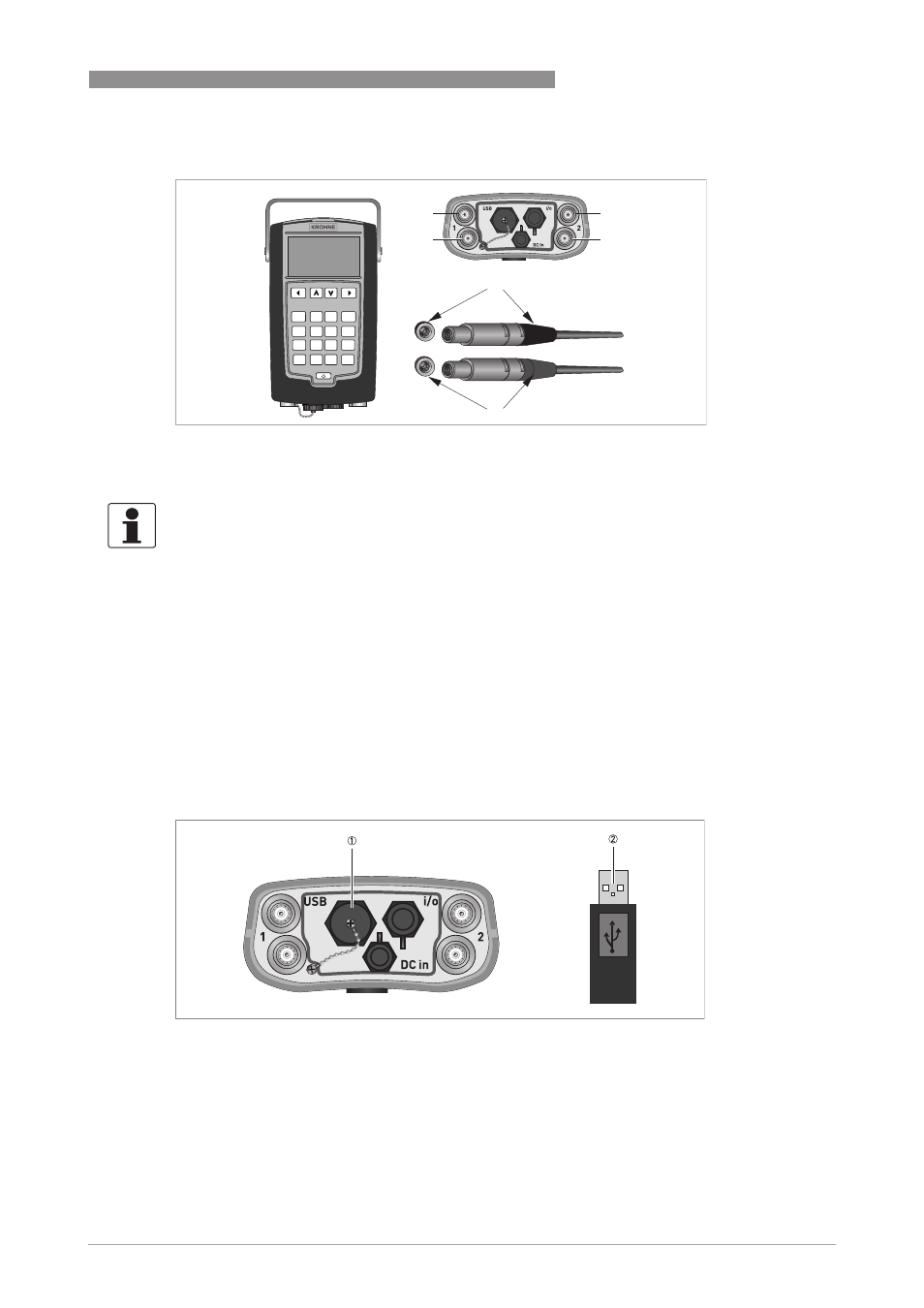

P
иcyнoк 5-1: Подключение сигнальных кабелей
1 Соединительный разъем «ВЕРХНЕГО» сенсора (синий)
2 Соединительный разъем «НИЖНЕГО» сенсора (зеленый)
1
2
3
4
5
6
7
8
9
+/-
0
EXP
ABC
DEF
GHI
JKL
MNO
PQRS
TUV
WXYZ
A/a
-
I/O
DISPLAY
LOGGER
MENU
1
1
2
2
1
2
Информация!
С помощью данного конвертера можно выполнять одновременное измерение двух путей
прохождения сигнала. Для пути 1 используйте левую пару разъемов, а для пути 2 - правую пару.
P
иcyнoк 5-2: Подключение карты памяти к конвертору
1 Снимите защитную крышку, для чего вращайте стопорную ручку против часовой стрелки
2 Вставьте карту памяти
