3
Установка для измерения расхода
30
OPTISONIC 6300 P
www.krohne.com
08/2013 - 4001690702 - MA OPTISONIC 6300 P R03 en
3.4.5
Подключение кабеля датчика
P

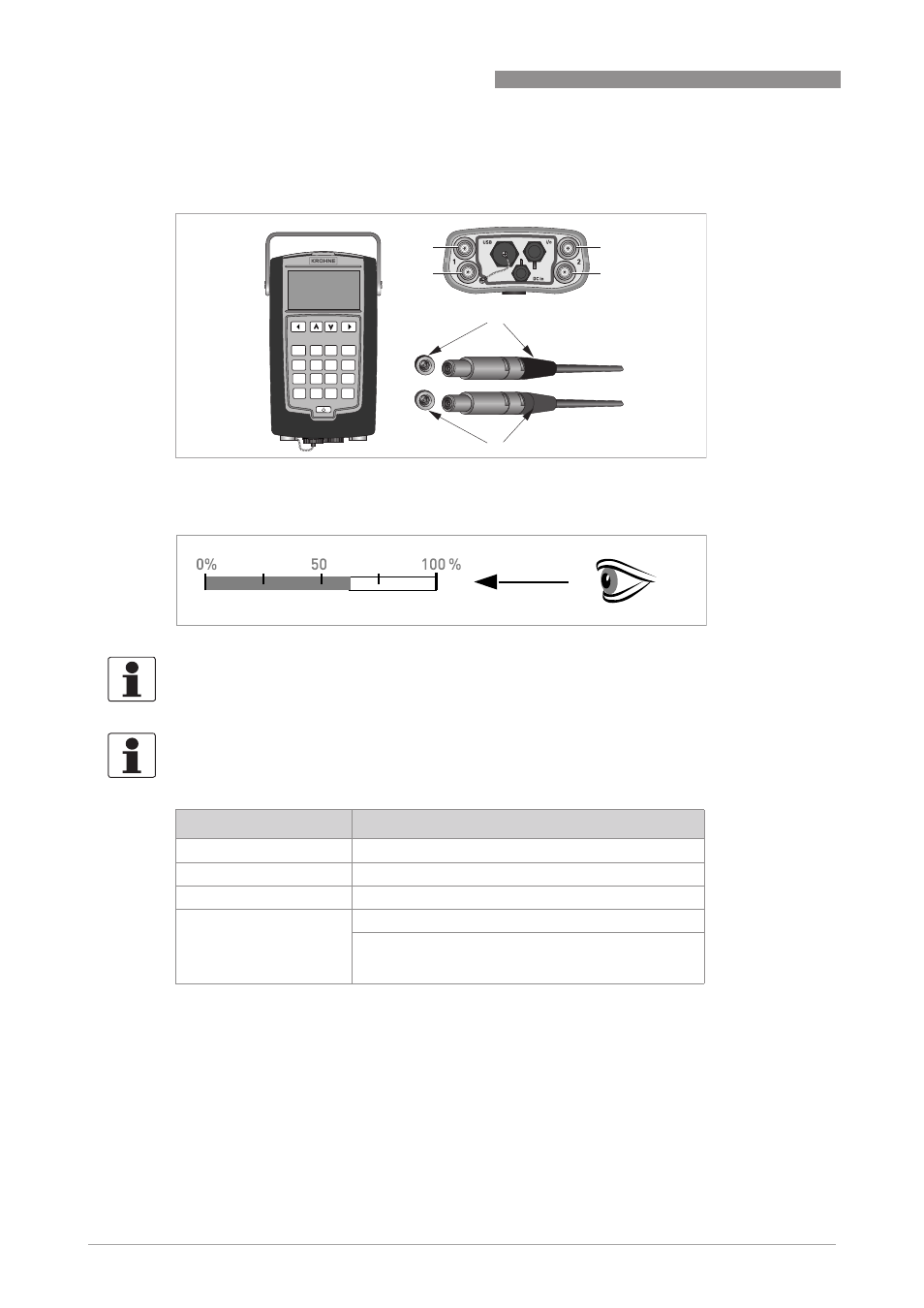

иcyнoк 3-16: Подключение сигнальных кабелей
1 Соединительный разъем «ВЕРХНЕГО» сенсора (синий)
2 Соединительный разъем «НИЖНЕГО» сенсора (зеленый)
1
2
3
4
5
6
7
8
9
+/-
0
EXP
ABC
DEF
GHI
JKL
MNO
PQRS
TUV
WXYZ
A/a
-
I/O
DISPLAY
LOGGER
MENU
1
1
2
2
1
2
Информация!
После установки сенсоров в нужное положение потребуется около 60 секунд для обнаружения
сигнала.
Информация!
Уровень сигнала отображается и может быть оценен следующим образом:
Уровень сигнала
Оценка сигнала
> 75%
Хороший сигнал
50...75%
Достаточно хороший сигнал
10...50%
Слабый сигнал
< 10%
Плохой сигнал или отсутствие сигнала
Проверьте настройки в меню, изменяйте
расстояние между сенсорами, пока не появится
хотя бы слабый сигнал.
