4
Установка для измерения энергии
36
OPTISONIC 6300 P
www.krohne.com
08/2013 - 4001690702 - MA OPTISONIC 6300 P R03 en
Комбинация измеренного расхода и разницы температур в устройстве можно использовать для
определения количества энергии, используемой этим устройством. Разница температур может быть
либо запрограммирована вручную в конвертере, либо измерена преобразователями температуры,
подключенными к дополнительному модулю входов/выходов. В этом случае разница температур
определяется измерением температуры до и после производителя/потребителя тепла/холода.
4.1
Подготовка к измерению энергии
1 Установите измерение расхода как описано в предыдущей главе. Убедитесь, что рейка и
конвертер установлены близко к месту, где должны быть установлены температурные датчики,
так как длины кабелей датчиков ограничены.
2 Проверьте, имеются ли в наличии преобразователи температуры:
При наличии преобразователей температуры:
Убедитесь, что используется основной модуль входов/выходов. Подсоедините преобразователи
температуры к токовому входу 4...20 мА основного модуля входов/выходов, который подключен к
UFC 300 P.
При отсутствии преобразователей температуры:
Убедитесь, что используется расширенный модуль входов/выходов. В этой версии
предусмотрены преобразователи температуры. Дополнительно могут поставляться накладные
температурные датчики PT 100 с температурным диапазоном 0...120°C / 32...248°F, включая
двухметровый кабель, подходящий для труб с диаметром до DN300.
P

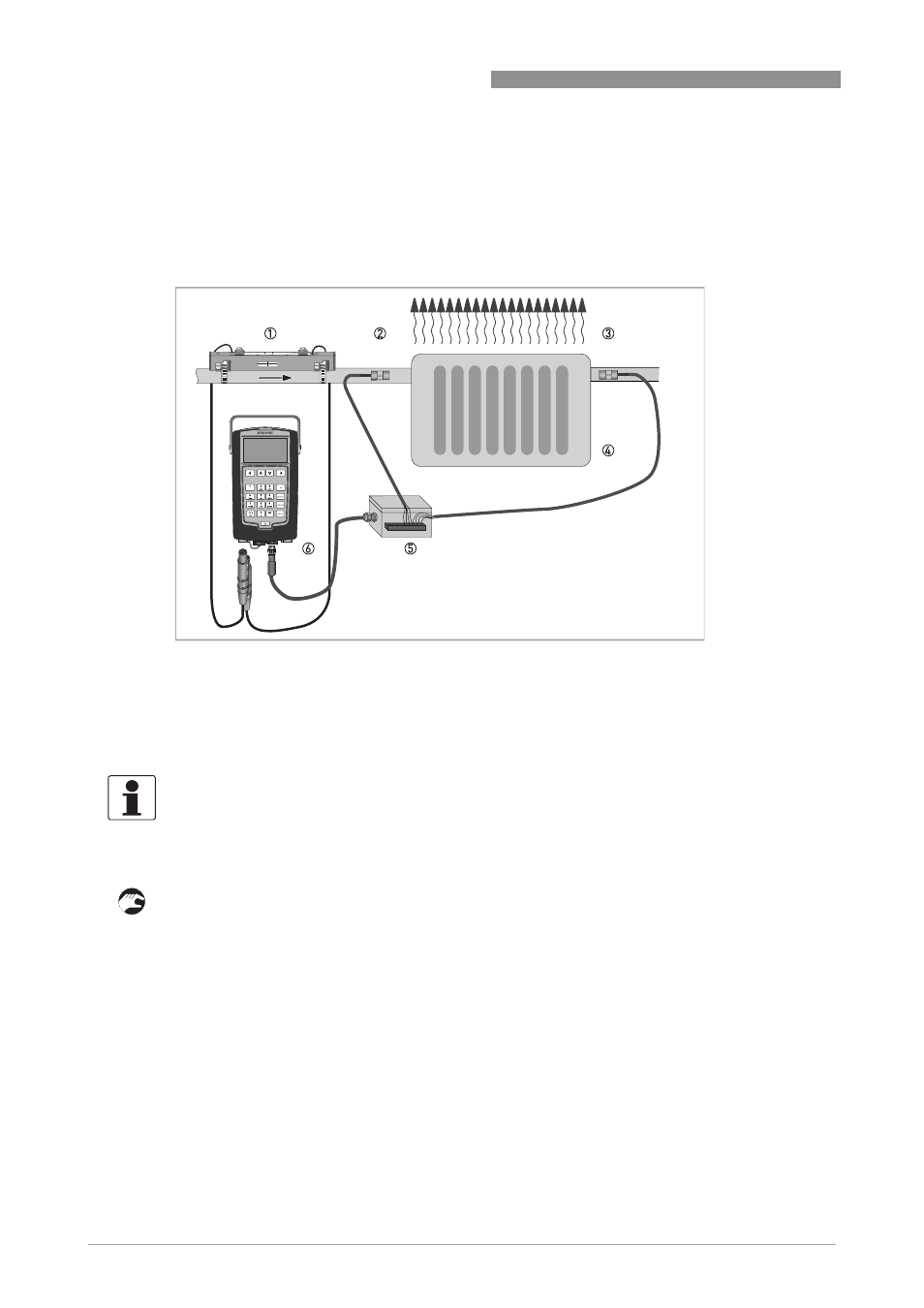

иcyнoк 4-1: Измерение энергии
1 Установленная рейка (в любом режиме измерения)
2 Температурный датчик PT100 на подающей (горячей) трубе
3 Температурный датчик PT100 на отводящей (холодной) трубе
4 Радиатор
5 Опциональный модуль входов/выходов с температурной опцией
6 Электронный конвертер
Информация!
Подробную информацию по настройке измерения энергии см. в следующих разделах.
