ВЫПОЛНЕНИЕ ПОДСОЕДИНЕНИЙ

Русский

19

<DV-636D-Ru>

Устройство компании “Pioneer”, имеющее знак

Î.

CONTROL

OPT.

AUDIO OUT (2CH)

AUDIO OUT (5.1CH)

AC IN

VIDEO OUT

NTSC

PAL

AUTO

OUT

IN

R

2

1

R

L

L

1

2

1

2

FRONT

SUB

WOOFER

CENTER

TV SYSTEM

AV CONNECTOR

DIGITAL OUT

SURROUND

S-VIDEO

OUT

AV2

AV1 (RGB) -TV

CONTROL

OUT

IN

CONTROL

OUT

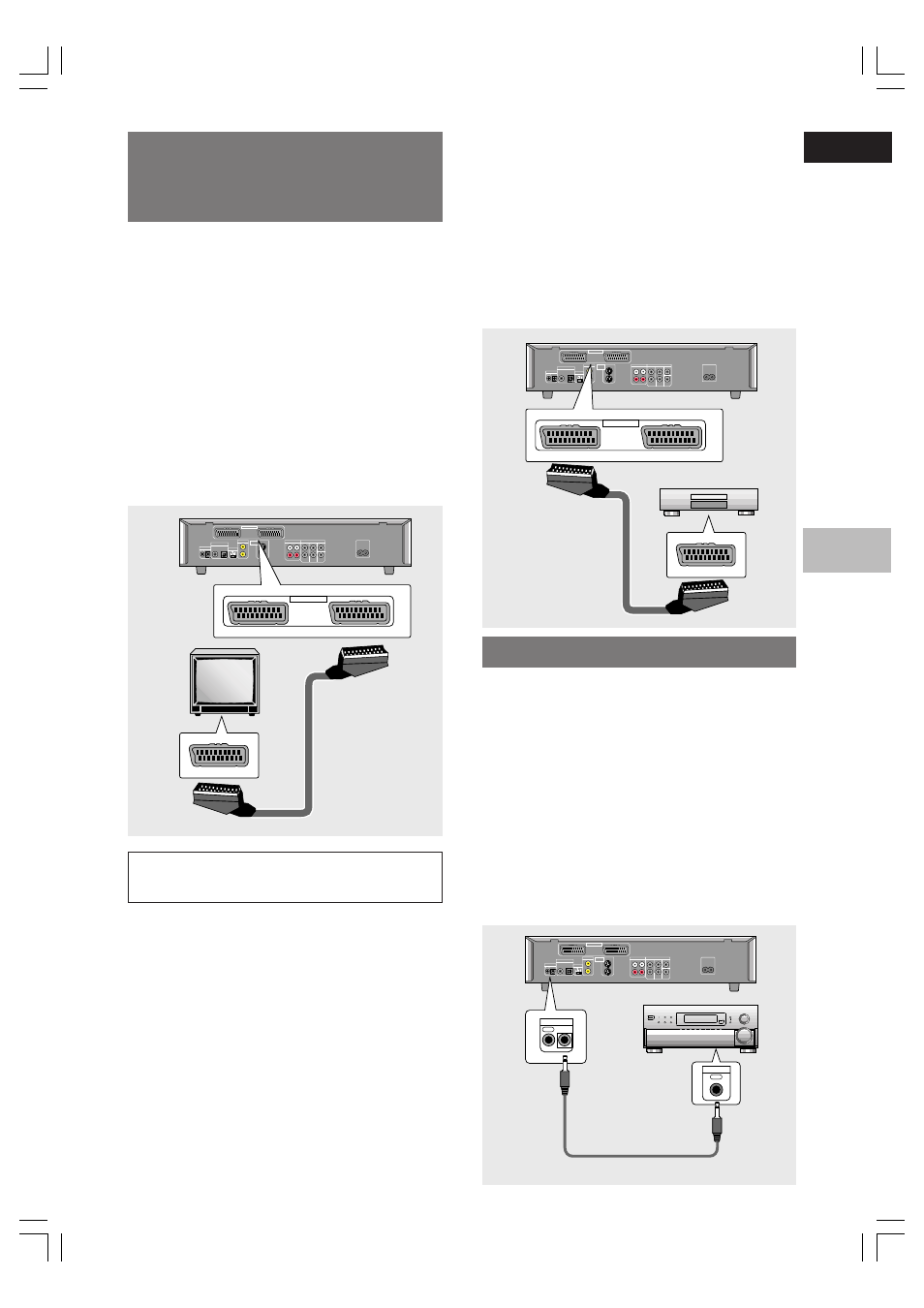

Подсоединение с помощью
комбинированного
аудиовидеосоединителя

Используя имеющийся продаже в торговой сети 21-штырьковый
кабель SCART, соедините гнездо

AV CONNECTOR проигрывателя с

телевизором или монитором, что обеспечит передачу аудио- и
видеосигналов через одно соединение.

Гнездо AV1 (RGB)-TV

• Выходной видеосигнал с гнезда AV1 (RGB)-TV содержит

информацию в формате комбинированного видео, S-видео
и RGB. После выполнения физических подсоединений к
Вашему телевизору или монитору выберите наиболее
подходящий видеоформат параметром

[Video Out] в меню

Video экрана настройки (страница 29).

Имеются различные конфигурации кабелей SCART. Перед

тем, как выполнить подсоединения, убедитесь, что кабель,
который вы планируете использовать, подходит к
телевизору или монитору, к которому Вы подключаетесь.

• Описания сигналов со штырьков аудиовидеосоединителя

AV CONNECTOR можно найти в разделе "

Технические

характеристики" (страница 63).

Подсоединения для контроля системы

Использовав имеющийся в продаже в торговой сети шнур с
миништекером (диаметр 3,5 мм без сопротивления) для соединения
гнезда

CONTROL IN данного проигрывателя к гнезду CONTROL OUT

другого устройства компании “Pioneer”, на котором имеется знак

Î,

Вы сможете управлять этим устройст-вом, как если бы оно было
одним из элементов системы (контроль системы).
Если Вы выполнили подсоединения с целью обеспечения

контроля системы, Вы не сможете управлять проигрывателем
напрямую. В этом случае для управления проигрывателем
направьте пульт дистанционного управления на устройство
(аудиовидеоусилитель и т. д.), подсоединенное к гнезду

CONTROL

OUT.

Управляя всей системой как единым целым, тем не менее

выполните подсоединение к усилителю

с использованием какого-

либо аудио- или видеошнура даже в том случае, если в системе
используются исключительно цифровые устройства.

Более подробную информацию смотрите в руководствах по

эксплуатации подключенных Вами устройств.

Гнездо AV2

• Выходной видеосигнал с гнезда AV2 содержит комбинированную

видеоинформацию. После физического выполнения подсоеди-
нения к Вашему телевизору или монитору выберите наиболее
подходящий видеоформат посредством параметра

[Video Out] в

меню

Video экрана настройки (страница 29).

• Имеются различные конфигурации кабелей SCART. Прежде, чем

выполнить подсоединения, убедитесь в том, что шнур, которым Вы
хотите воспользоваться, подходит к телевизору или монитору, к
которому Вы хотите подсоединиться.

• Описания сигналов со штырьков аудиовидеосоединителя AV

CONNECTOR можно найти в разделе "

Технические характеристики"

(

страница 63).

CONTROL

OPT.

AUDIO OUT (2CH)

AUDIO OUT (5.1CH)

AC IN

VIDEO OUT

NTSC

PAL

AUTO

OUT

IN

R

2

1

R

L

L

1

2

1

2

FRONT

SUB

WOOFER

CENTER

TV SYSTEM

AV CONNECTOR

DIGITAL OUT

SURROUND

S-VIDEO

OUT

AV2

AV1 (RGB) -TV

AV CONNECTOR

AV2

AV1 (RGB) -TV

Видеомагнитофон и т. д.

CONTROL

OPT.

AUDIO OUT (2CH)

AUDIO OUT (5.1CH)

AC IN

VIDEO OUT

NTSC

PAL

AUTO

OUT

IN

R

2

1

R

L

L

1

2

1

2

FRONT

SUB

WOOFER

CENTER

TV SYSTEM

AV CONNECTOR

DIGITAL OUT

SURROUND

S-VIDEO

OUT

AV2

AV1 (RGB) -TV

AV CONNECTOR

AV2

AV1 (RGB) -TV

Телевизор

или

монитор

Примечание
Когда электропитание выключено, сигнал, поступающий в
гнездо

AV2, передается на гнездо AV1 (RGB)-TV.
