ВЫПОЛНЕНИЕ ПОДСОЕДИНЕНИЙ
Русский
17
<DV-636D-Ru>
Подключение аналогового аудио:
Выполнив физическое подсоединение к аналоговым гнездам
AUDIO OUT (2 CH) или AUDIO OUT (5.1 CH), не забудьте указать
на экране
[Analog Jacks] Навигатора Настройки, какой из
выходов Вы будете использовать (
страница 22). Вы можете
также задать выход вручную с помощью параметра
[Audio Out]
в меню
Audio 2 экрана настройки (страница 31).
Примечания
• Когда выбран параметр [5.1 Channel], передние правый (R) и
левый (L) аудиоканалы подаются на выход через гнезда
AUDIO
OUT (2CH).
• Параметр [Audio Out] устанавливает для проигрывателя значение
аудиовыхода по умолчанию. Если для обеспечения различной
работы с многоканальными и стерео аудиоисточниками
подсоединения выполнены как к аналоговому гнезду
AUDIO OUT
(2 CH), так и к аналоговому гнезду AUDIO OUT (5.1 CH), то в этом
случае можно переключаться между 2-канальным и 5,1-
канальным аудиовыходом путем нажатия
5.1 CH MODE на
передней панели. Однако эта кнопка не работает, если горит
индикатор
“GUI”.

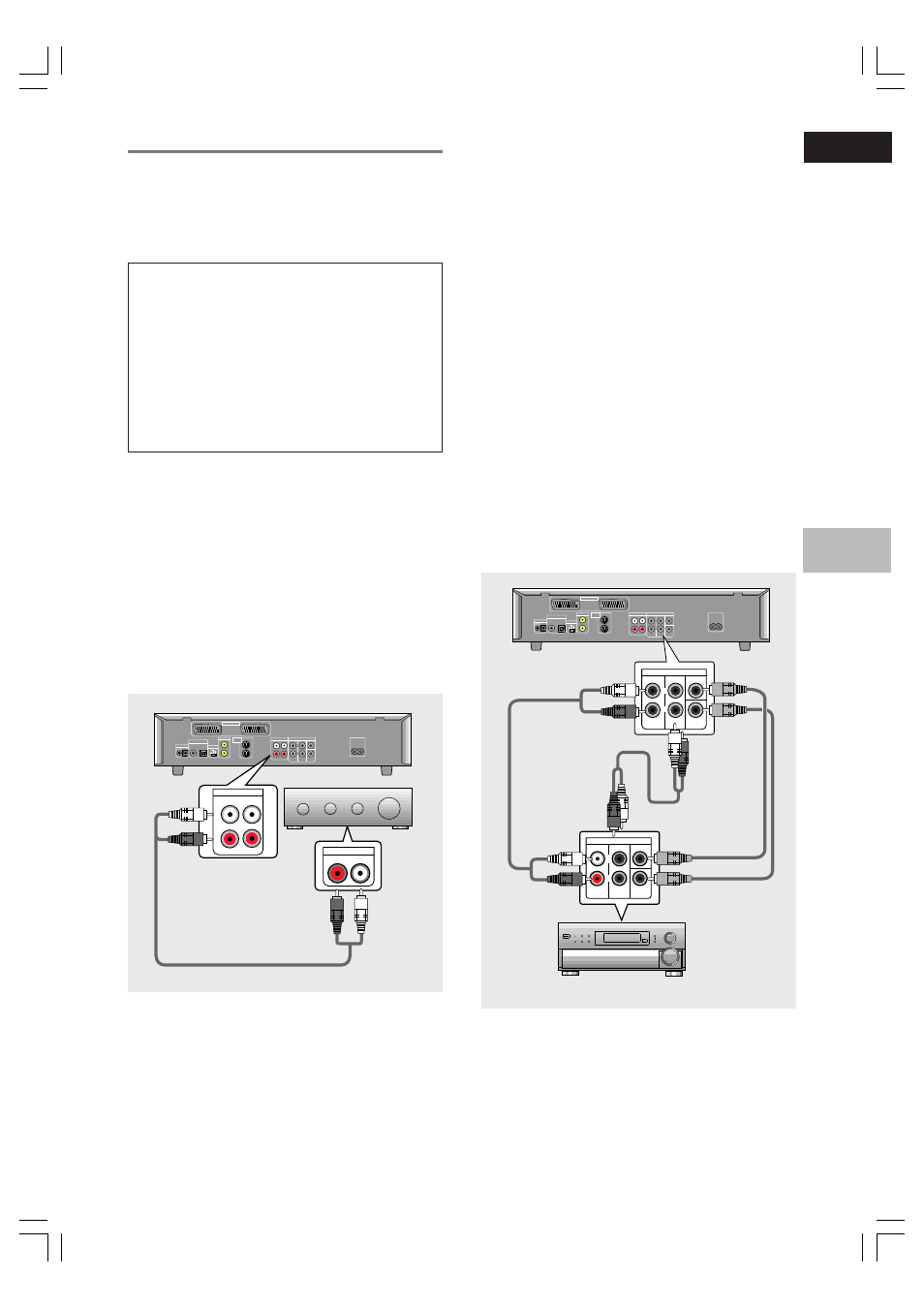

2-КАНАЛЬНЫЙ АУДИОВЫХОД
• Выполните аналоговые аудиоподсоединения к какому-либо
стереоусилителю или приемному устройству.
• Аналоговые аудиоподсоединения также можно выполнить
к телевизору или монитору с стереовходными гнездами.
• Используйте поставляемый в комплекте аудиошнур для
соединения гнезд
AUDIO OUT (2CH) проигрывателя с
аудиовходом стереоусилителя или приемного устройства.
• Выполняя аналоговые аудиоподсоединения, проверьте,
чтобы цвет штекеров совпадал с цветом гнезд (красный и
белый).
• Выполняя такого рода подсоединение, не забудьте выбрать
[
2 Channel] на экране [Analog Jacks] Навигатора Настройки
(
страница 22).
5,1-КАНАЛЬНЫЙ АУДИОВЫХОД
5,1-канальное аудио означает используемый ныне аудио-
индустрией стандарт объемного звучания, для которого
требуются две передние колонки, центральная колонка, две
колонки (задние) объемного звучания и сабвуфер. На самом
деле это 6 каналов, но поскольку канал сабвуфера, или канал
LFE, составляет лишь небольшую долю всей аудиозвуковой
дорожки, то ему отвели 0,1 канала в рамках 5,1-канальной
системы.
Посредством использования внутреннего многоканального
аудиодекодера проигрывателя с последнего можно подавать
на выход аудиосигналы Dolby Digital и DTS через 5,1-
канальные дискретные выходы к аудиовидеоусилителю или
приемному устройству, имеющим 5,1-канальный вход.
• Для выполнения подсоединений от гнезд AUDIO OUT (5.1 CH)
проигрывателя к эквивалентным входным гнездам
аудиовидео-усилителя или приемного устройства
используйте аудиошнуры.
• Выполняя подсоединения 5,1-канального аналогового аудио,
проверьте, чтобы было соблюдено соответствие между ле-выми
и правыми каналами на обоих устройствах и чтобы на обоих
устройствах были правильно подсоединены гнезда всех каналов.
• Для подключения каналов CENTER (ЦЕНТРАЛЬНЫЙ) и SUB
WOOFER (САБВУФЕР) к аудиовидеоусилителю или
приемному устройству можно использовать как 2
одножильных аудиошнура, так и стереошнур.
• Выполняя такого рода подсоединение, не забудьте выбрать
[
5.1 Channel] на экране [Analog Jacks] Навигатора
Настройки (
страница 22).
CONTROL
OPT.
AUDIO OUT (2CH)
AUDIO OUT (5.1CH)
AC IN
VIDEO OUT
NTSC
PAL
AUTO
OUT
IN
R
2
1
R
L
L
1
2
1
2
FRONT
SUB
WOOFER
CENTER
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
SURROUND
S-VIDEO
OUT
AV2
AV1 (RGB) -TV
AUDIO OUT (5.1 ch)
R
L
FRONT
SUB
WOOFER
CENTER
SURROUND
5.1 CH INPUT
R
L
FRONT
SURROUND
SUB
WOOFER
CENTER
Аудиовидеоусилитель или приемное устройство
AUDIO IN
L
R
CONTROL
OPT.
AUDIO OUT (2CH)
AUDIO OUT (5.1CH)
AC IN
VIDEO OUT
NTSC
PAL
AUTO
OUT
IN
R
2
1
R
L
L
1
2
1
2
FRONT
SUB
WOOFER
CENTER
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
SURROUND
S-VIDEO
OUT
AV2
AV1 (RGB) -TV
AUDIO OUT (2 ch)
R
2
1
L
Стереоусилитель или приемное устройство
