ВЫПОЛНЕНИЕ ПОДСОЕДИНЕНИЙ
Русский
15
<DV-636D-Ru>
CONTROL OPT.
AUDIO OUT (2CH) AUDIO OUT (5.1CH)
AC IN
VIDEO OUT
NTSC
PAL AUTO OUT IN
R
2 1
R
L L 1
2
1
2
FRONT SUB
WOOFER
CENTER
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
SURROUND
S-VIDEO
OUT
AV2 AV1 (RGB) -TV
VIDEO IN S-VIDEO IN
DIGITAL IN
5.1 CH INPUT
R
L
FRONT SURROUND SUB
WOOFER
CENTER
Коаксиальный кабель
(в комплекте с проигрывателем не
поставляется)
S-видеошнур
(в комплекте не поставляется)
2 аудиошнура
стерео (1 имеет-
ся в комплекте)
и 2 одножильных
шнура (или
другой аудио-
шнур стерео) (в
комплекте не
поставляется)
Телевизор или монитор
Передняя
колонка (L)
Передняя
колонка (R)
Центральная
колонка
Задняя
колонка (L)
Задняя
колонка (R)
Сабвуфер
Наконец, подсоединитесь
к какой-либо
электрической розетке
(220-240В).
Соединение S-видео обеспечивает высококачественное
видеоизображение. Если в телевизоре или мониторе,
которым Вы пользуетесь, имеется вход S-видео, выполните
видеоподсоединения от одного из гнезд S-VIDEO OUT на
проигрывателе к гнезду S-VIDEO IN на телевизоре или
мониторе с помощью S-видеошнура (в комплекте с
проигрывателем не поставляется) (страница 18).
Выполните подсоединения от
гнезда AUDIO OUT (5.1 Ch) на
проигрывателе к
аудиовидеоприемному устройству
или усилителю, имеющим 6-
канальный дискретный вход, часто
называемый “готовый 5,1 канал”
или “готовое гнездо Dolby Digital”.
Это позволяет Вам использовать
высококачественную функцию
декодирования режимов Dolby
Digital и DTS, имеющуюся в Вашем
проигрывателе (страница 17).
Выполняя такого рода
подсоединение, обязательно
выберите [5.1 Channel] на экране
[Analog Jacks] Навигатора
Настройки (страница 22).
Выполните подсоединения от гнезда
DIGITAL OUT (коаксиального) на
проигрывателе к цифровому
коаксиальному входу
аудиовидеоприемного устройства или
другого устройства, имеющего встроенную
функцию многоканального декодирования
(страница 16).
Аудиовидеоусилитель
или приемное
устройство

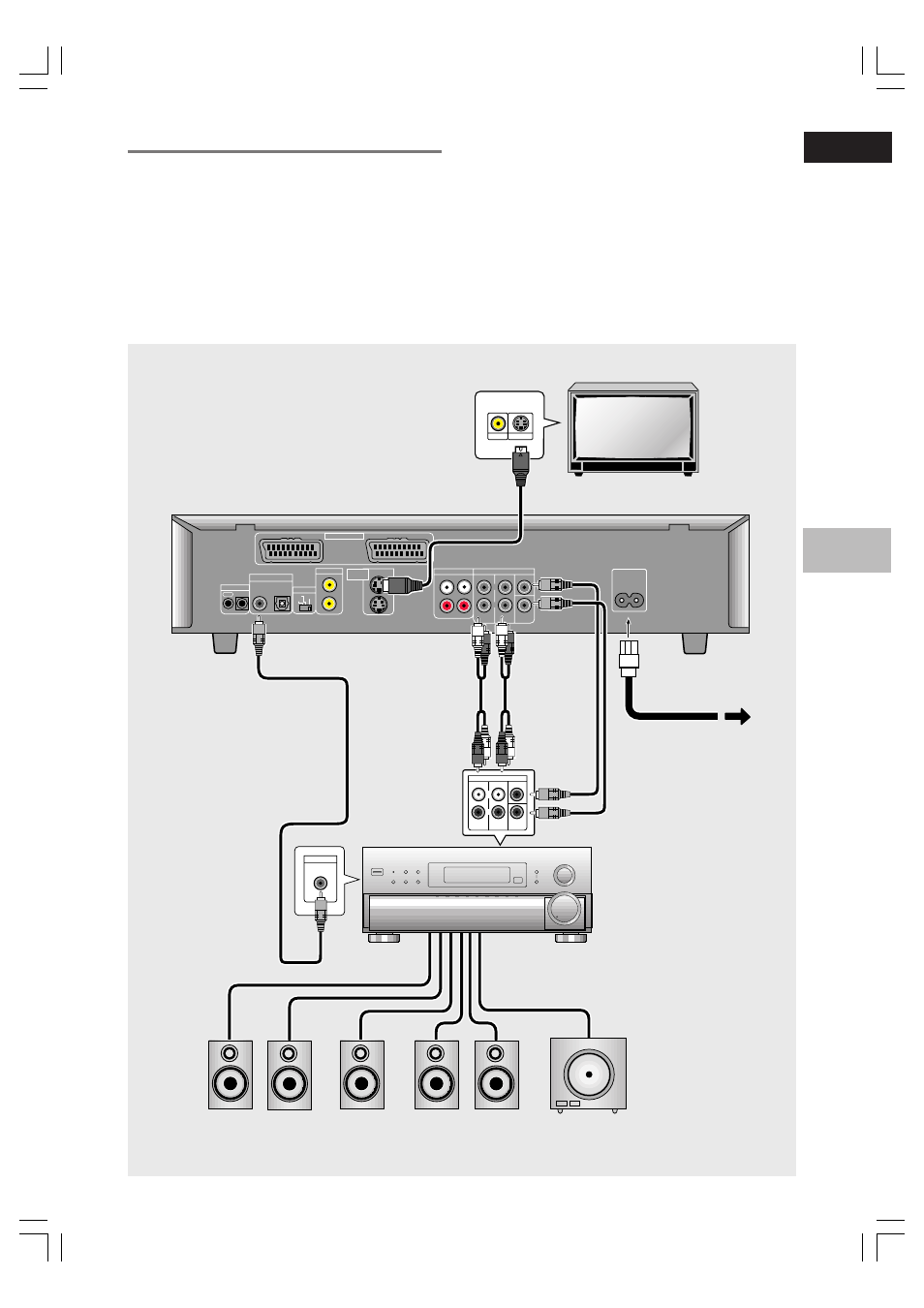

Подсоединения устройств домашнего театра
Подсоединения, показанные на этой странице,
свидетельствуют об универсальности данного проигрывателя,
обеспечивающей его подключение к любому числу систем
домашнего театра.
Пожалуйста, примите во внимание, что иллюстрация на этой
странице служит лишь в качестве одного из примеров. Для
того, чтобы выбрать наилучший вариант организации Вашей
домашней системы, смотрите, пожалуйста, руководства по
пользованию, поставляемые вместе с теми устройствами, к
которым Вы выполняете подсоединения.
Объяснение каждого из имеющихся типов аудио- и
видеоподсоединений можно найти на
страницах 16-18.
