Русский
11
<DV-636D-Ru>

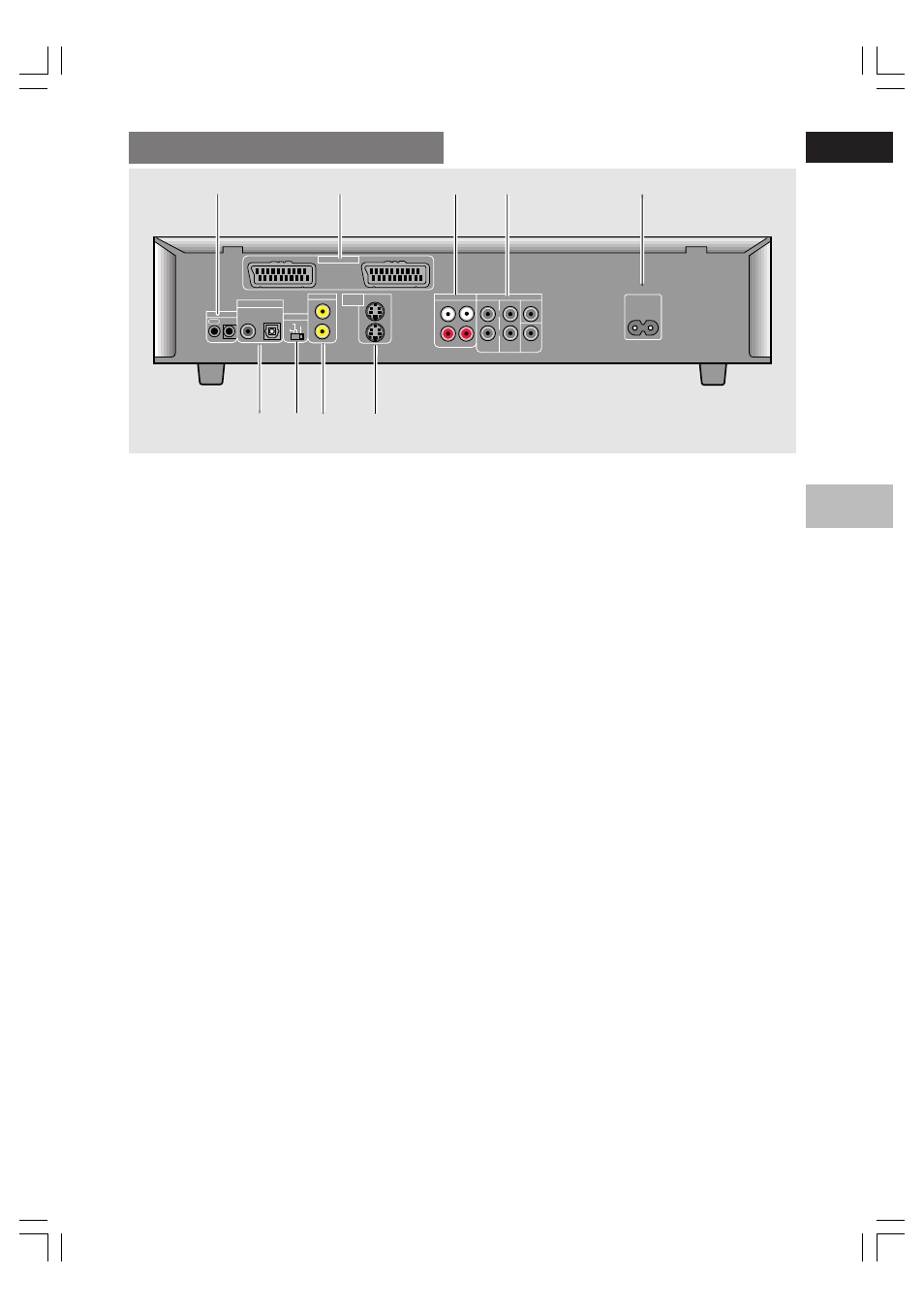

Задняя панель
CONTROL OPT.
AUDIO OUT (2CH) AUDIO OUT (5.1CH)
AC IN
VIDEO OUT
NTSC
PAL AUTO
OUT IN
R
2 1
R
L L 1
2
1
2
FRONT SUB
WOOFER
CENTER
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
SURROUND
S-VIDEO
OUT
AV2 AV1 (RGB) -TV
1 2
8 9 7 6
3 4 5
1 Гнезда CONTROL
Используйте для подсоединения данного проигрывателя
к другому устройству компании “Pioneer”, на котором
имеется знак
Î. Это позволит Вам управлять данным
устройством, как если бы оно было одним из элементов
системы. Тогда проигрывателем можно управлять,
направив пульт дистанционного управления на
устройство, к которому проигрыватель подсоединен
(
страница 19).
2 Гнезда AV CONNECTOR
Гнездо AV 1 (RGB)-TV
Используйте 21-штырьковый кабель SCART для
подключения к телевизору или монитору, совместимым с
такого типа соединениями. Из гнезда
AV 1 (RGB)-TV
выводятся как аудио- (2-канальное стерео), так и
видеосигналы (видео, S-видео и RGB) (
страница 19).
Гнездо AV 2
Используйте 21-штырьковый кабель SCART для тогго,
чтобы подсоединиться к какому-либо видеоманитофону
(
страница 19).
3
Гнезда AUDIO OUT (2 CH) (2 канал)
Используйте для подачи двухканального (аналогового)
аудиосигнала к аудио стереовходам на телевизоре или
стереоусилителе. Если Вы подсоединяетесь к какому-
либо приемному устройству, имеющему как цифровые,
так и аналоговые входные гнезда для подключения
проигрывателя дисков DVD, имеет смысл использовать
оба типа подсоединений (
страницы 14 и 17).
4
Гнезда AUDIO OUT (5.1 CH) (5,1 канала)
Используйте для вывода 6 дискретных аудиоканалов
декодированного цифрового аудио на приемное
устройство или усилитель с дискретными аудиовходами
(
страницы 15 и 17).
5 Гнездо AC IN для подсоединения сетевого шнура
Используйте для подключения сетевого шнура к стенной
розетке (
страницы 14 и 15).
6
Гнезда S-VIDEO OUT
Если Ваш телевизор или монитор имеет S-видеовход,
обеспечение четкого воспроизведения изображения
возможно путем подсоединения проигрывателя к Вашему
телевизору или монитору через гнездо S-видео (
страницы
15 и 18).
7
Гнезда VIDEO OUT
Соедините с видеовходом на телевизоре, мониторе,
аудиовидеоусилителе или приемном устройстве,
имеющем видеовход (
страницы 14 и 18).
8
Переключатель TV SYSTEM
Используйте для переключения телесигнала в режим PAL
или NTSC, в зависимости от типа телевизора и диска,
которые будут использоваться. Когда переключатель
установлен в положение AUTO, проигрыватель выводит
имеющийся на диске формат без изменений (
страница
18).
9
Гнезда DIGITAL OUT (коаксиальный, оптический (OPT.))
Используйте для вывода цифрового аудиосигнала,
записанного на дисках. Вы можете вывести цифровой
сигнал на аудиовидеоусилитель или приемное устройство
как через коаксиальное, так и через оптическое выходное
гнездо (
страницы 15 и 16).
НАЗВАНИЯ И Ф
УНКЦИИ
