Типовые примеры функции ULDP
Оптическое перекрестное соединение

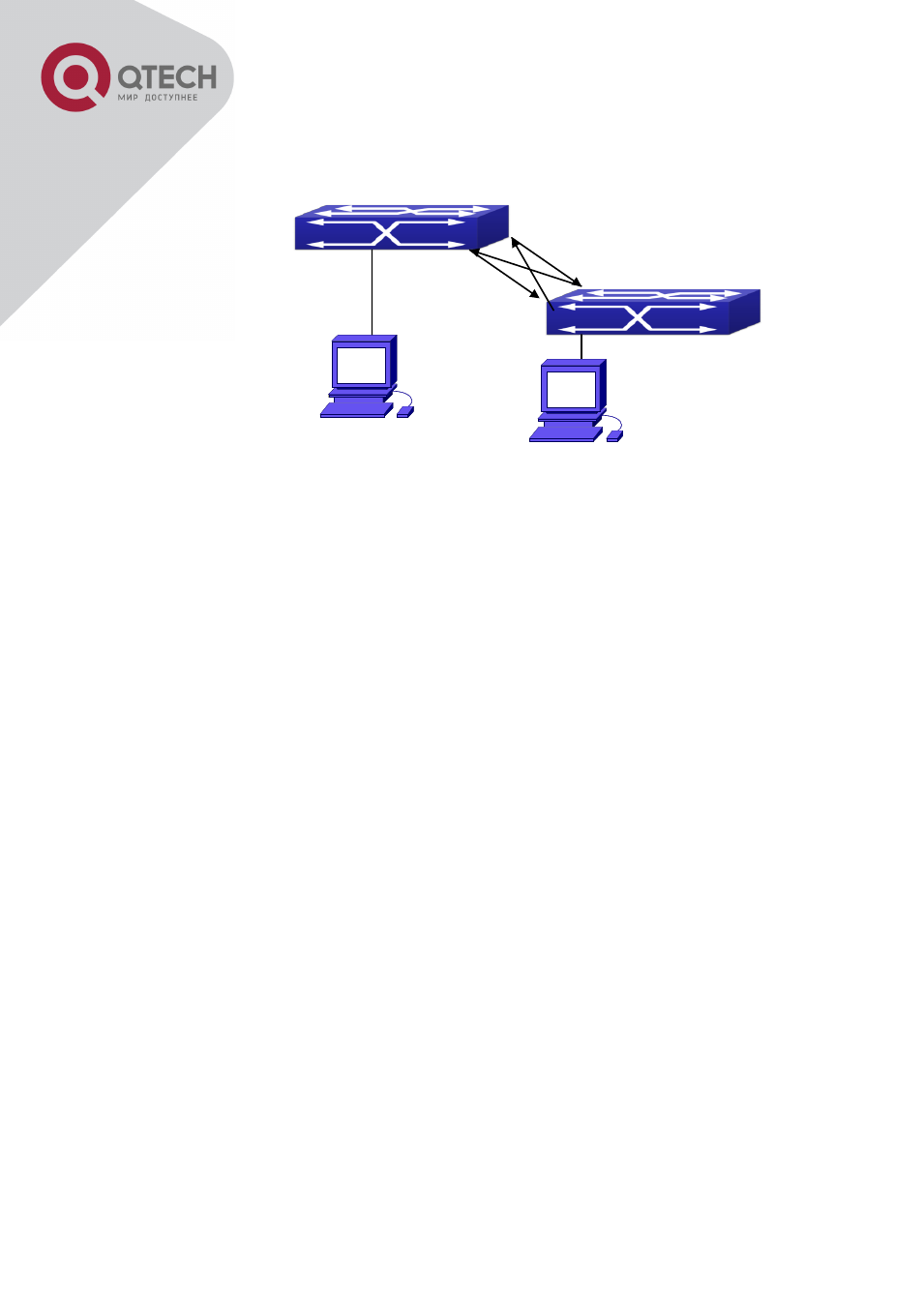

В сетевой топологии на рисунке порты g1/0/1 и g1/0/2 на коммутаторе А, а так же порты
g
1/0/3 и g1/04 на коммутаторе B – оптические. И соединение имеет перекрестный тип.
Физический уровень включен и работает нормально, но соединение на уровне данных
неработоспособно. ULDP может определить и заблокировать такой тип ошибки на
соединении. Конечным результатом будет то, что порты g1/0/1 и g1/0/2 на коммутаторе А,
а так же порты g1/0/3 и g1/04 на коммутаторе B будут заблокированы функцией ULDP.
Порты смогут работать (не будут заблокированы) только если соединение будет
корректным.
Последовательность конфигурации коммутатора А:
SwitchA(config)#uldp enable
SwitchA(config)#interface ethernet 1/0/1
SwitchA (Config-If-Ethernet1/0/1)#uldp enable
SwitchA (Config-If-Ethernet1/0/1)#exit
SwitchA(config)#interface ethernet1/0/2
SwitchA(Config-If-Ethernet1/0/2)#uldp enable
Последовательность конфигурации коммутатора B:
SwitchB(config)#uldp enable
SwitchB(config)#interface ethernet1/0/3
SwitchB(Config-If-Ethernet1/0/3)#uldp enable
SwitchB(Config-If-Ethernet1/0/3)#exit
SwitchB(config)#interface ethernet1/0/4
SwitchB(Config-If-Ethernet1/0/4)#uldp enable
g1/0/2
Switch B
g1/0/4
g1/0/3
g1/0/1
Switch A
PC1
PC2
