Динамическое построение таблицы МАС адресов

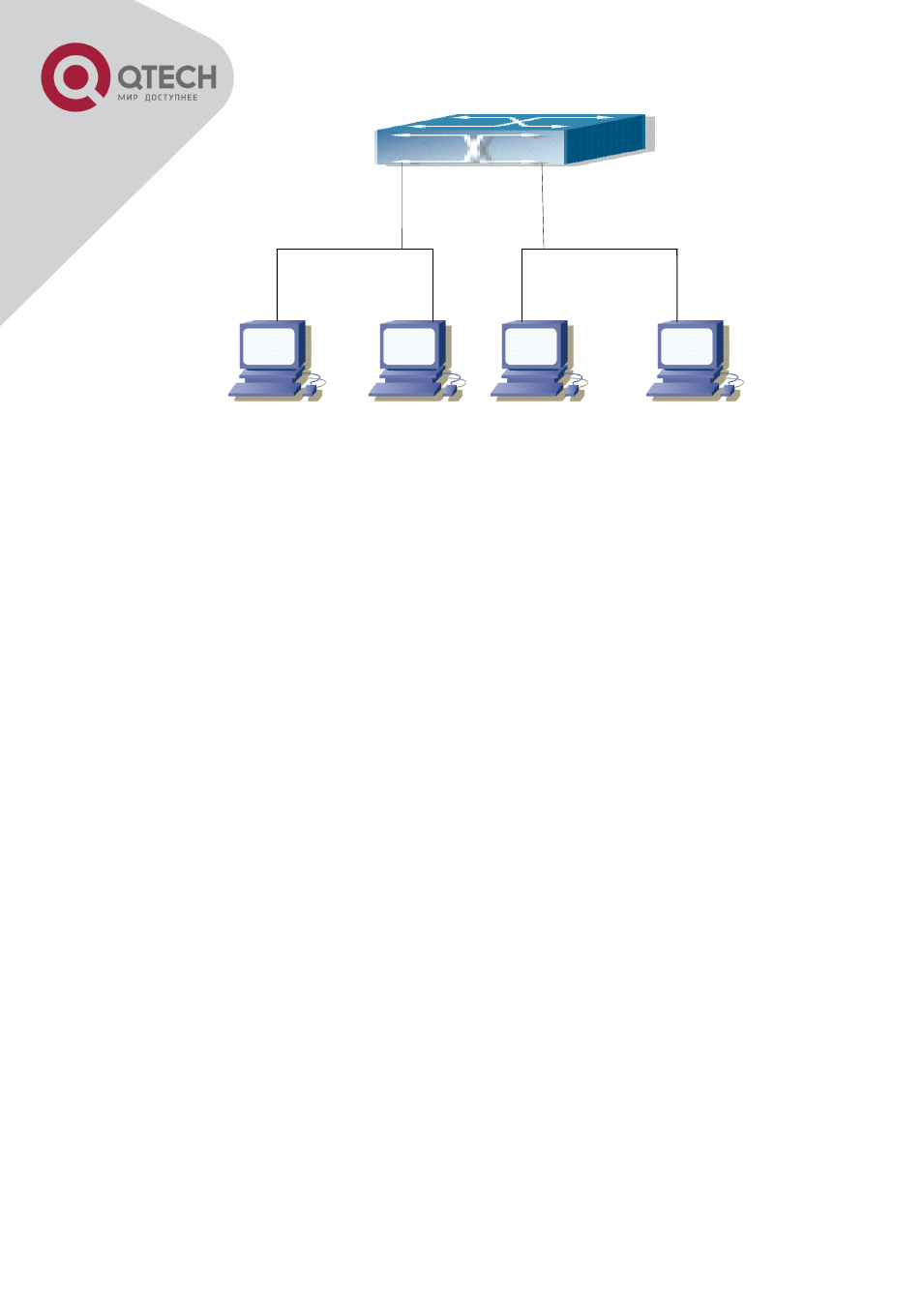

Топология на рисунке выше: 4 компьютера подключены к коммутатору, где РС1 и РС2
принадлежат одному физическому сегменту(домену коллизий), физический сегмент
подключен к порту 1/0/5 коммутатора, РС3 и РС4 принадлежат к другому физическому
сегменту, подключенному к порту 1/0/12 коммутатора.
Начальная таблица МАС адресов не содержит никаких значений. Возьмем для
примера процесс связи между РС1 и РС3. Процесс обучения МАС адресам следующий:
1.
Когда РС1 посылает сообщение к РС3, МАС адрес источника 00-01-11-11-11-11 и
порт 1/0/5 из этого сообщения заносятся в таблицу МАС адресов коммутатора.
2.
В то же время коммутатору надо понять, как доставить сообщение на адрес 00-01-
33-33-33-
33. Так как таблица содержит запись только для адреса 00-01-11-11-11-11
и порта 1/0/5, а для адреса 00-01-33-33-33-33 никаких записей нет, коммутатор
рассылает данное сообщение на все свои порты (предполагаем, что все порты
принадлежат по умолчанию VLAN1).
3.
РС3 и РС4 получают сообщение, посланное РС1, но РС4 не отвечает на это
сообщение, так как адрес приемника 00-01-33-33-33-33, и отвечать на него будет
только РС3. Когда порт 1/0/12 получает сообщение, отправленное РС3, в таблицу
МАС адресов добавляется запись о МАС адресе 00-01-33-33-33-33 и
соответствующем ему порте 1/0/12.
4.
Теперь таблица МАС адресов имеет две динамические записи: МАС адрес 00-01-
11-11-11-11
– порт 1/0/5 и 00-01-33-33-33-33 – порт 1/0/12.
5.
После обмена пакетами между РС1 и РС3, коммутатор больше не получает
пакетов, отправленных РС1 и РС3. И записи в таблице МАС адресов,
соответствующие этим устройствам удаляются через 300 или 2*300 секунд (т.е.
простое или двойное время жизни). 300 секунд здесь это время жизни по
умолчанию для записей в таблице МАС адресов. Время жизни может быть
PC1
MAC 00-01-11-11-11-11
PC4
MAC 00-01-44-44-44-44
PC3
MAC 00-01-33-33-33-33
PC2
MAC 00-01-22-22-22-22
Port 5
Port 12
