115
на узле. Если требуется включить протокол GVRP, необходимо сначала выключить
функцию RSTP на портах.
13.3
Конфигурирование туннеля Dot1Q
13.3.1
Общие сведения о туннелях Dot1q
Туннель Dot1q, также называемый QinQ (802.1q-in-802.1q), является расширением
протокола 802.1q. Основная идея заключается в упаковке метки клиентского VLANа
(CVLAN tag
) в метку VLANа сервис-провайдера (SPVLAN tag). Пакет с двумя метками
VLAN
а передается через магистральную сеть интернет-провайдера, таким образом
обеспечивая простой туннель второго уровня для пользователя. Это просто и легко для
управления, применимо только на статических конфигурациях и специально
адаптировано для небольших офисных или метро-сетей, использующих коммутаторы
третьего уровня как магистральное оборудование.

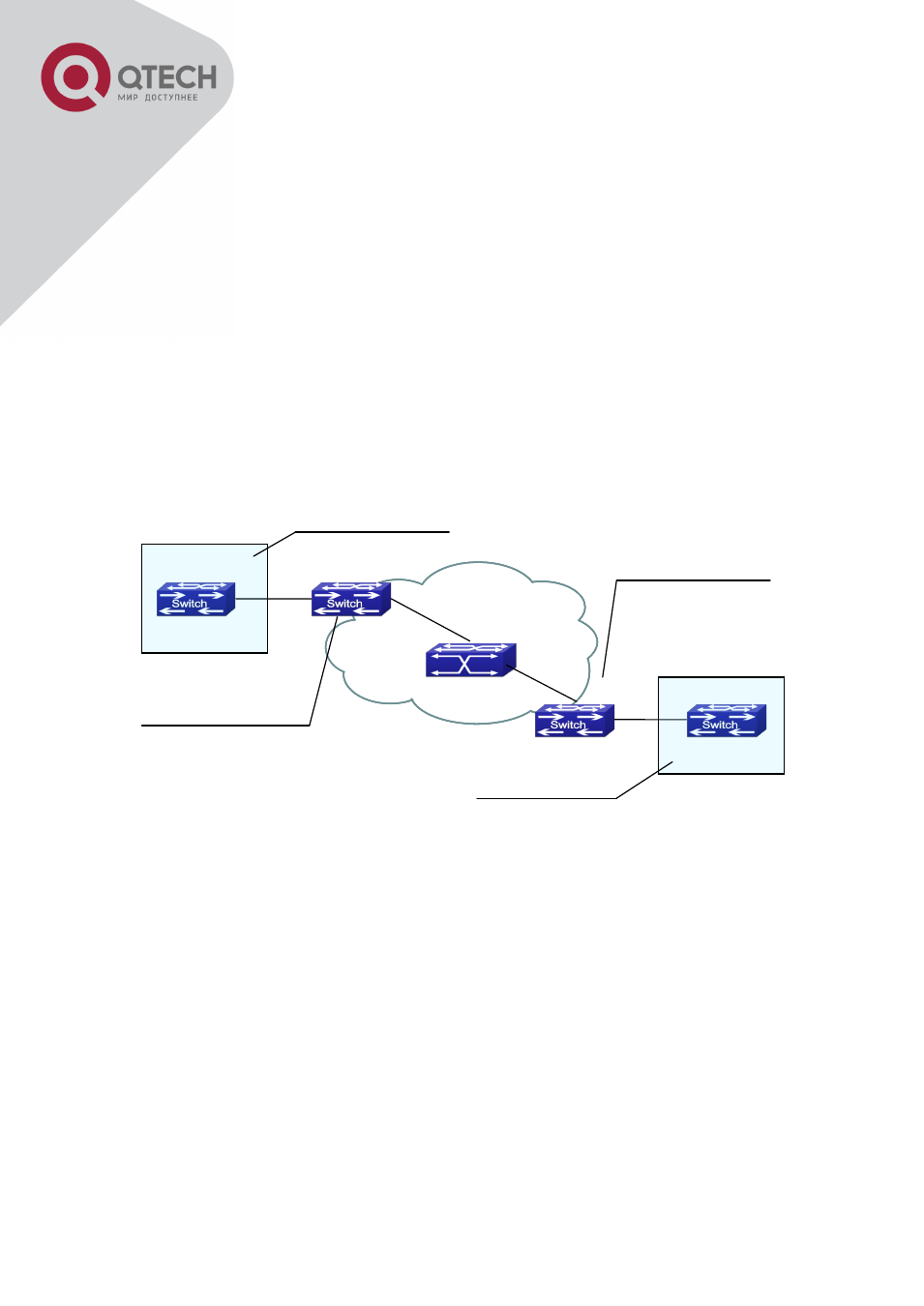

Межсетевое взаимодействие на основе Dot1q туннеля
Как показано выше, после включения на клиентском порту, туннель Dot1q присваивает
каждому пользователю идентификатор SPVLAN (SPVID). Здесь идентификатор
пользователя – 3. Такой же SPVID может быть присвоен таким же пользователям на
других PE. Когда пакет приходит с СЕ1 на РЕ1, он несет метки VLANов 200-300
внутренней сети пользователя. Когда туннель Dot1q включен, клиентский порт на РЕ1
добавляет в пакет дополнительные метки VLANов, у которых идентификатором является
назначенный пользователю SPVID. Потом пакет будет направлен только в VLAN3,
который уходит в сеть интернет-провайдера, и будет нести две метки VLANов
(внутренняя метка добавлена, когда пакет пришел на РЕ1, и другая является SPVID ), в
то время как информация о клиентских VLAN открыта для провайдера сети. Когда пакет
достигнет РЕ2 и перед отправкой на СЕ2 с клиентского порта на РЕ2, внешняя метка
VLAN
а удаляется и пакет, пришедший на СЕ2, становится полностью идентичен пакету,
Магистраль
ные сети
P
PE1
PE2
CE1
CE2
Транковое
соединение
Транковое соединение
Асимметричное
подключение
Асимметричное
подключение
Клиентские сети1
Клиентские
сети2
На клиентском транковом порту VLAN200-300
На
порту
PE1
,
принадлежащем VLAN3,
включен режим QinQ
На клиентском транковом порту
VLAN200-300
На
порту
PE2
,
принадлежащем
VLAN3,
включен режим QinQ
