18.1.2

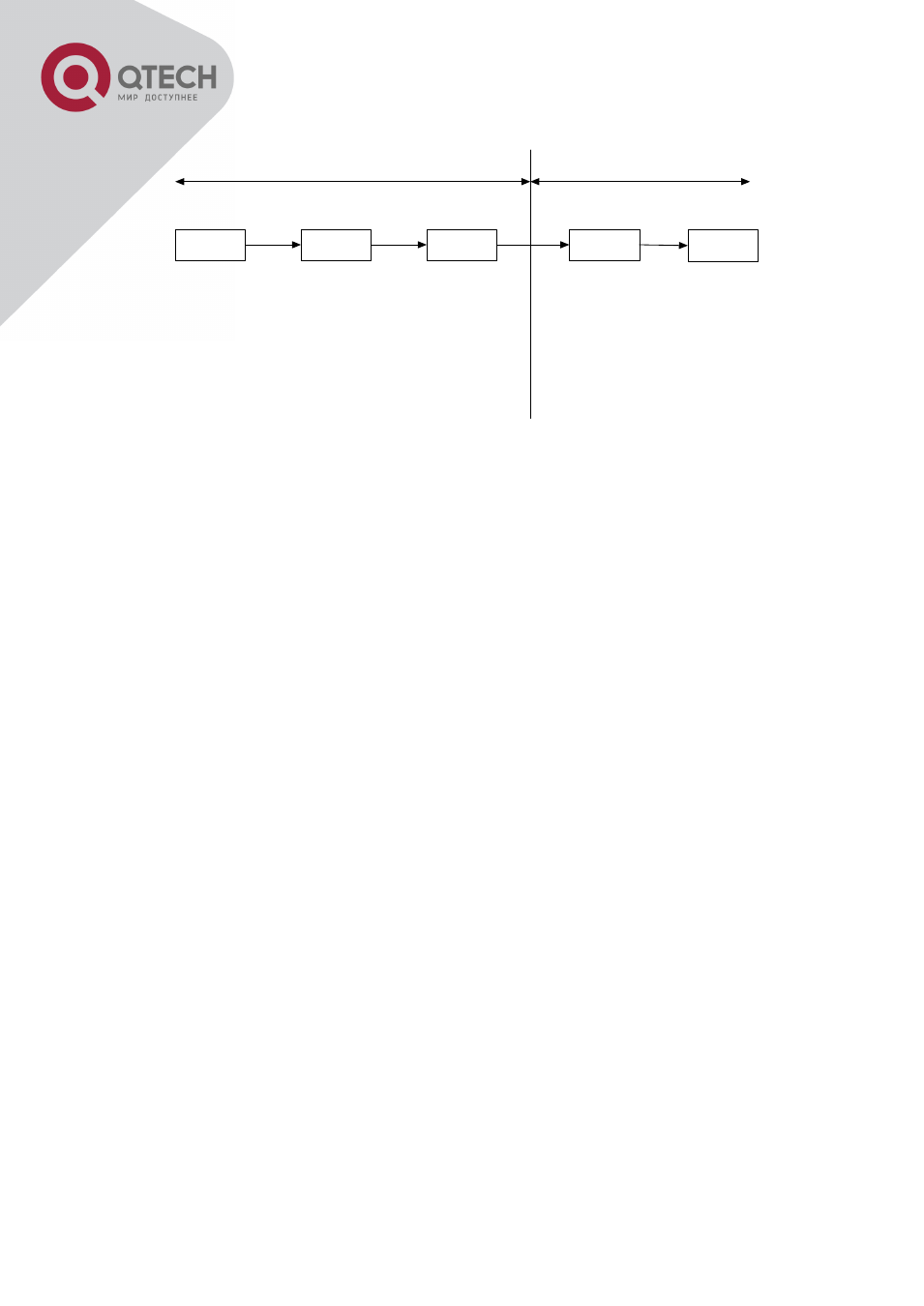

Базовая модель исходящего QoS
Classification
scheduling
Remark
Policing
Generate
internal
priority
Ingress
Egress
color
Sort packet traffic
according to the
classification info and
convert classification info
to internal priority value
and drop precedence
value
Decide whether traffic
color is single bucket
dual color or dual
bucket three color
according policing
policy
Degrade or discard
different color packets,
and remark DSCP,
TOS, COS fields
Place packets into priority
queues according to
internal priority, provide
the service for them
according to queue weight
and drop precedence
Policing and
remark of
Egress
Set the color of packet
traffic according to policing
policy of Egress
PolicyMap, degrade or
drop different color
packets
В соответствии с заголовками (включая поля таких величин, как COS и DSCP)
отправляемых пакетов, правилами и перезаписью на выходе делается последнее
изменение QoS по приоритету пакета при отправке.
Регулирование (policing) создает различные правила обработки потоков и
предоставляет полосу для классифицированных потоков. Политика распределения
полосы может быть как «две корзины-два цвета», так и «две корзины -три цвета».
Различные цвета могут присваиваться различным потокам и определяют, будут ли они
сбрасываться или пропускаться. Можно добавить функцию перезаписи для пакетов с
выбранным типом пропускания. Детальное описание процесса исходящего QоS описано
в следующей блок-схеме:
