13.1.4
Типичное применение гибридных портов
Сценарий:

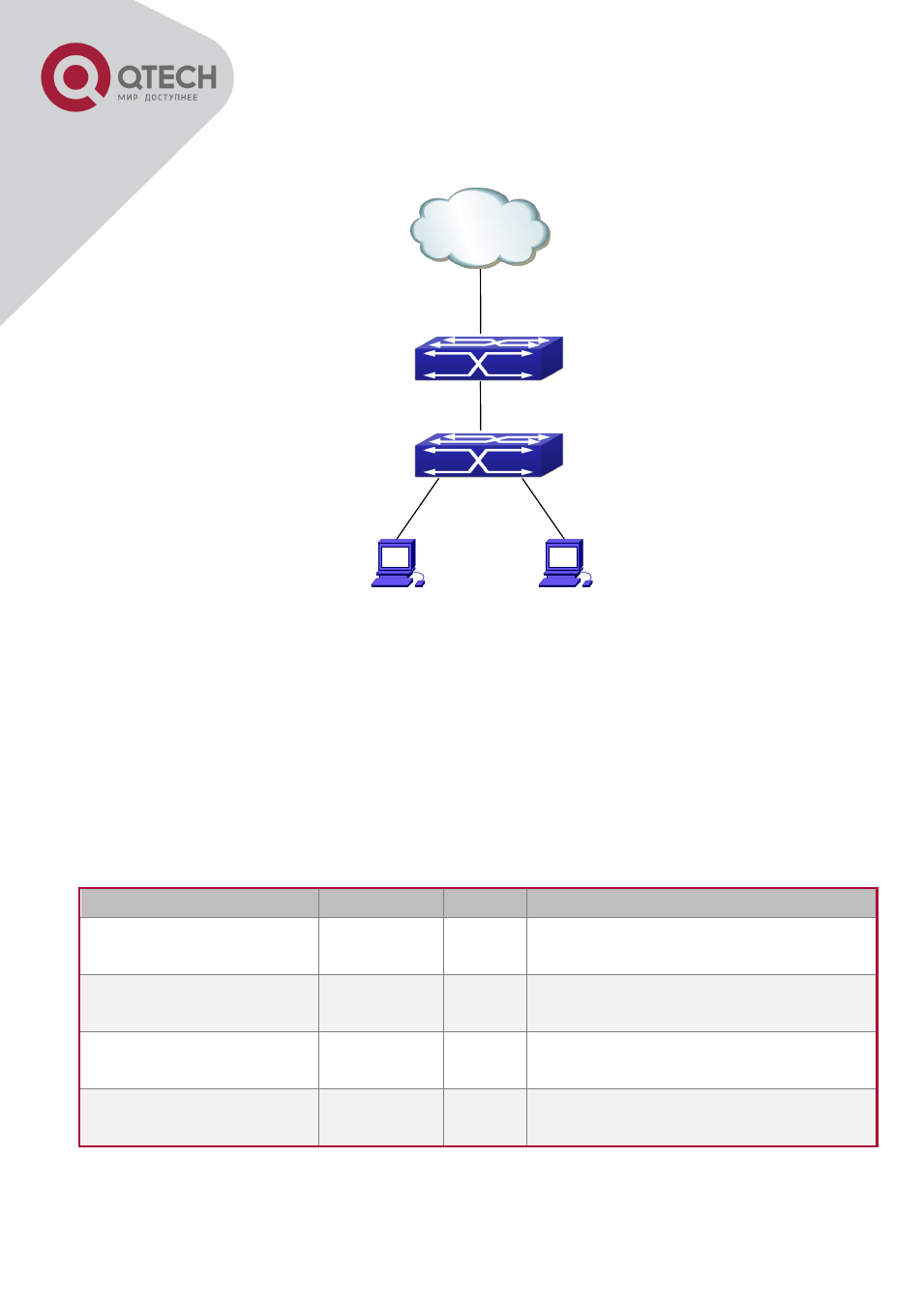

Типичное применение гибридного порта
PC
1 подключен к интерфейсу Ethernet 1/0/7 коммутатора B, PC2 подключен к
интерфейсу Ethernet 1/0/9 коммутатора B. Порт Ethernet 1/0/10 коммутатора А к порту
Ethernet
1/0/10 коммутатора В.
Требуется, чтобы PC1 и PC2 не видели друг друга по соображениям секретности. Но
PC
1 и PC2 должны иметь доступ к другим сетевым ресурсам через шлюз коммутатора А.
Мы можем реализовать эту схему через гибридный порт.
Конфигурация объектов как описано ниже:
Порт
Тип
PVID
Пропускаемые VLANы
Port 1/0/10 of Switch A
Access
10
Пропускает пакеты VLANа 10 без
меток.
Port 1/0/10 of Switch B
Hybrid
10
Пропускает пакеты VLANов 7,9, 10
без меток.
Port 1/0/7 of Switch B
Hybrid
7
Пропускает пакеты VLANов 7, 10 без
меток
Port 1/0/9 of Switch B
Hybrid
9
Пропускает пакеты VLANов 9, 10 без
меток.
Switch
A
Switch
B
PC
1
PC
2
интернет
