Если DHCP/BOOTP клиент хочет получить адрес в сети 10.16.2.0/24, шлюз,
пересылающий широковещательные пакеты клиента, должен принадлежать сети
10.16.2.0/24. Чтобы клиент получил адрес из пула 10.16.2.0/24, должна быть обеспечена
связность между клиентским шлюзом и коммутатором.
Сценарий 2:
Конфигурация DHCP ретранслятора

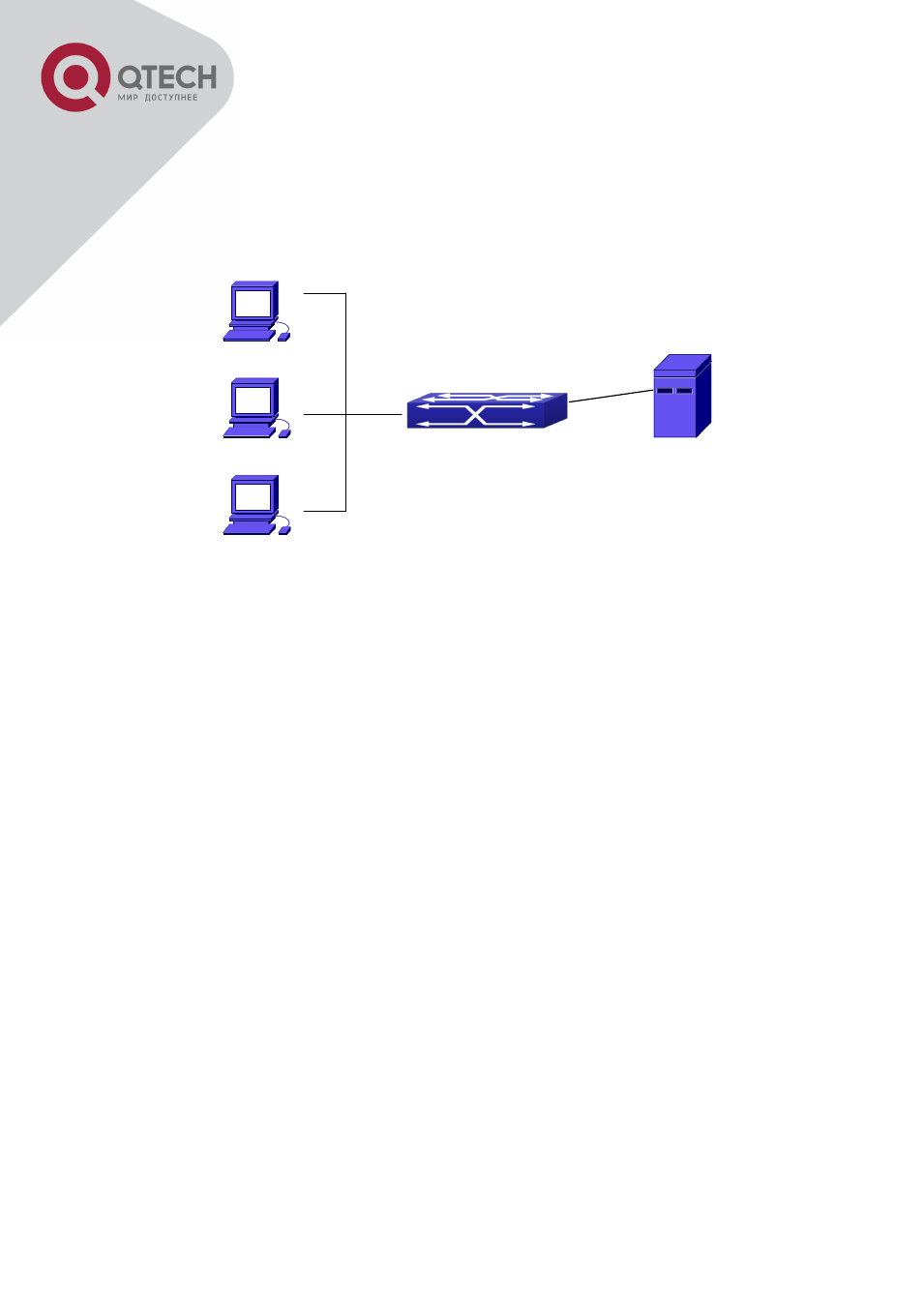

Как показано на рисунке, маршрутизирующий коммутатор настроен в качестве DHCP
ретранслятора. Адрес DHCP сервера - 10.1.1.10. Шаги конфигурации следующие:
Switch(config)#service dhcp
Switch(config)#interface vlan 1
Switch(Config-if-Vlan1)#ip address 192.168.1.1 255.255.255.0
Switch(Config-if-Vlan1)#exit
Switch(config)#vlan 2
Switch(Config-Vlan-2)#exit
Switch(config)#interface Ethernet 1/0/2
Switch(Config-Erthernet1/0/2)#switchport access vlan 2
Switch(Config-Erthernet1/0/2)#exit
Switch(config)#interface vlan 2
Switch(Config-if-Vlan2)#ip address 10.1.1.1 255.255.255.0
Switch(Config-if-Vlan2)#exit
Switch(config)#ip forward-protocol udp bootps
Switch(config)#interface vlan 1
Switch(Config-if-Vlan1)#ip help-address 10.1.1.10
Switch(Config-if-Vlan1)#exit
Заметка: Рекомендуется использовать комбинацию команд ip forward-protocol udp
<port>
и ip helper-address <ipaddress>. Команда ip help-address может быть настроена
только на портах 3-го уровня и не может быть настроена на портах 2-го уровня.
DHCP
сервер
10.1.1.10
DHCP клиент
DHCP клиент
DHCP клиент
E1/0/1
192.168.1.1
DHCP
ретранслятор
E1/0/2
10.1.1.1
