107
11.
Определение внутреннего идентификатора VLANа
13.1.3
Типичное применение VLANа
Сценарий:

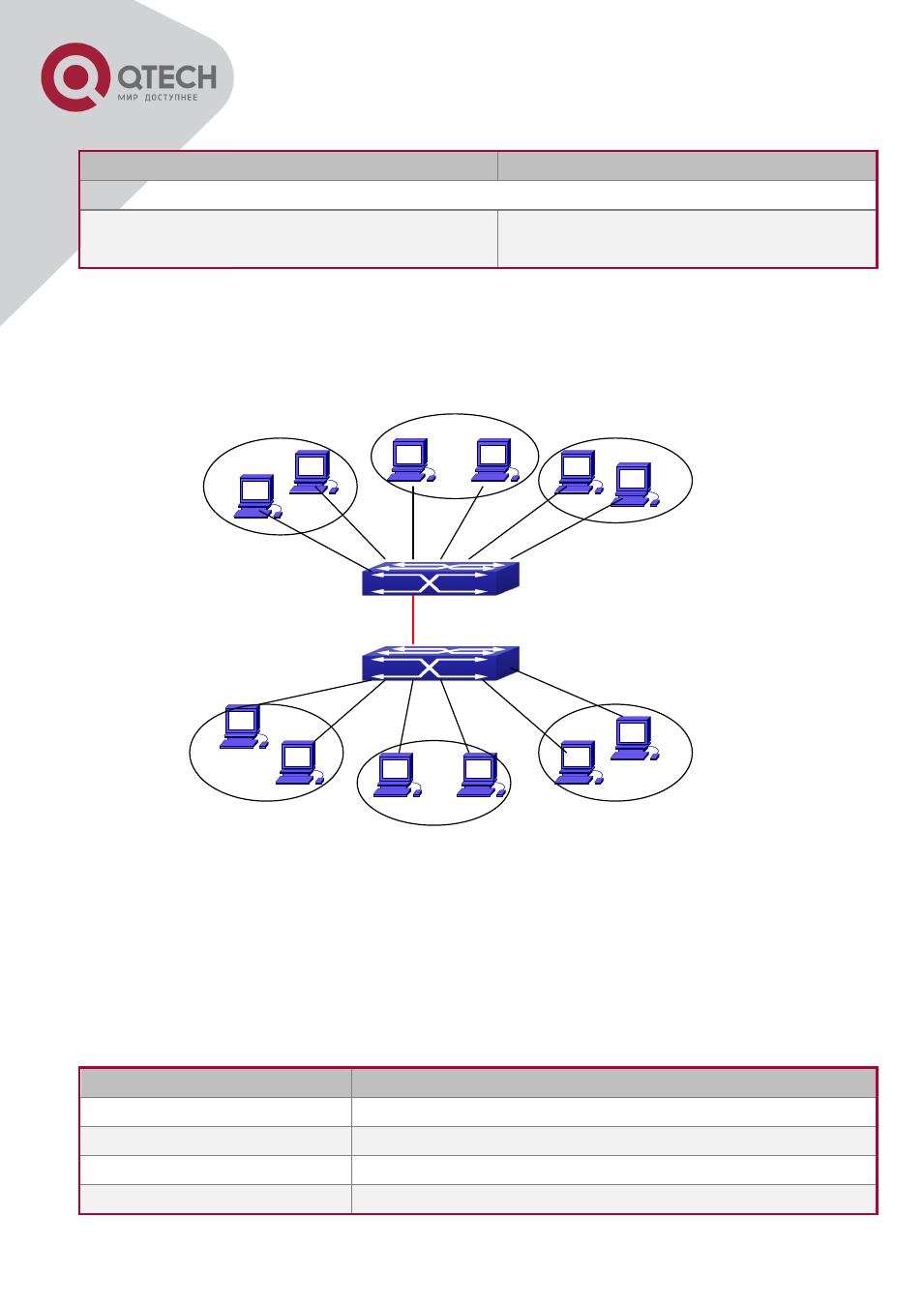

Типичная топология применения VLANа
В соответствии с требованиями приложений и безопасности существующую локальную
сеть необходимо разделить на три VLAN. Три VLAN имеют идентификаторы VLAN2,
VLAN100 и VLAN200. Эти три VLAN охватывают два различных физических места
размещения: площадки A и B.
На каждой площадке имеется коммутатор, требования к связи между площадками
удовлетворяются, если коммутаторы могут выполнять обмен трафиком VLAN.
Объект конфигурации
Описание конфигурации
VLAN2
Site A and site B switch port 2 -4.
VLAN100
Site A and site B switch port 5 -7.
VLAN200
Site A and site B switch port 8 -10.
Trunk port
Site A and site B switch port 11.
Команда
Описание
Режим глобального конфигурирования
vlan <2-4094> internal
Определяет идентификатор внутреннего
VLANа.
VLAN
2
VLAN100
VLAN200
VLAN
2
VLAN100
VLAN200
Транковый канал
Switch
A
Switch
B
PC
PC
PC
PC
PC
PC
PC
PC
Рабочая
станция
Рабочая
станция
Рабочая станция
Рабочая станция
