119
4.
Просмотр конфигурации соответствий трансляции VLANа
13.4.3
Типовое применение трансляции VLАNов
Сценарий:
Пограничные узлы PE1 и PE2 интернет-провайдера поддерживают VLAN данных 20
между CE1 и CE2 из клиентской сети через VLAN 3. Порт 1 PE1 Подключен к CE1, порт
10 подключен к публичной сети, порт 1 PE2 подключен к CE2, порт 10 подключен к
публичной сети.

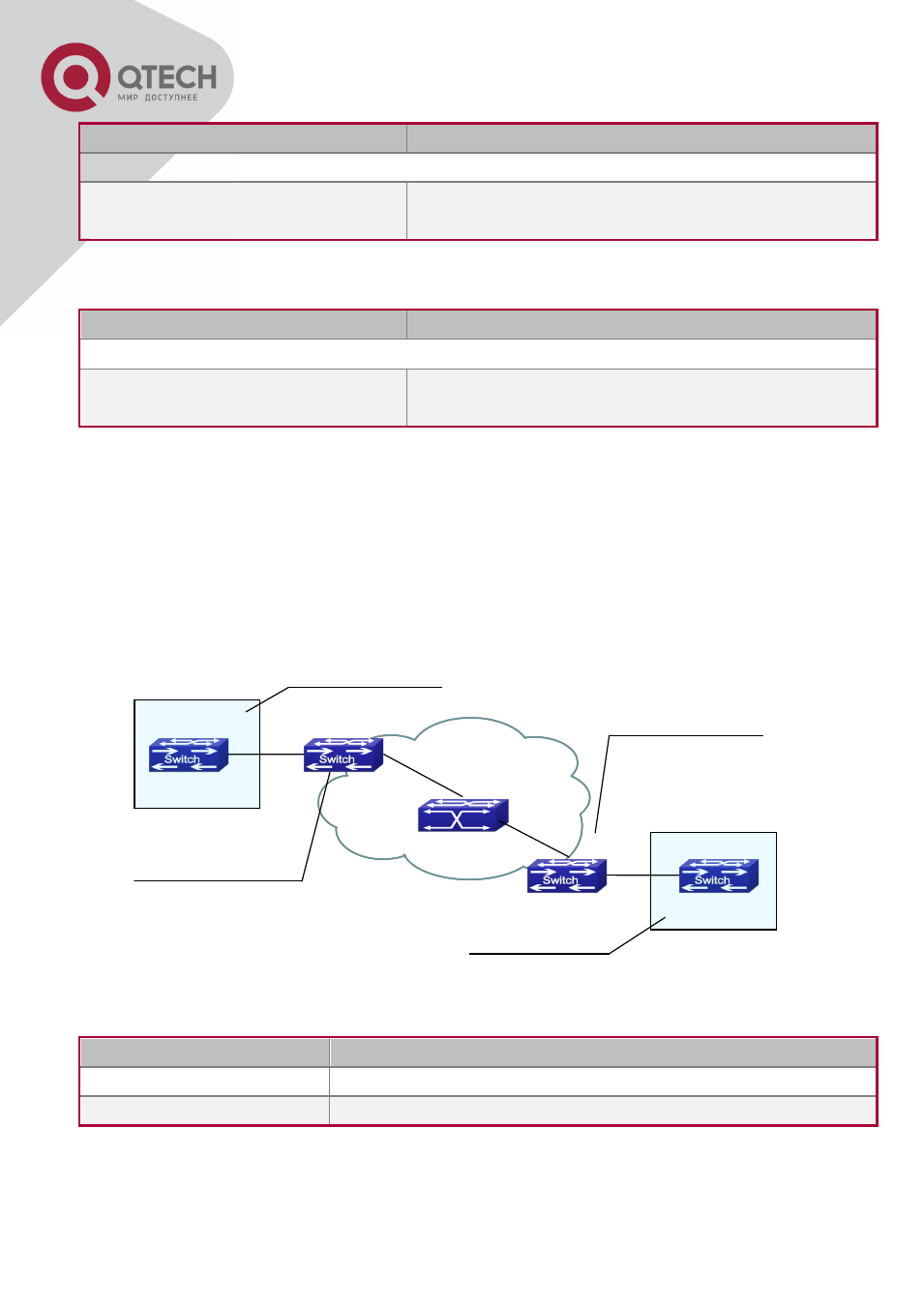

Топология сети с трансляцией VLANов
Объект конфигурации
Описание конфигурации
VLAN-translation
Порт 1 узлов PE1 и PE2.
Trunk port
Порты 1 и 10 узлов PE1 и PE2.
Процедура конфигурирования указана ниже:
PE1, PE2:
Команда
Описание
Режим конфигурирования порта
vlan-translation miss drop in
no vlan-translation miss drop in
Конфигурирование сброса пакетов при
возникновении ошибок трансляции VLANов
Команда
Описание
Режим администратора
show vlan-translation
Просмотр сконфигурированных соответствий
трансляции VLANов
Магистраль
ные сети
P
PE1
PE2
CE1
CE2
Tранковое соединение
Tранковое соединение
Tранковое
соединение
Tранковое
соединение
Клиентские сети1
Клиентские
сети2
На клиентском порту
Trunk VLAN 200-300
На входном порту происходит
трансляция VLAN20 в VLAN3,
выходная трансляция VLAN3 в
VLAN
20 осуществляется на
PE
На клиентском порту
Trunk VLAN 20
На входном порту происходит
трансляция VLAN20 в VLAN3,
выходная трансляция VLAN3
в VLAN20 осуществляется на
PE
