Switch(Config-ClassMap-c1)#match access-group 1
Switch(Config-ClassMap-c1)#exit
Switch(config)#policy-map p1
Switch(Config-PolicyMap-p1)#class c1
Switch(Config-PolicyMap-p1-Class-c1)#policy 10000 4000 exceed-action drop
Switch(Config-PolicyMap-p1-Class-c1)#exit
Switch(Config-PolicyMap-p1)#exit
Switch(config)#interface ethernet 1/0/2
Switch(Config-If-Ethernet1/0/2)#service-policy input p1
Результат конфигурации:
Лист доступа с именем 1 настроен для выборки сегмента 192.168.1.0. Функция QoS
включена глобально. Создана карта классов с именем с1, лист ACL 1 включен в карту
классов. Создана другая карта политик с именем p1. Карта p1 ссылается на карту с1.
Установлены соответствующие политики для ограничения полосы и дополнительных
расширений. Эта карта политик применена на порту ethernet 1/0/2. После того, как
вышеуказанные настройки сделаны, полоса для пакетов из сегмента 192.168.1.0,
проходящих через порт Ethernet 1/0/2, установлена в 10 Мб/с с дополнительным
расширением в 4 Мб. Все пакеты, превышающие данные установки в данном сегменте,
будут сброшены.
Пример 3:
Типовая топология QoS

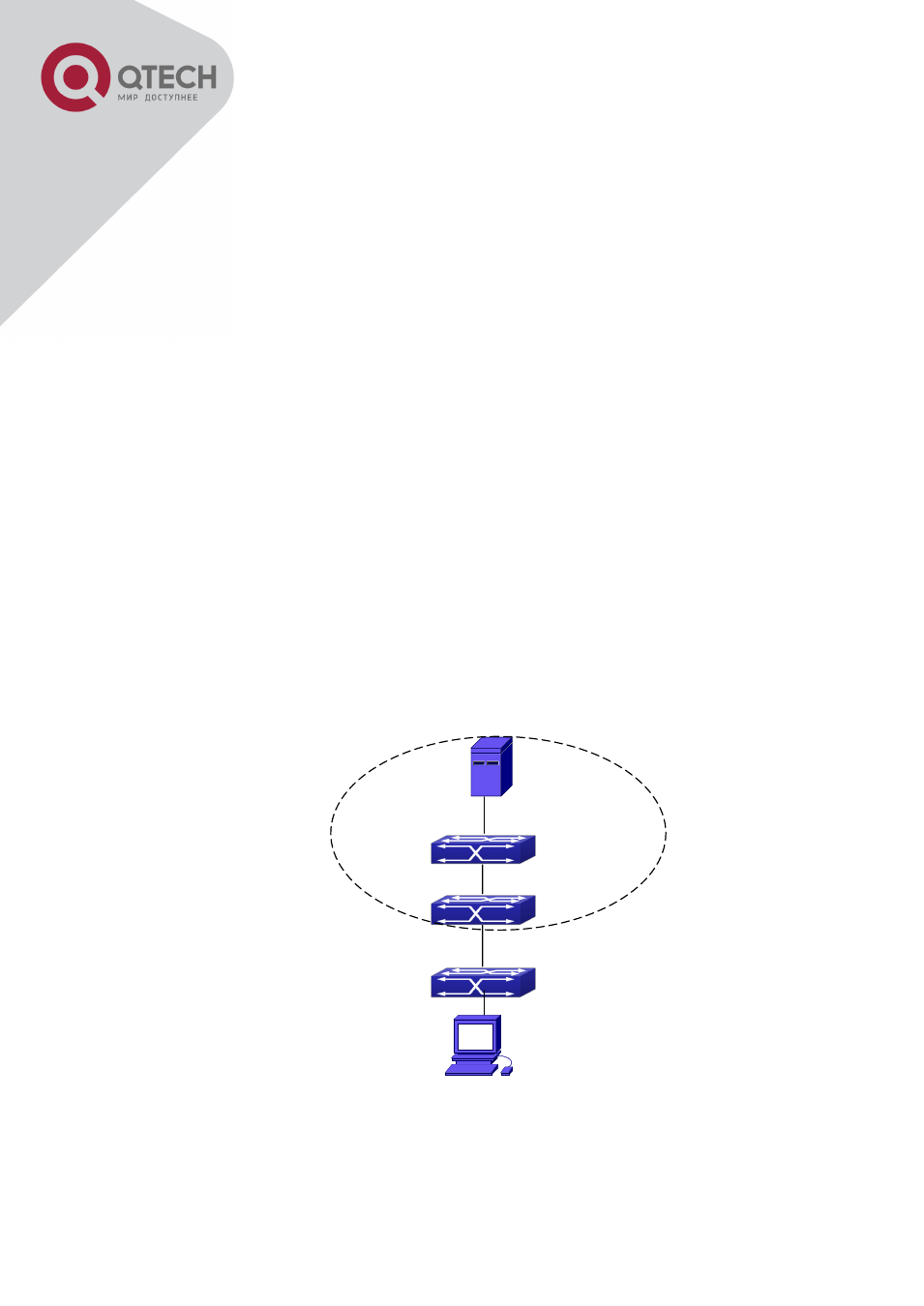

Как показано на рисунке, внутри области, отмеченной пунктиром находится QoS
домен, Switch1 классифицирует различный трафик и назначает различные приоритеты IP.
Для примера, установим приоритет CoS для пакетов из сегмента 192.168.1.0 равным 5
Server
Switch3
Switch1
Switch2
Trunk
QoS area
