7. Настройка приоритетов динамических VLANов
13.5.3
Типовое применение динамического VLANа
Сценарий:
В офисной сети отдел А принадлежит к VLAN100. Несколько сотрудников отдела часто
вынуждены перемещаться внутри офисной сети. Так же требуется обеспечивать доступ
других сотрудников отдела к VLAN100. Допустим, что один из сотрудников – М. MAC
адрес его компьютера – 00-03-0f-11-22-33, когда М переключается в VLAN200 или
VLAN
300, порт, к которому подключается М, конфигурируется как гибридный и
подключается к VLAN100 в режиме «без меток». В этом случае данные VLAN100 будут
передаваться на порт, к которому подключен М, и обеспечивать требования связности в
VLAN100.

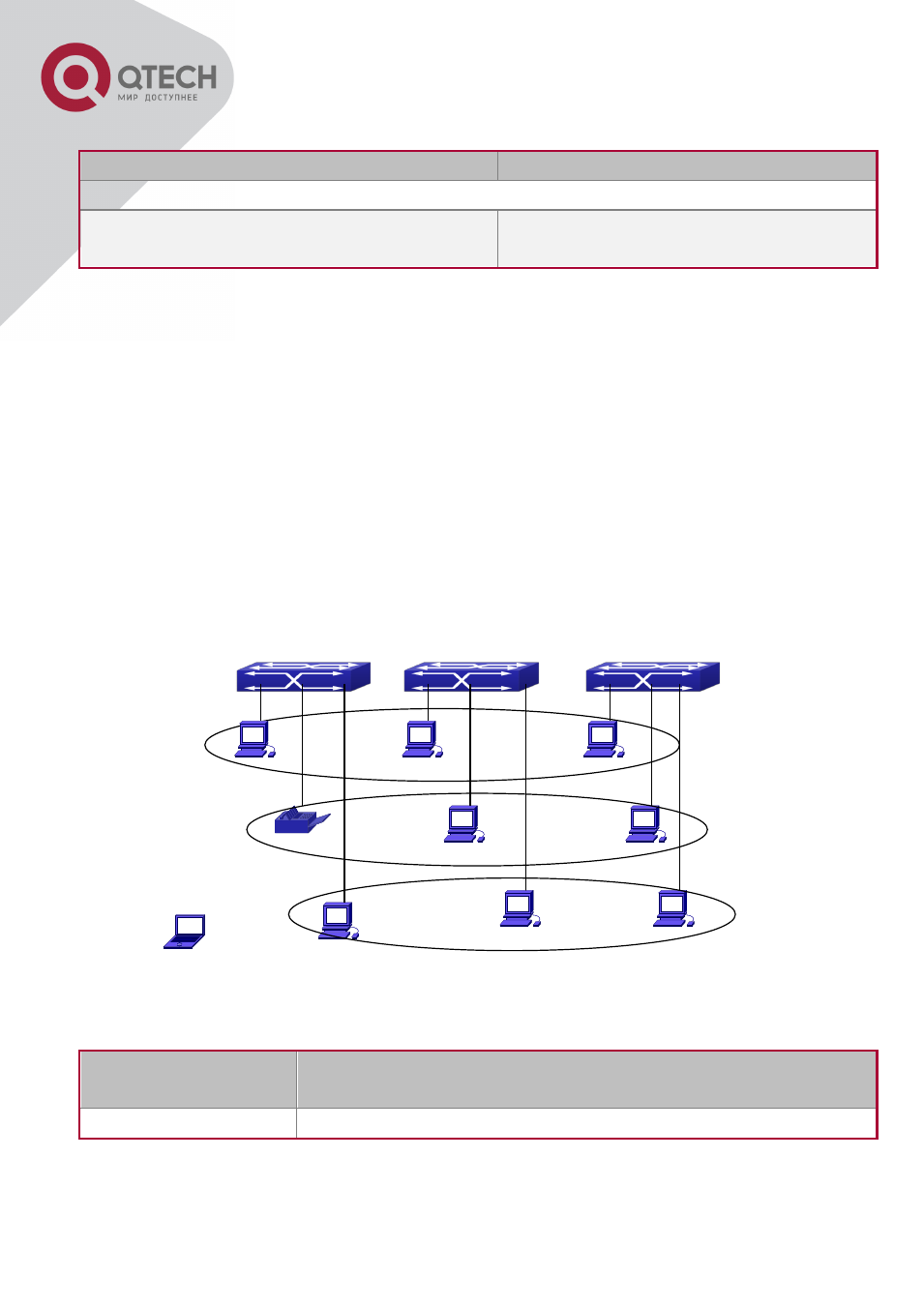

Типовая топология применения динамического VLANа
Объект
конфигурации
Описание конфигурации
MAC-based VLAN Общая конфигурация коммутаторов А,B,C.
Для примера, М подключен к порту Е1/0/1 коммутатора А, тогда процедура
конфигурации будет следующей:
Команда Описание
Режим глобального конфигурирования
dynamic-vlan mac-vlan prefer
dynamic-vlan subnet-vlan prefer
Конфигурация приоритета
динамического VLANа.
SwitchA SwitchB SwitchC
VLAN100
VLAN200
VLAN300
M
