JAGUAR XJ-777 “Инструкция по установке” © Saturn Marketing Ltd.
26
СЕРЫЙ/ЧЕРНЫЙ: (-) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ИНДИКАТОРНОЙ ЛАМПЫ “WAIT-TO-START (НА АВ-
ТОМОБИЛЯХ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ)
При установке системы на автомобиль с дизельным двигателем необходимо подключится к проводу вклю-
чения индикаторной лампы "Wait-to-Start" ("Подождите перед запуском двигателя"), которая находится на
приборной панели автомобилей с дизельным двигателем. Индикаторная лампа горит (т.е. по искомому про-
воду на нее подается питание) до тех пор, пока работают свечи предпускового прогрева двигателя автомо-
биля. Двигатель может быть запущен только тогда, когда погаснет данная индикаторная лампа. Необходи-
мый провод можно найти непосредственно на разъеме, к которому подключена индикаторная лампа. На
ряде автомобилей подключение к данному проводу производится на модуле ECM (модуль управления дви-
гателем). Подключение этого провода необходимо для того, чтобы система могла правильно определить
тип двигателя автомобиля
В большинстве автомобилей на провод включения лампы подается отрицательная полярность ("масса"),
поэтому СЕРЫЙ/ЧЕРНЫЙ провод системы может быть подключен непосредственно к данному проводу
штатной проводки автомобиля. Если в автомобиле на провод включения лампы подается положительная
полярность (лампа включается при подаче питания +12 В), то для изменения полярности необходимо ис-
пользовать дополнительное реле. Обычно в штатной проводке автомобиля используется следующий цвет:
- Грузовые автомобили Chevrolet и GM/GMC – Голубой или Темно-синий.
- Грузовые автомобили Ford – Черный/Розовый;
- Грузовые автомобили Dodge Ram – Оранжевый/Черный или Черный/Оранжевый.
Поиск провода включения индикаторной лампы "Wait-to-Start" и определение его полярности:
1. Переключите мультиметр в режим измерения напряжения постоянного тока (установите пределы изме-
рения на 12 В или 20 В).
2. Подключите щуп (+) мультиметра к источнику питания +12 В.
3. Подключите щуп (-) мультиметра к проводу, который предположительно ведет к индикаторной лампе.
4. Поверните ключ в замке зажигания автомобиля в положение "зажигание".
5. Если мультиметр будет показывать напряжение 12 В до тех пор, пока индикаторная лампа не погаснет,
значит, Вы нашли правильный провод и этот провод имеет отрицательную полярность (пока горит инди-
каторная лампа, на этом проводе будет "масса").
6. Если мультиметр показывает напряжение 0 В, пока индикаторная лампа горит, а затем показывает 12 В,
значит, Вы нашли правильный провод и этот провод имеет положительную полярность (пока горит инди-
каторная лампа, на этом проводе будет +12 В).

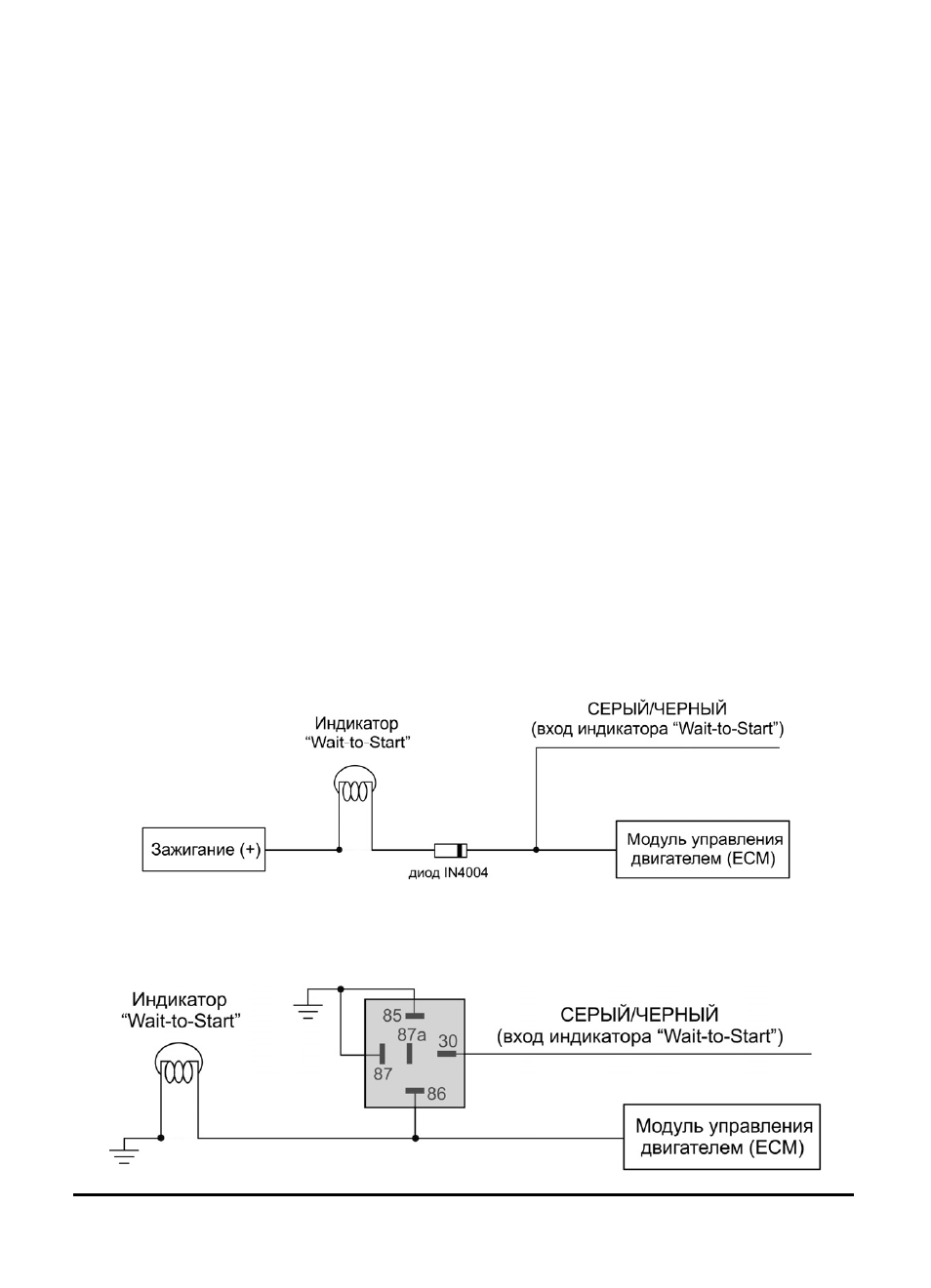

ПОДКЛЮЧЕНИЕ К ЦЕПИ ВКЛЮЧЕНИЯ ИНДИКАТОРНОЙ ЛАМПЫ "WAIT-TO-START"
ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ (-)
Примечание: В штатный провод включения лампы между самой индикаторной лампой и модулем управ-
ления двигателем (ECM) необходимо установить диод, рассчитанный на ток 1 А.
ПОДКЛЮЧЕНИЕ К ЦЕПИ ВКЛЮЧЕНИЯ ИНДИКАТОРНОЙ ЛАМПЫ " WAIT-TO-START"
ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ (+)
