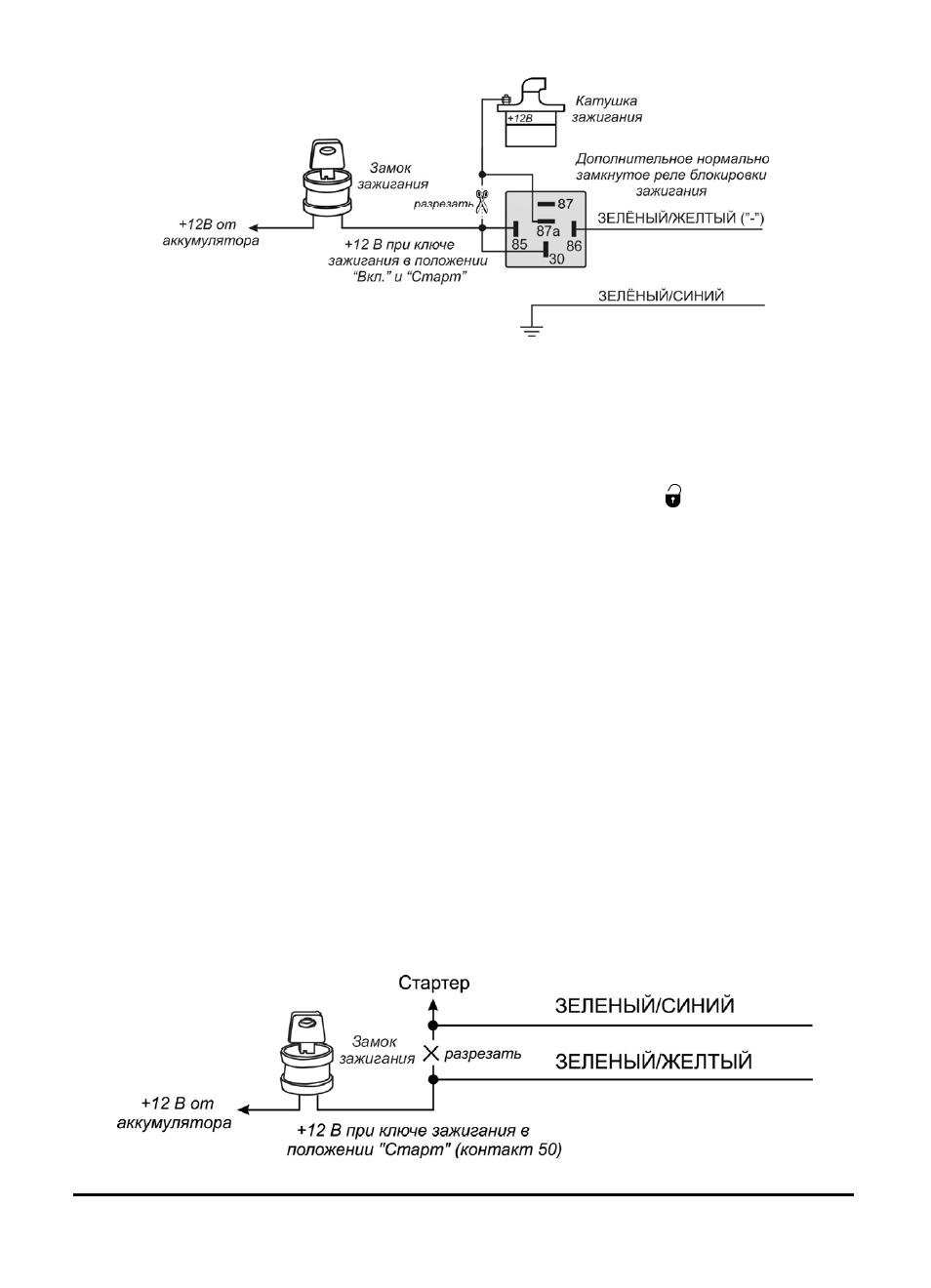

Схема подключения ЗЕЛЕНОГО/ЖЕЛТОГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ЗЕЛЕ-
НЫЙ/ЖЕЛТЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
2) Если автомобиль оборудован электрическими стеклоподъемниками ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может
быть запрограммирован как “выход для закрывания окон автомобиля при постановке системы на
охрану”.
В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться с ЗЕЛЕНЫМ/СИНИМ проводом на 30 секунд
после постановки системы на охрану с помощью передатчика. Нажатие кнопки передатчика в течение
этих 30 секунд остановит работу данного выхода системы (система при этом останется в режиме охраны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-
ход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на массу или на +12 В происходит закрывание окон. Подсоедините ЗЕ-
ЛЕНЫЙ/ЖЕЛТЫЙ провод к данному проводу. Подсоедините ЗЕЛЕНЫЙ/СИНИЙ провод системы к массе
или к +12 В в зависимости от полярности управляющего провода.
3) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “выход для дополнительной
блокировки двигателя Н.Р. реле”. В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться с ЗЕЛЕ-
НЫМ/СИНИМ проводом при выключенном режиме охраны и при включенном зажигании и может использо-
ваться для блокировки двигателя. Максимальный ток нагрузки встроенного реле 20А, при необходимости
используйте дополнительное реле
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы к проводу от замка зажигания, на ко-
торый поступает напряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и
присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от соленоида стартера к ЗЕЛЕНОМУ/СИНЕМУ про-
воду системы.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
