ЗЕЛЕНЫЙ/СИНИЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА ЗЕЛЕ-
НОГО/ЖЕЛТОГО ПРОВОДА СИСТЕМЫ
Подсоединение данного провода определяет полярность сигнала силового выхода ЗЕЛЕНОГО/ЖЕЛТОГО
провода системы (см. выше)
Подсоединение:
♦ Для того чтобы силовой выход ЗЕЛЕНОГО/ЖЕЛТОГО провода был отрицательной полярности, под-
соедините ЗЕЛЕНЫЙ/СИНИЙ провод к “массе”.
♦ Для того чтобы силовой выход ЗЕЛЕНОГО/ЖЕЛТОГО провода был положительной полярности, под-
соедините ЗЕЛЕНЫЙ/СИНИЙ провод к +12В через предохранитель.
ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ
ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ
ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально разомкнутым реле блокировки стартера.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен ис-
пользоваться только для управления катушкой реле блокировки стартера.
Подсоединение: ОРАНЖЕВЫЙ/БЕЛЫЙ провод системы к клемме № 86 реле. Подсоедините клемму № 85
реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находит-
ся в положении “СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И СТАРТ» (для схемы блокировки це-
пи зажигания), и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87 реле. Подсое-
дините другую часть провода к клемме № 30 реле как показано на схеме.

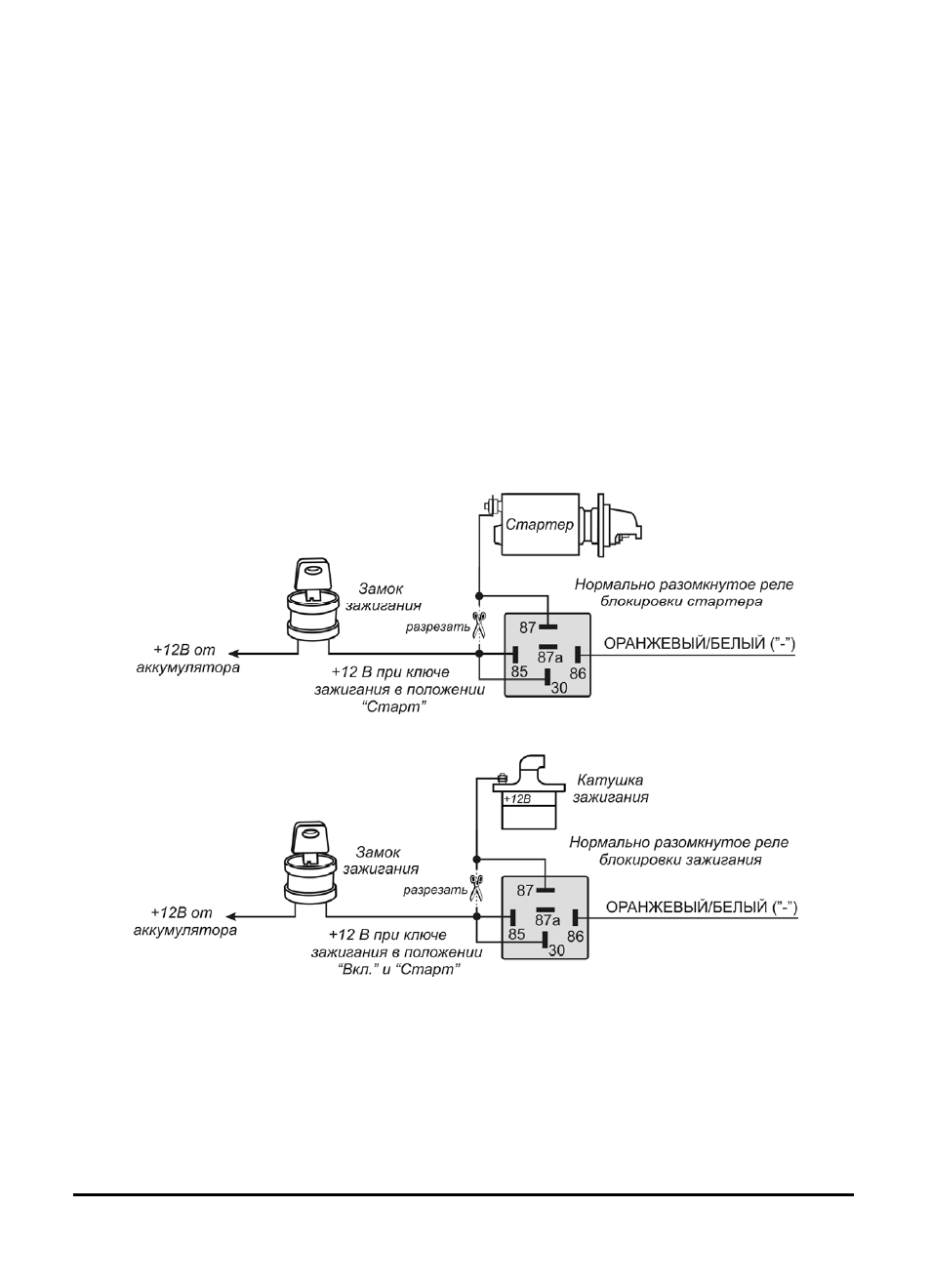

Схема подключения ОРАНЖЕВОГО/БЕЛОГО провода для блокировки цепи зажигания автомобиля:
Примечание: Обратите внимание на то, что питание на реле блокировки будет подаваться только в мо-
мент попытки завести двигатель. Таким образом, рее блокировки будет потреблять энергию аккумулятора
только в момент попытки запуска в то время, когда система находится в режиме охраны.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАНЖЕ-
ВЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
