JAGUAR XJ-777 “Инструкция по установке” © Saturn Marketing Ltd.
21

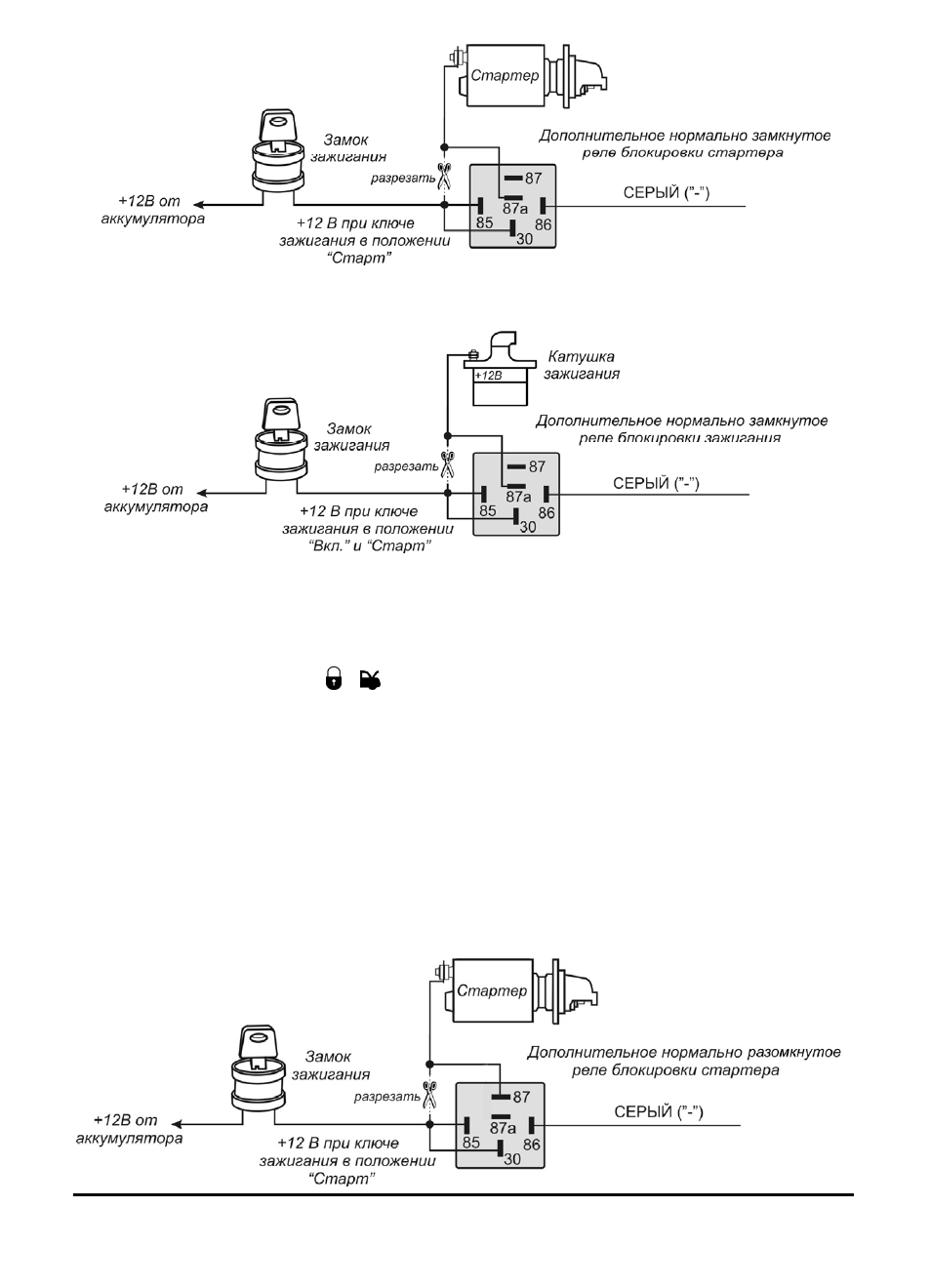

Схема подключения СЕРОГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
3) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход при выключенном
режиме охраны” (программируемая функция № 2.6) и тогда СЕРЫЙ провод уже более не будет замыкать-
ся на “массу” при нажатии кнопок и
передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на
“массу” при выключении режима охраны и может использоваться для управления дополнительным нор-
мально разомкнутым реле блокировки стартера или зажигания. Ниже описан вариант подключения для до-
полнительной блокировки стартера.
ВНИМАНИЕ: Для блокировки стартера в программируемой функции №2.14 должен быть выбран режим
работы блокировок №1 или №2, для блокировки цепи зажигания функция №2.14 должна быть запро-
граммирована в состояние №3 или №4.
Подсоединение: Подсоедините СЕРЫЙ провод системы к клемме № 86 дополнительного реле. Подсоеди-
ните клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ
зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ зажига-
ния находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 30 реле. Подсое-
дините другую часть провода, идущую к соленоиду стартера, к клемме № 87 реле.
