JAGUAR XJ-777 “Инструкция по установке” © Saturn Marketing Ltd.
14
2) Если в автомобиле используются концевые выключатели дверей положительной полярности, КОРИЧ-
НЕВЫЙ провод может быть также запрограммирован как “(-) вход для подключения 5-проводного электро-
привода” (программируемая функция № 2.2). В этом случае, при замыкании КОРИЧНЕВОГО провода на
“массу” система будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключе-
нии от "массы" - импульс для запирания дверей автомобиля, но только при выключенном режиме охра-
ны.
Использование данной функции позволит Вам реализовать функцию “центрального замка” без необходи-
мости использования дополнительного модуля, достаточно будет только установить один 5-проводный
электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за-
пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав-
томобиля.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-
те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-
ните к нему КОРИЧНЕВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-
дом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к "массе" автомобиля.
Третий провод встроенной контактной группы заизолируйте.
ТЕМНО-СИНИЙ ПРОВОД: СИЛОВОЙ ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 (20А)
На ТЕМНО-СИНЕМ проводе появится сигнал определенной полярности на 1 секунду при нажатии кнопки
передатчика на 2 секунды при снятой охране и выключенном зажигании. Данный выход используется в пер-
вую очередь для дистанционного открывания электрического замка крышки багажника (если автомобиль им
оборудован).
Примечание: Выход для отпирания крышки багажника будет также работать при включенном зажигании, но
только если в этот момент открыта одна из дверей автомобиля. Это предотвратит случайное открывание
багажника при движении автомобиля.
Если же данный выход системы активизирован при включенном режиме охраны, то в этом случае система
одновременно на 3 секунды отключит датчик
удара и триггер багажника для того, чтобы
открывание багажника не вызвало срабаты-
вание системы. Через 3 секунды после того,
как багажник будет закрыт, система опять
автоматически возьмет эти цепи под охрану.

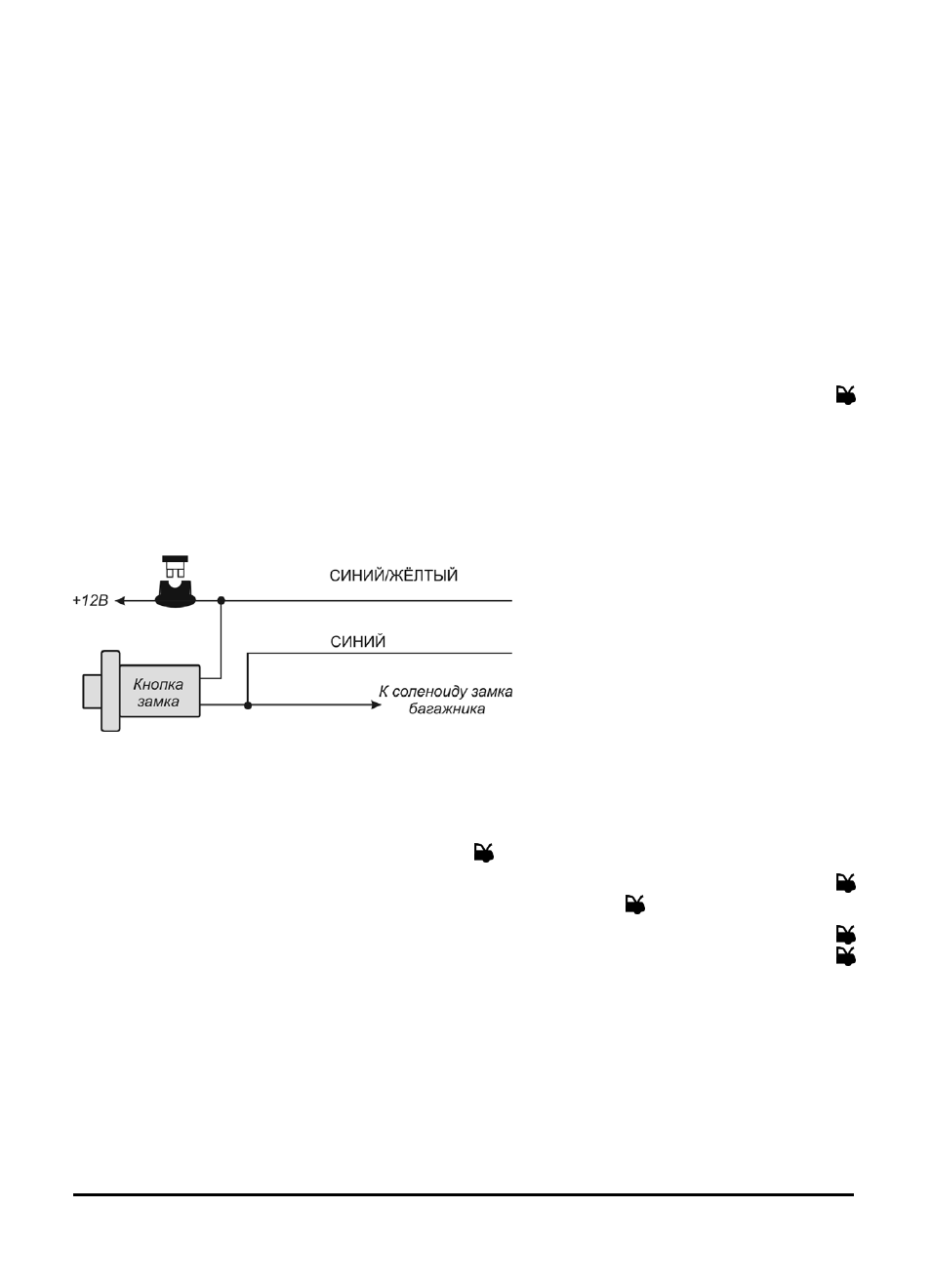

Подсоединение: Для дистанционного отпи-
рания замка багажника подсоедините ТЕМ-
НО-СИНИЙ провод и ТЕМНО-СИНИЙ/ ЖЕЛ-
ТЫЙ провод системы как показано на схеме.
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-
ными иными дополнительными устройствами. Режим работы выхода канала 2 системы в этом случае
может быть запрограммирован при установке системы (программируемая функция № 2.4) как
♦ “импульсный” сигнал выбираемой полярности, активизируется на
1 секунду при нажатии кнопки пере-
датчика на 2 секунды или на все время, пока кнопка удерживается нажатой, но не более 30 с;
♦ “постоянный” сигнал (или “защелка”) выбираемой полярности, активизируемый при нажатии кнопки
передатчика на 2 секунды и работающий до следующего нажатия кнопки передатчика на 2 секунды;
♦ “таймерный 30-секундный” сигнал выбираемой полярности, активизируемый при нажатии кнопки
передатчика на 2 секунды и работающий в течение 30 секунд, либо до следующего нажатия кнопки
передатчика на 2 секунды.
В любом из описанных выше случаев:
♦ выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
♦ для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания
системы, система автоматически отключит вход датчика удара, вход дополнительного датчика и вход
триггера зажигания на все время, пока выход канала 2 активизирован, + еще 3 секунды. Если вход одно-
го из датчиков системы или вход зажигания остается активным после окончания работы выхода канала 2
системы – данная зона будет обойдена, сирена системы подаст 3 сигнала, указатели поворота включат-
ся 3 раза, а СИД системы в течение 30 секунд будет мигать сериями вспышек через паузу, указывая
обойденную зону.
