JAGUAR XJ-777 “Инструкция по установке” © Saturn Marketing Ltd.
23
В автомобиле с ручной коробкой пере-
дач
подсоедините КОРИЧНЕ-
ВЫЙ/БЕЛЫЙ провод системы к проводу,
замыкающемся на “массу” при взведении
ручного тормоза.

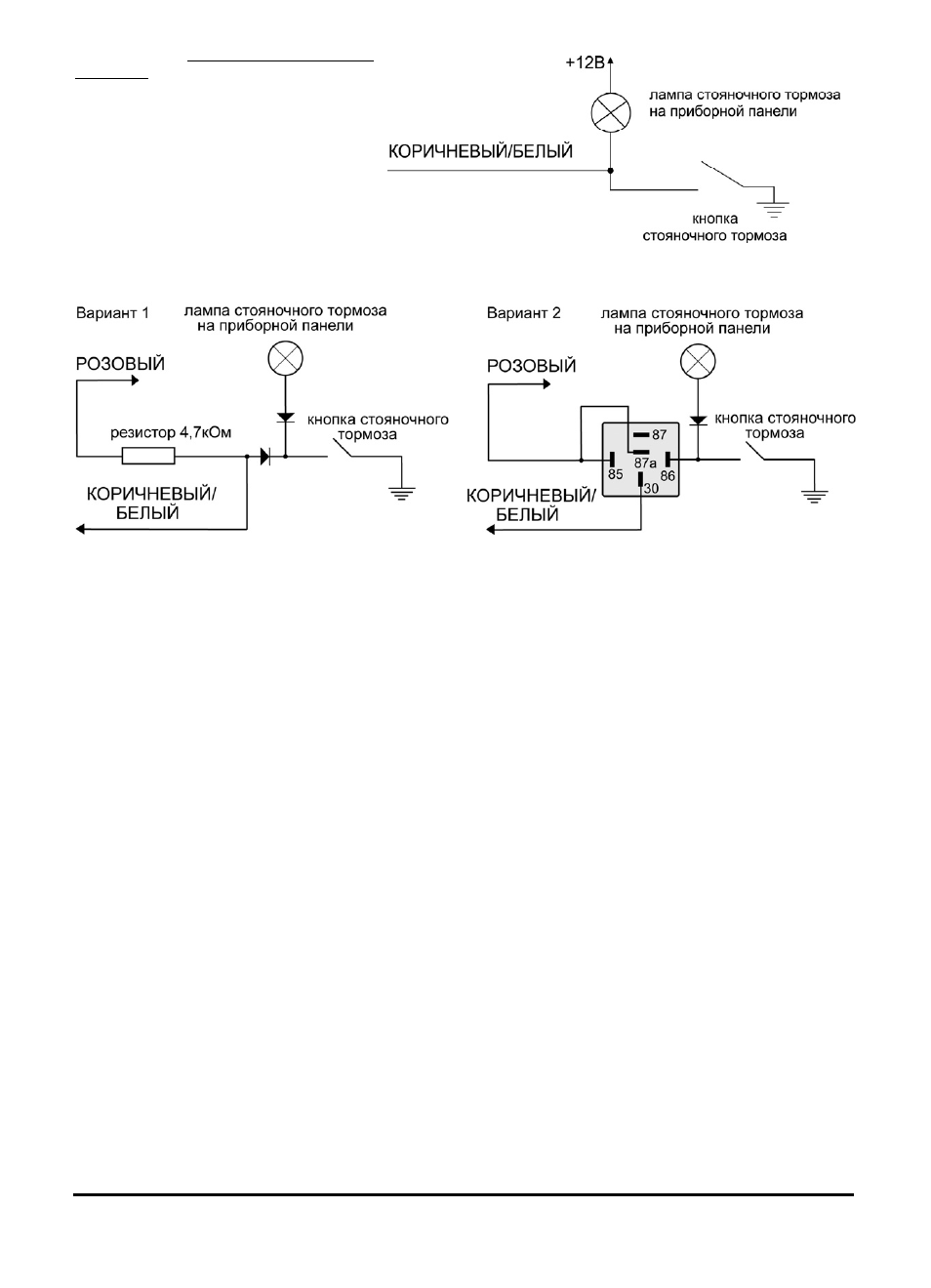

Примечание: В некоторых автомобилях
со светодиодной панелью приборов и
ручной коробкой переключения передач
для обеспечения работы системы дис-
танционного запуска двигателя необхо-
димо ввести развязку КОРИЧНЕВОГО/БЕЛОГО провода и концевика стояночного тормоза автомобиля.
Сделать это можно двумя способами:
ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ (ЗОНА ОХРАНЫ 3)
/ (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ти
ПРОВОДНОГО ЭЛЕКТРОПРИВОДА / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ГАБАРИТНЫХ ОГНЕЙ / (+) ВХОД
ДЛЯ ПОСТАНОВКИ НА ОХРАНУ
1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля при включенном режи-
ме охраны обеспечивает немедленное срабатывание системы. Подсоединение триггера двери также необ-
ходимо для обеспечения работы функции пассивной постановки на охрану и ряда других охранных и сер-
висных функций системы.
Подсоединение: Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании
двери (большинство автомобилей Ford, ГАЗ), Вы должны подсоединить ФИОЛЕТОВЫЙ провод к штатному
концевому выключателю.
ВНИМАНИЕ: Не используйте ФИОЛЕТОВЫЙ провод, если концевые выключатели дверей отрицательной
полярности (См. подключение КОРИЧНЕВОГО провода выше).
2) Если в автомобиле используются концевые выключатели дверей отрицательной полярности, ФИОЛЕТО-
ВЫЙ провод может быть также запрограммирован как “(+) вход для подключения 5-проводного электроприво-
да” (программируемая функция № 2.2). В этом случае, при замыкании ФИОЛЕТОВОГО провода на +12 В сис-
тема будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключении от +12 В -
импульс для запирания дверей автомобиля, но только при выключенном режиме охраны.
Использование данной функции позволит Вам реализовать функцию “центрального замка” без необходи-
мости использования дополнительного модуля, достаточно будет только установить один 5-проводный
электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за-
пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав-
томобиля.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-
те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-
ните к нему ФИОЛЕТОВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-
дом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к постоянному пита-
нию +12В автомобиля. Третий провод встроенной контактной группы заизолируйте.
3) ФИОЛЕТОВЫЙ провод может быть также запрограммирован как “(+) вход для подключения габаритных ог-
ней”. В этом случае, присутствие сигнала положительной полярности на данном входе при постановке на
охрану вызовет отсылку предупредительного сигнала системой на брелок-передатчик, извещающего о не-
выключенных габаритах.
Подсоединение: Подсоедините ФИОЛЕТОВЫЙ провод системы (используя, при необходимости, дополни-
тельные реле) к габаритным огням автомобиля.
