JAGUAR XJ-777 “Инструкция по установке” © Saturn Marketing Ltd.
25
Если в автомобиле используется многокатушечная система зажигания систему можно подключить к мину-
совому (-) выводу одной из катушек. Обратите внимание, что на проводах отдельных катушек многокату-
шечной системы зажигания будет более низкое значение напряжения переменного тока. Подключение к
выводу катушки зажигания автомобиля все-таки наименее желательно, поскольку импульсы в данной цепи
имеют сложную форму и высокий уровень помех.
ВНИМАНИЕ: При поиске провода тахометра никогда не используйте проверочную лампу или логический
пробник! Это может привести к повреждению систем автомобиля.
Поиск провода тахометра с помощью мультиметра:
1. Переключите мультиметр в режим измерения напряжения переменного тока (установите пределы из-
мерения на 12 В или 20 В).
2. Подсоедините щуп (-) мультиметра к "массе" (кузову автомобиля).
3. Запустите двигатель автомобиля.
4. Проверьте предполагаемый провод тахометра с помощью красного (+) щупа мультиметра.
5. Если проверяемый провод является проводом тахометра, мультиметр покажет напряжение переменно-
го тока в пределах от 1 В до 6 В.
ВНИМАНИЕ: После подключения ФИОЛЕТОВОГО/БЕЛОГО провода необходимо провести процедуру про-
граммирования в память системы уровня оборотов, соответствующих работе двигателя на холостом ходу.
ЗЕЛЕНЫЙ/ЧЕРНЫЙ: (-) ТРИГГЕР КАПОТА (ЗОНА ОХРАНЫ 6) / ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА
ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ
ВНИМАНИЕ: Для обеспечения работы системы дистанционного запуска двигателя автомобиля ЗЕЛЕ-
НЫЙ/ЧЕРНЫЙ провод системы должен быть подключен к концевому выключателю капота.
a) Когда система находится в режиме охраны, при замыкании ЗЕЛЕНОГО/ЧЕРНОГО провода на “массу”
произойдет немедленное срабатывание системы (зона охраны 6).
Данный вход используется также для блокировки запуска двигателя при открытом капоте автомобиля и для
выключения двигателя, работающего под управлением системы дистанционного запуска, при открывании
капота автомобиля.
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод к предварительно установленному концевому
выключателю капота автомобиля.

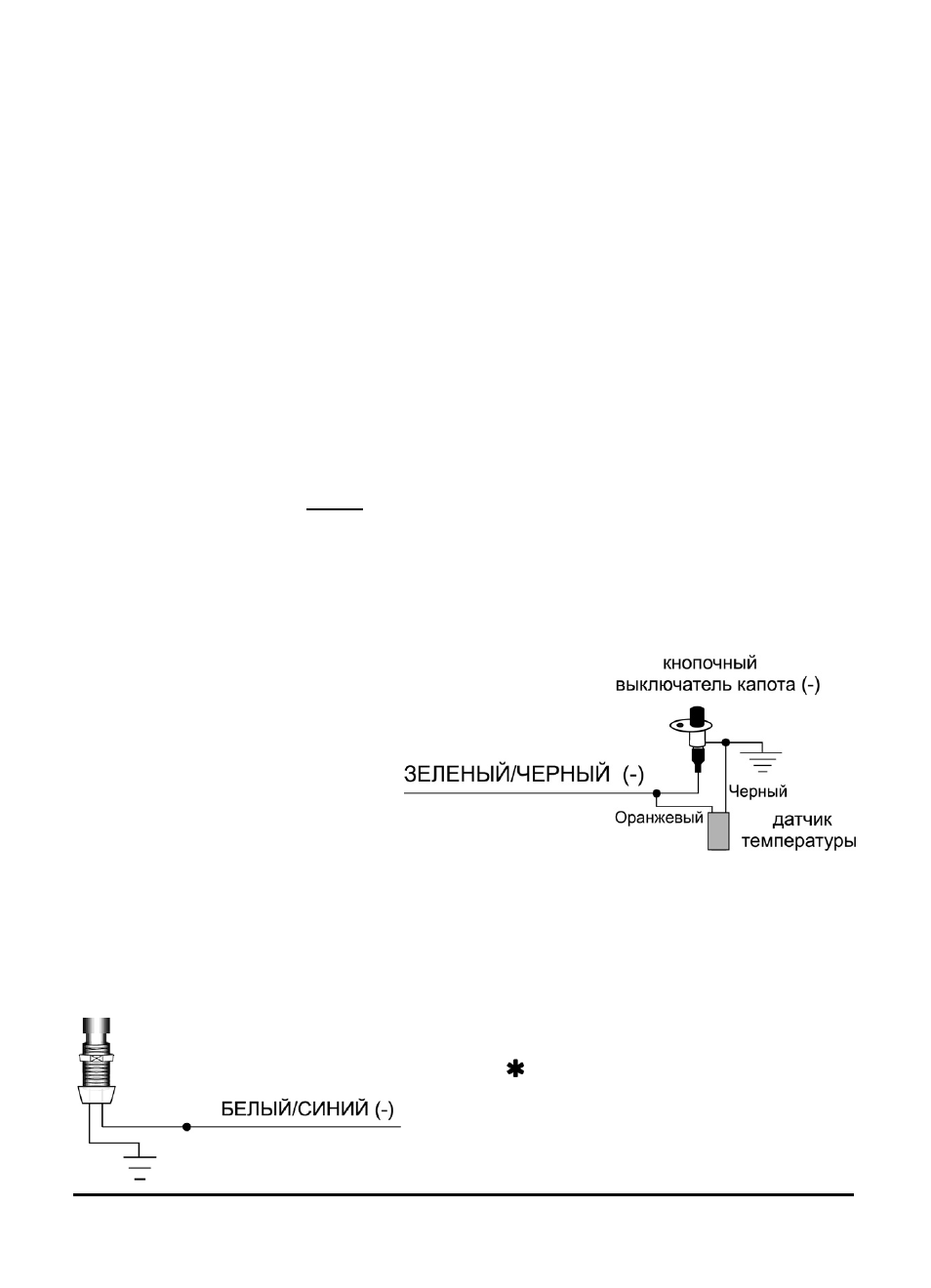

b) К ЗЕЛЕНОМУ/ЧЕРНОМУ проводу также
подключается датчик температуры двига-
теля, установленный под капотом авто-
мобиля. В этом случае при закрытом ка-
поте система сможет получать информа-
цию о температуре двигателя и сможет
использовать ее при автоматическом за-
пуске двигателя по датчику температуры.
Подключите датчик температуры как пока-
зано на схеме:
ЧЕРНЫЙ ПРОВОД: “МАССА” (ЗОНА ОХРАНЫ 7)
Черный провод подает “массу” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к за-
земленным частям корпуса автомобиля.
БЕЛЫЙ/СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВХОД УПРАВЛЕНИЯ ДИСТАНЦИОННЫМ ЗАПУСКОМ
ДВИГАТЕЛЯ АВТОМОБИЛЯ
Кратковременная подача сигнала отрицательной полярно-
сти на данный вход системы аналогична 2-секундному нажа-
тию кнопки
передатчика и будет вызывать запуск или
глушение двигателя.
Подсоединение: Вы можете подсоединить этот провод к
дополнительной кнопке для ручного включения или выклю-
чения дистанционного запуска двигателя автомобиля.
