JAGUAR XJ-777 “Инструкция по установке” © Saturn Marketing Ltd.
19
ОСНОВНОЙ 24-КОНТАКТНЫЙ РАЗЪЕМ (НИЖНИЙ РЯД):
ЖЕЛТЫЙ/ЧЕРНЫЙ: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА СОСТОЯНИЯ ЗАПУСКА / ОТРИЦАТЕЛЬНЫЙ
ВЫХОД 200 мА ДЛЯ ОТКЛЮЧЕНИЯ ШТАТНОЙ СИГНАЛИЗАЦИИ АВТОМОБИЛЯ

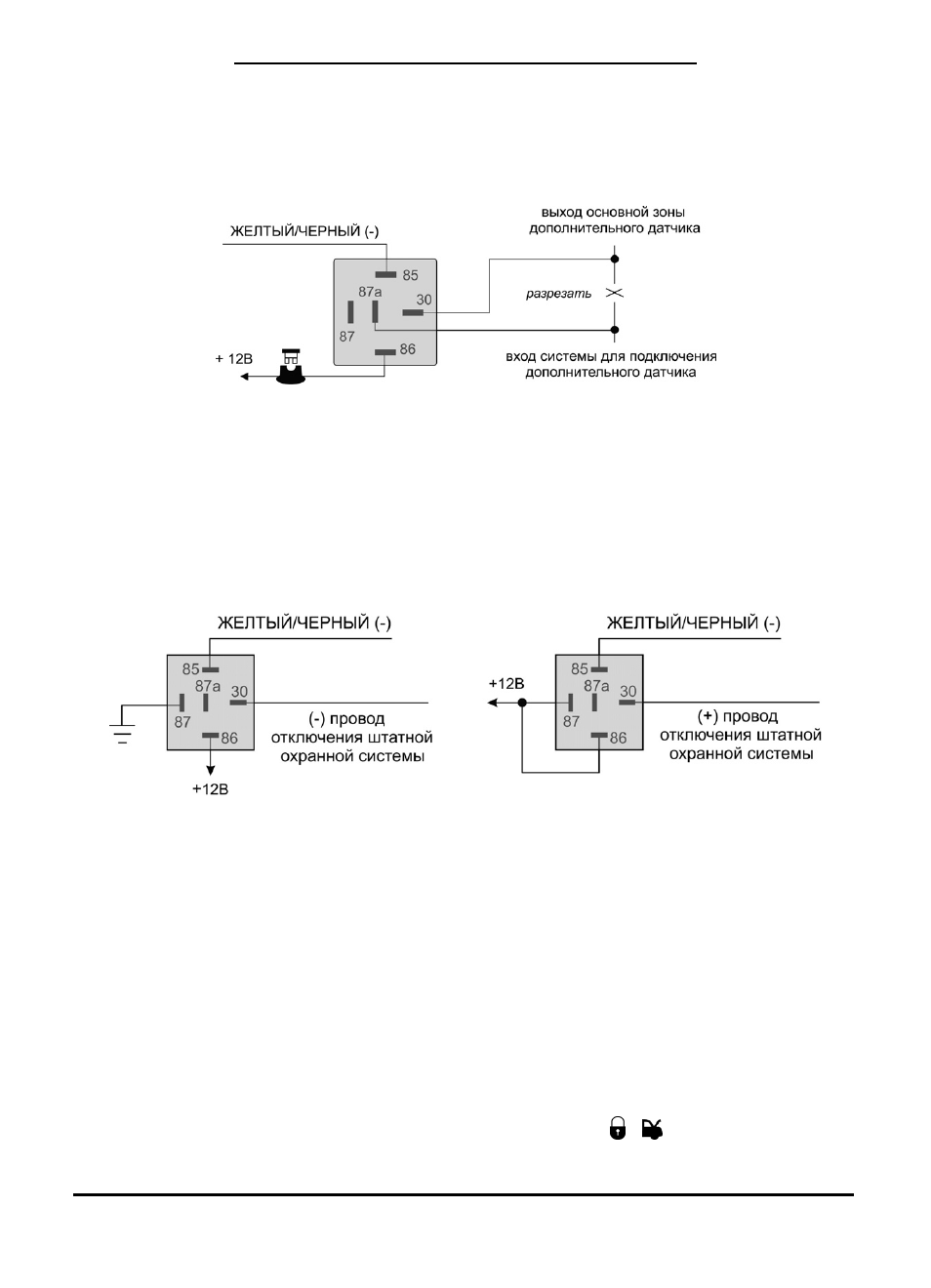

1) На ЖЕЛТЫЙ/ЧЕРНЫЙ провод подается сигнал отрицательной полярности 200 мА в течение всего вре-
мени работы двигателя автомобиля под управлением системы дистанционного или автоматического запус-
ка. Данный провод может использоваться для отключения дополнительных датчиков на время работы дви-
гателя (с использованием дополнительных реле), как показано на схеме ниже.
2) ЖЕЛТЫЙ/ЧЕРНЫЙ провод может быть запрограммирован таким образом (функция № 2.13), что он будет
замыкаться на “массу” каждый раз при дистанционном или автоматическом запуске двигателя автомобиля
и может использоваться для отключения штатной сигнализации (противоугонной системы) автомобиля при
запуске двигателя. Для подачи импульса отрицательной (-) или положительной (+) полярности на штатную
систему сигнализации, установленную на автомобиле, используйте дополнительные реле, как показано на
схемах ниже.
Подключение к (-) проводу снятия штатной
сигнализации с охраны с использованием
дополнительного реле
Подключение к (+) проводу снятия штатной
сигнализации с охраны с использованием
дополнительного реле
СЕРЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ИМПУЛЬСНЫЙ ВЫХОД 200 мА (КАНАЛ 3) / ВЫХОД ПРИ ВКЛЮ-
ЧЕННОМ РЕЖИМЕ ОХРАНЫ / ВЫХОД ПРИ ВЫКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ / ВЫХОД ДЛЯ ЗА-
КРЫВАНИЯ ОКОН АВТОМОБИЛЯ / ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ
ВНИМАНИЕ: Используйте данный провод только для управления дополнительным реле или подачи сиг-
нала на слаботочный вход! Транзисторный выход способен обеспечить подачу тока, не превышающего
200 мА. Подключение СЕРОГО провода непосредственно к соленоиду электродвигателя или другому
устройству, потребляющему большой ток, может привести к повреждению данного выхода системы.
В зависимости от состояния программируемой функции № 2.6 СЕРЫЙ провод системы может использо-
ваться как:
♦ отрицательный выход канала 3 (заводская установка функции № 2.6)
♦ отрицательный выход при включенном режиме охраны для блокировки двигателя Н.З. реле
♦ отрицательный выход при включенном режиме охраны для блокировки двигателя Н.Р. реле
♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану
♦ отрицательный выход для отпирания всех дверей
1) Штатная функция СЕРОГО провода системы - “отрицательный выход канала 3 системы”. СЕРЫЙ
провод будет замыкаться на “массу” при одновременном нажатии кнопок и
передатчика на 2 секунды
и может использоваться для дистанционного управления дополнительными устройствами.
