JAGUAR XJ-777 “Инструкция по установке” © Saturn Marketing Ltd.
24
4) Кратковременная подача сигнала положительной полярности на данный вход системы аналогична нажа-
тию кнопки брелока-передатчика и будет вызывать постановку системы на охрану.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-
те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-
ните к нему ФИОЛЕТОВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-
дом встроенной контактной группы, когда дверь заперта. Подключите этот провод к постоянному питанию
+12В автомобиля. Третий провод встроенной контактной группы заизолируйте.
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА (ЗОНА ОХРАНЫ 2)
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про-
изойдет немедленное срабатывание системы (зона охраны 2).
Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленному концевому
выключателю багажника отрицательной полярности.
ФИОЛЕТОВЫЙ/БЕЛЫЙ: (-) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ТАХОМЕТРА АВТОМОБИЛЯ / (-) ВХОД КОН-
ТРОЛЬНОЙ ЛАМПЫ ДАВЛЕНИЯ МАСЛА
1) ФИОЛЕТОВЫЙ/БЕЛЫЙ провод используется для контроля двигателя по датчику давления масла или
по лампе разряда аккумуляторной батареи (программируемая функция № 2.8).
Поиск провода включения индикаторной лампы давления масла (разряда батареи):
1. Подключите мультиметр к проводу, который предположительно ведет к индикаторной лампе.
2. Поверните ключ в замке зажигания автомобиля в положение "зажигание".
3. Если мультиметр будет показывать напряжение от 0 до 6 В до тех пор, пока двигатель не заведется, и
будет показывать более 7 В после того, как двигатель заведется и индикаторная лампа погасла, значит,
Вы нашли правильный провод и этот провод имеет отрицательную полярность.

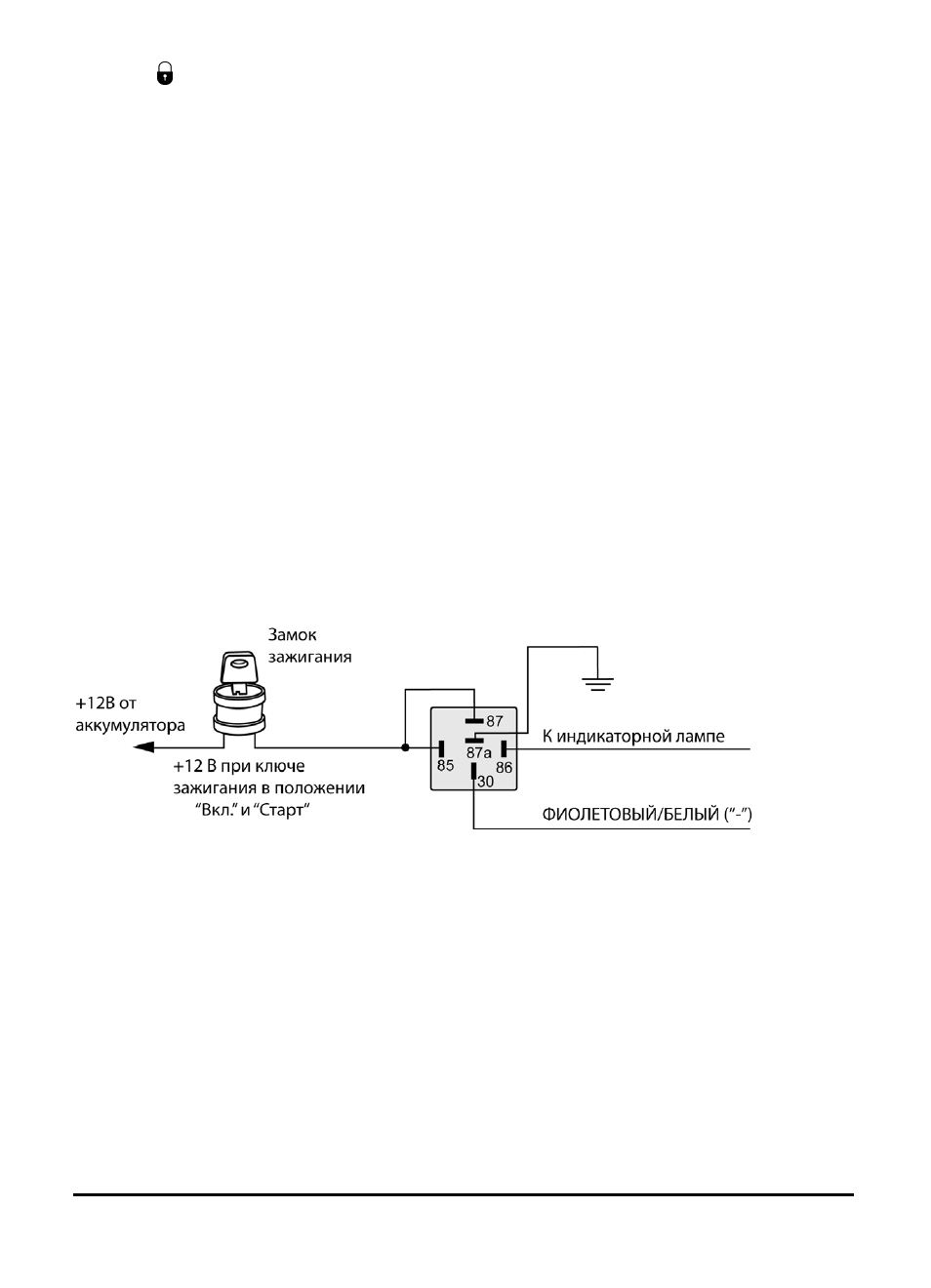

4. Если мультиметр будет показывать напряжение 12 В пока индикаторная лампа горит, а затем будет по-
казывать 0 В, значит, Вы нашли правильный провод и этот провод имеет положительную полярность (на
данном проводе будет напряжение +12 В пока индикаторная лампа горит). В этом случае следует ис-
пользовать дополнительное реле.
ВНИМАНИЕ: При использовании лампы давления масла невозможно реализовать функцию автоматиче-
ского запирания дверей при повышении оборотов двигателя (программируемая функция № 1.4).
2) Данный вход может быть запрограммирован для подключения к тахометру автомобиля. В этом случае
он будет подавать на модуль системы сигнал, несущий информацию об уровне оборотов двигателя авто-
мобиля (в оборотах в минуту).
Подсоединение: Для того чтобы правильно найти провод тахометра, необходимо использовать мульти-
метр, позволяющий измерять напряжение переменного тока. На проводе тахометра должно быть напряже-
ние от 1 В до 6 В переменного тока. Обычно к проводу тахометра удобнее всего подключиться непосредст-
венно на катушке зажигания, на задней стороне панели измерительных приборов, а также на устройствах
управления двигателем или автоматической трансмиссией.
ФИОЛЕТОВЫЙ/БЕЛЫЙ провод системы следует подключать:
-
к специальной клемме TACH или
- к датчику верхней мертвой точки (датчику начала отсчета), или
- к выходу датчика Холла (в датчике-распределителе зажигания), или
- к проводу управления топливным инжектором
- к минусовому (-) выводу катушки зажигания автомобиля
