Внутренняя плата с беспроводной технологией Bluetooth
Dell™ XPS™ L501X Руководство по обслуживанию
Извлечение платы
Bluetooth
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Выньте аккумулятор
(см. раздел
Извлечение аккумулятора
).
3.
Снимите крышку модуля
(см. раздел
Снятие крышки модуля
).
4.
Извлеките модуль
(или модули) памяти (см. раздел
Извлечение модуля
(или модулей) памяти
).
5.
Снимите упор для рук в сборе
(см. раздел
Снятие упора для рук в сборе
).
6.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
7.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
).
8.
Следуйте инструкциям
, описанным в
шаг
9
-
шаг
14
в разделе
Снятие верхней крышки
.
9.
Переверните верхнюю крышку в сборе
.
10.
Отсоедините кабель платы
Buetooth от разъема на системной плате.
11.
Извлеките плату
Bluetooth из слота на верхней крышке.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Для предотвращения электростатического разряда следует заземлиться
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

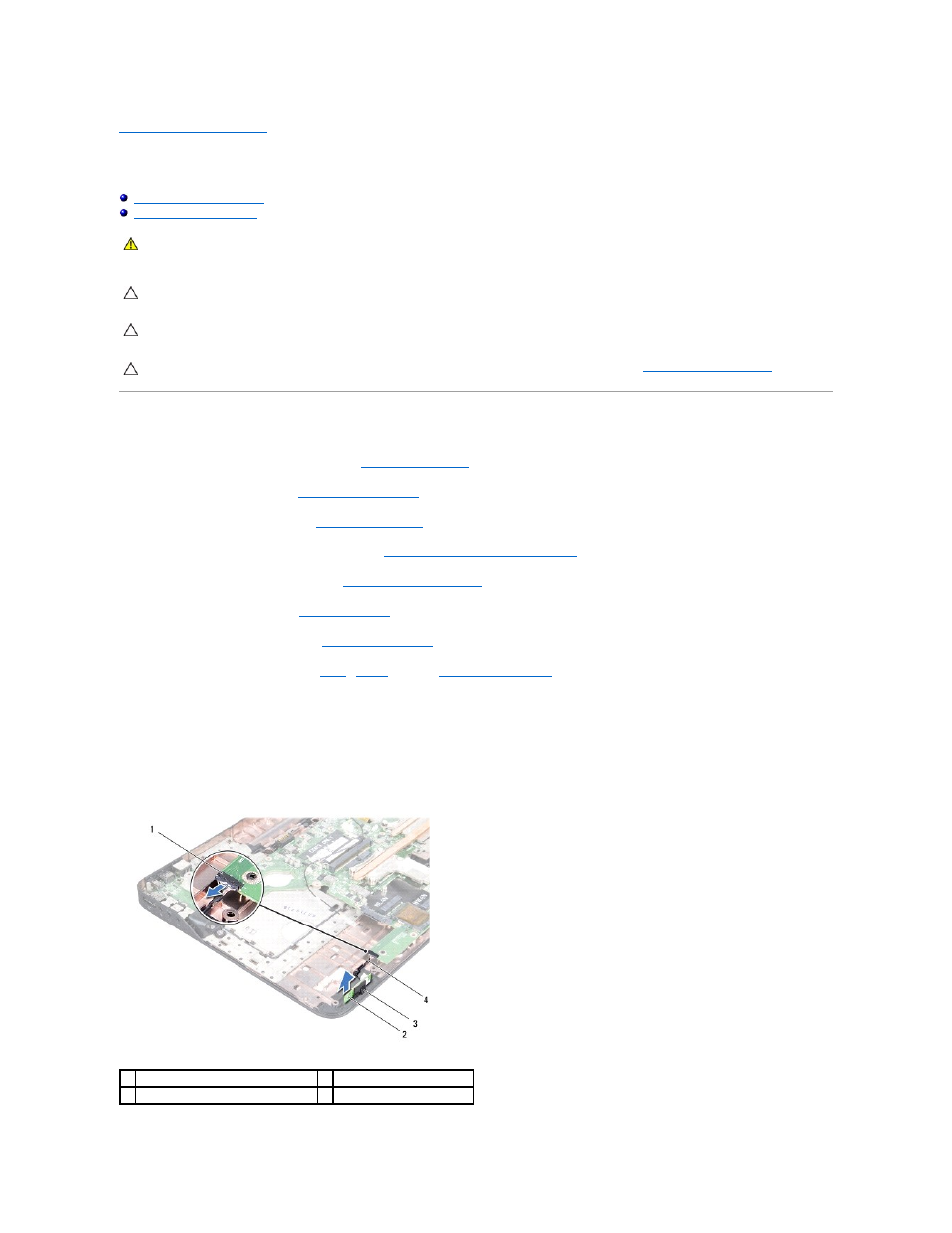

1 разъем кабеля платы Bluetooth
2 плата Bluetooth
3 слот платы Bluetooth
4 кабель платы Bluetooth
