Страница 35
6.

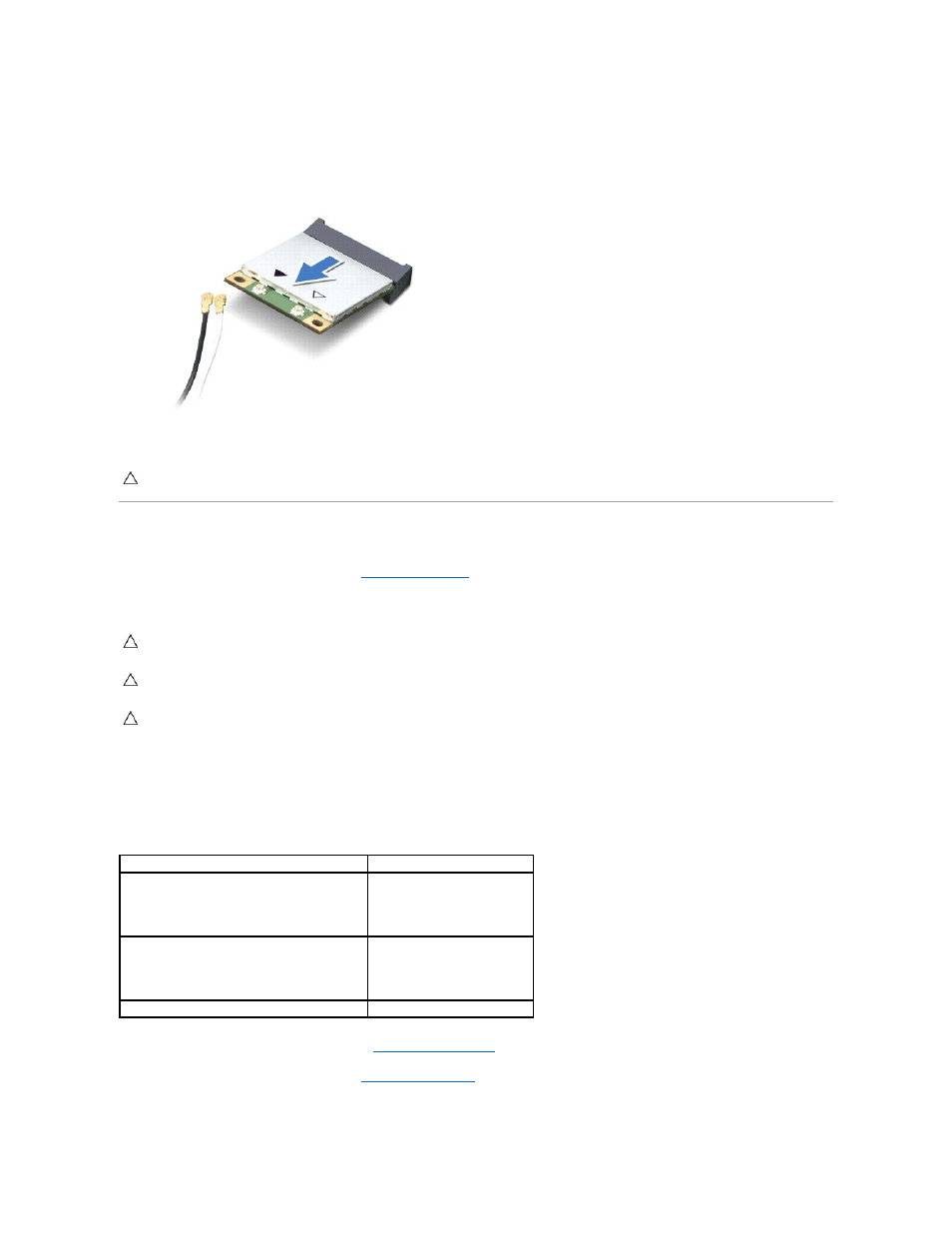

Приподнимите мини
-плату (или мини-платы) и извлеките из разъема на системной плате.
Установка мини
-плат(ы)
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Выньте новую мини
-плату из упаковки.
3.
Вставьте разъем мини
-платы под углом в 45 градусов в разъем на системной плате.
4.
Нажмите на другой конец мини
-платы, чтобы она встала в слот на системной плате, и вверните обратно винт, которым мини-плата крепится к
системной плате
.
5.
Подсоедините к устанавливаемой мини
-плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей для мини
-плат, поддерживаемых компьютером.
6.
Установите на место крышку модуля
(см. раздел
Установка крышки модуля
).
7.
Установите на место аккумулятор
(см. раздел
Установка аккумулятора
).
ВНИМАНИЕ
.
Храните вынутую мини
-плату в защитной антистатической упаковке. Дополнительную информацию см. в разделе «Защита от
электростатического разряда» в указаниях по технике безопасности
, прилагаемых к компьютеру.
ВНИМАНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Если нажимать слишком сильно, можно повредить
разъем
.
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате
, и измените направление установки платы.
ВНИМАНИЕ
.
Во избежание повреждения мини
-платы не разрешается укладывать кабели под платой.
Разъемы на мини
-плате
Схема цветов антенных кабелей
WLAN (2 антенных кабеля)
Основная сеть
WLAN (белый треугольник)
Вспомогательная сеть
WLAN (черный треугольник)
белый с серой полоской
черный с серой полоской
WWAN (2 антенных кабеля)
Основная сеть
WWAN (белый треугольник)
Вспомогательная сеть
WWAN (черный треугольник)
белый
черный
ТВ
-тюнер (1 антенный кабель)
черный
