Установка модуля процессора – Инструкция по эксплуатации Dell XPS 15 (L501x)
Страница 45
11.
Приподнимите модуль процессора и извлеките его из гнезда с нулевым усилием сочленения
.
Установка модуля процессора
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Расположите модуль процессора таким образом
, чтобы его угол с контактом «1» совместился с углом с контактом «1» гнезда с нулевым усилием
сочленения
.
3.
Поместите модуль процессора в гнездо с нулевым усилием сочленения
, не прилагая чрезмерных усилий, и убедитесь, что модуль процессора
вставлен правильно
.
4.
Поверните эксцентрик гнезда процессора по часовой стрелке
, чтобы закрепить модуль процессора на системной плате.
5.
Установите на место радиатор
(см. раздел
Установка радиатора
).
6.
Следуйте инструкциям
, описанным в
шаг
9
-
шаг
12
в разделе
Установка верхней крышки
.
7.
Установите на место дисплей в сборе
(см. раздел
Установка дисплея в сборе
).
8.
Установите на место клавиатуру
(см. раздел
Установка клавиатуры
).
9.
Установите на место упор для рук в сборе
(см. раздел
Установка упора для рук в сборе
).
10.
Установите на место модуль
(или модули) памяти (см. раздел
Установка модуля
(или модулей) памяти
).

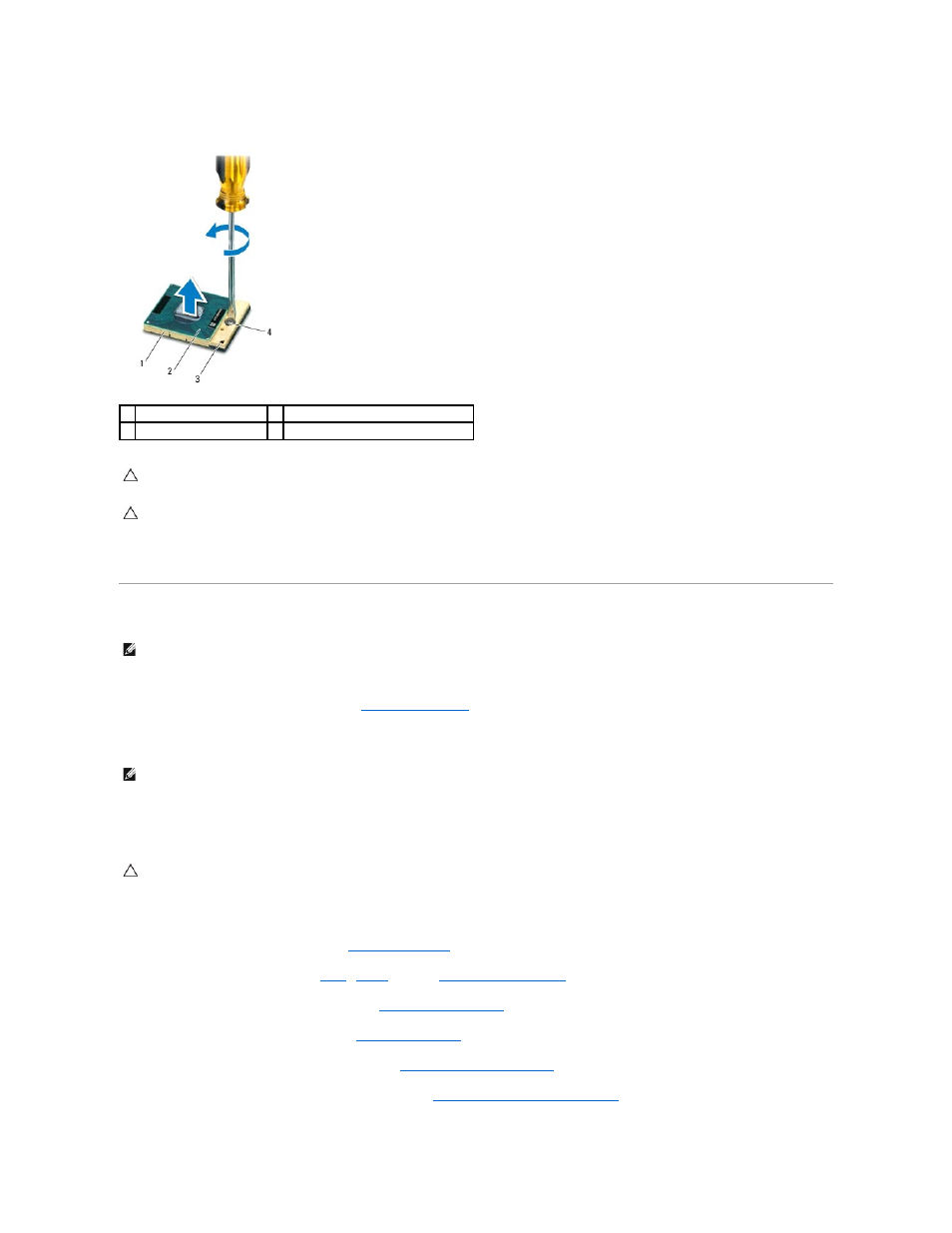

1 гнездо процессора
2 модуль процессора
3 угол с контактом «1»
4 эксцентрик гнезда процессора
ВНИМАНИЕ
.
Для обеспечения максимального охлаждения модуля процессора не касайтесь поверхностей теплообмена на блоке
радиатора процессора
. Находящиеся на коже жировые вещества могут снизить теплопроводность термоохлаждающих накладок.
ВНИМАНИЕ
.
При извлечении модуля процессора потяните модуль вверх
, не допуская перекосов. Следите за тем, чтобы не погнуть
контакты модуля процессора
.
ПРИМЕЧАНИЕ
.
Если устанавливается новый модуль процессора
, в комплект поставки будет входить новый блок радиатора, включающий
прикрепленную термоохлаждающую накладку
, либо новая термоохлаждающая накладка будет прилагаться к документации, в которой показан
правильный способ установки
.
ПРИМЕЧАНИЕ
.
Треугольник на угле модуля процессора с контактом «
1» должен быть совмещен с треугольником на угле с контактом «1» гнезда с
нулевым усилием сочленения
.
ВНИМАНИЕ
.
Во избежание повреждения модуля процессора держите отвертку перпендикулярно модулю процессору при повороте
эксцентрика
.
