Dell XPS 15 (L501x) - Инструкция (Страница 21)

Кабель дисплея
Извлечение кабеля дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
3. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея ).
4. Снимите панель дисплея (см. раздел Снятие панели дисплея ).
5. Переверните панель дисплея и положите ее на чистую поверхность .
6. Потяните за язычок , чтобы отсоединить кабель дисплея от разъема на панели дисплея.
7. Аккуратно открепите кабель дисплея от панели дисплея .
Установка кабеля дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Прикрепите кабель дисплея к панели дисплея .
3. Подсоедините кабель дисплея к разъему на панели дисплея .
4. Установите на место панель дисплея (см. раздел Установка панели дисплея ).
5. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
6. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
Скобы панели дисплея

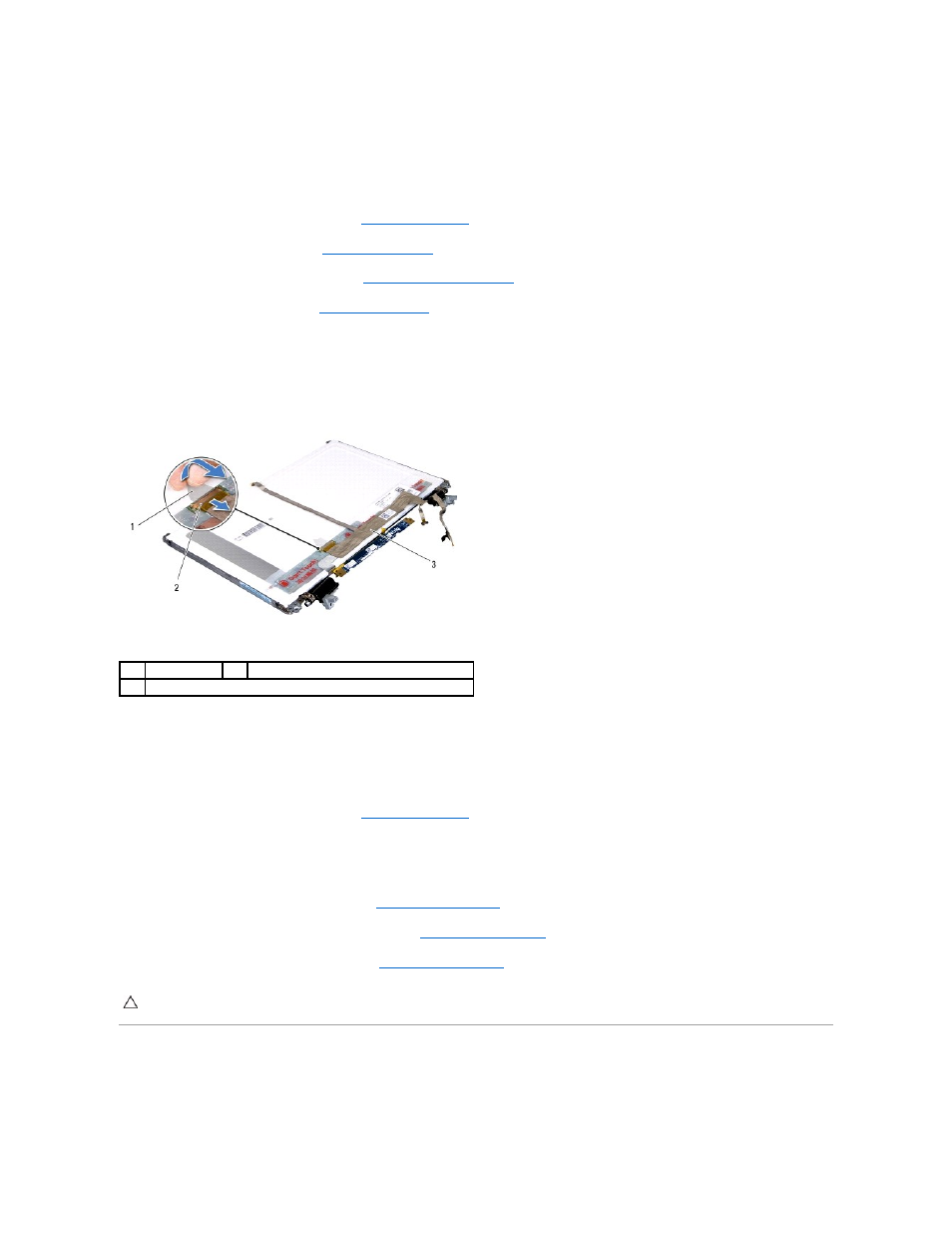

1 язычок 2 разъем кабеля дисплея
3 кабель дисплея
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
