Мини-плата (или мини-платы) беспроводной связи, Извлечение мини -плат(ы) – Инструкция по эксплуатации Dell XPS 15 (L501x)
Страница 34
Назад на страницу содержания
Мини-плата (или мини-платы) беспроводной связи
Dell™ XPS™ L501X Руководство по обслуживанию
Если мини
-плата беспроводной связи была заказана вместе с компьютером, она уже установлена.
В компьютере имеется один слот для мини
-плат нормальной длины и один слот для мини-плат половинной длины:
l
один слот для мини
-плат нормальной длины — поддерживает беспроводную глобальную сеть (WWAN) или модуль ТВ-тюнера.
l
один слот для мини
-плат половинной длины — поддерживает беспроводную локальную сеть (WLAN) или сеть широкополосного доступа в
микроволновом диапазоне
(WiMax).
Извлечение мини
-плат(ы)
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Выньте аккумулятор
(см. раздел
Извлечение аккумулятора
).
3.
Снимите крышку модуля
(см. раздел
Снятие крышки модуля
).
4.
Отсоедините антенные кабели от мини
-плат(ы).
5.
Выверните винт
, которым мини-плата крепится к системной плате.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Для предотвращения электростатического разряда следует заземлиться
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.
ПРИМЕЧАНИЕ
.
Компания
Dell не гарантирует совместимости мини-плат других фирм и не обеспечивает их поддержку.
ПРИМЕЧАНИЕ
.
В зависимости от конфигурации компьютера на момент продажи
, в слот для мини-плат может быть установлена или не
установлена какая
-либо мини-плата.
ПРИМЕЧАНИЕ
.
Данный компьютер позволяет установить в слот для мини
-плат нормальной длины либо мини-плату WWAN, либо модуль ТВ-
тюнера
.

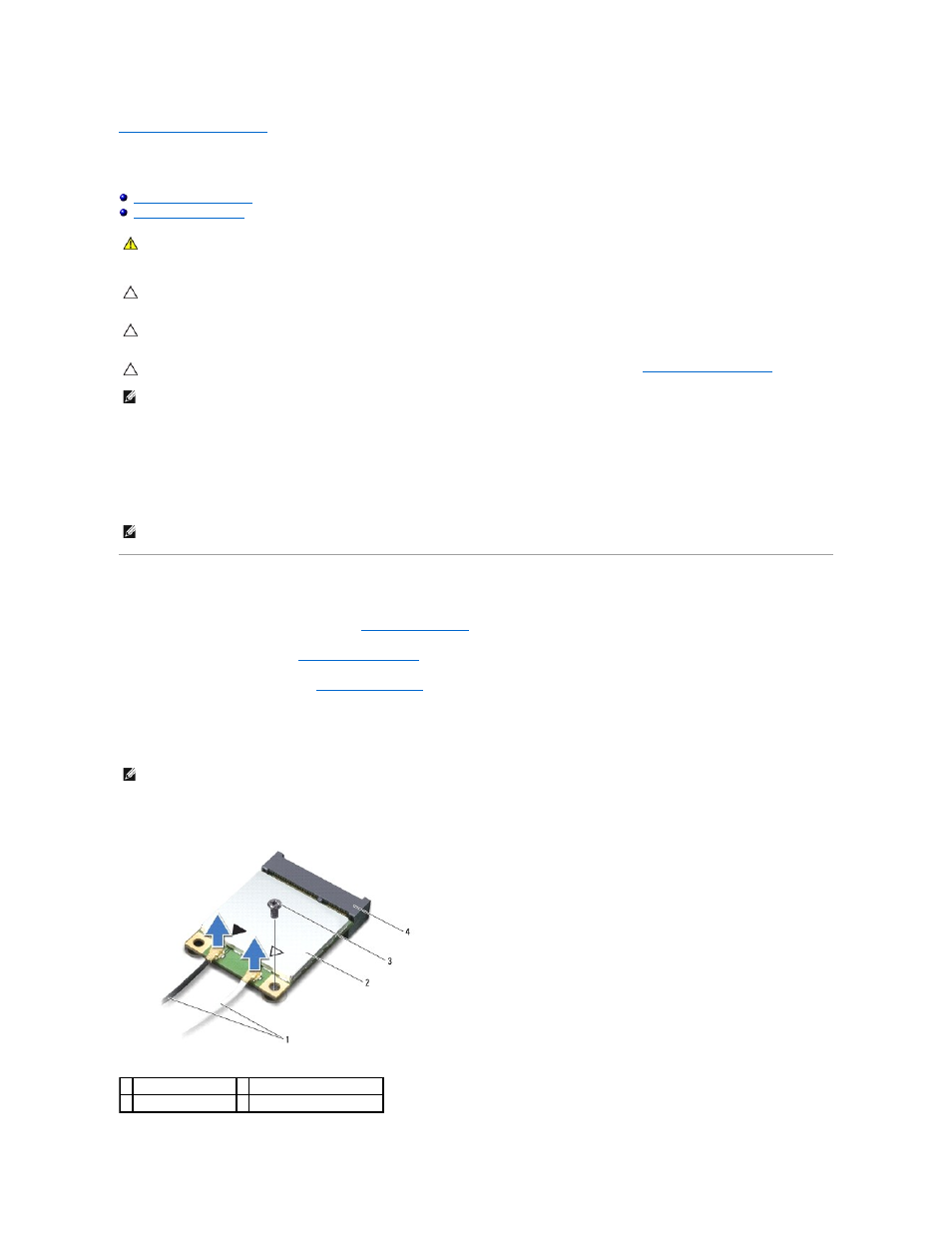

1 антенные кабели (2) 2 мини-плата
3 винт
4 разъем на системной плате
