Плата кнопки питания
Dell™ XPS™ L501X Руководство по обслуживанию
Извлечение платы кнопки питания
Установка платы кнопки питания
Извлечение платы кнопки питания
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Выньте аккумулятор (см. раздел Извлечение аккумулятора ).
3. Снимите упор для рук в сборе (см. раздел Снятие упора для рук в сборе ).
4. Переверните упор для рук в сборе .
5. Приподнимите защелку разъема и потяните за язычок , чтобы отсоединить кабель кнопки питания от разъема на плате кнопки питания.
6. Выверните два винта , которыми плата кнопки питания крепится к упору для рук в сборе.
7. Приподнимите плату кнопки питания и снимите ее с упора для рук в сборе .
Установка платы кнопки питания
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Установите плату кнопки питания на упор для рук в сборе и вверните обратно два винта , которыми плата кнопки питания крепится к упору для
рук в сборе .
3. Вставьте кабель кнопки питания в разъем на плате кнопки питания и нажмите на защелку разъема , чтобы закрепить кабель кнопки питания.
4. Установите на место упор для рук в сборе (см. раздел Установка упора для рук в сборе ).
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется .
ВНИМАНИЕ . Для предотвращения электростатического разряда следует заземлиться , надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности (например, к какому-либо разъему на компьютере).
ВНИМАНИЕ . Во избежание повреждения системной платы выньте основной аккумулятор (см. раздел Извлечение аккумулятора ) перед
началом работы с внутренними компонентами компьютера .

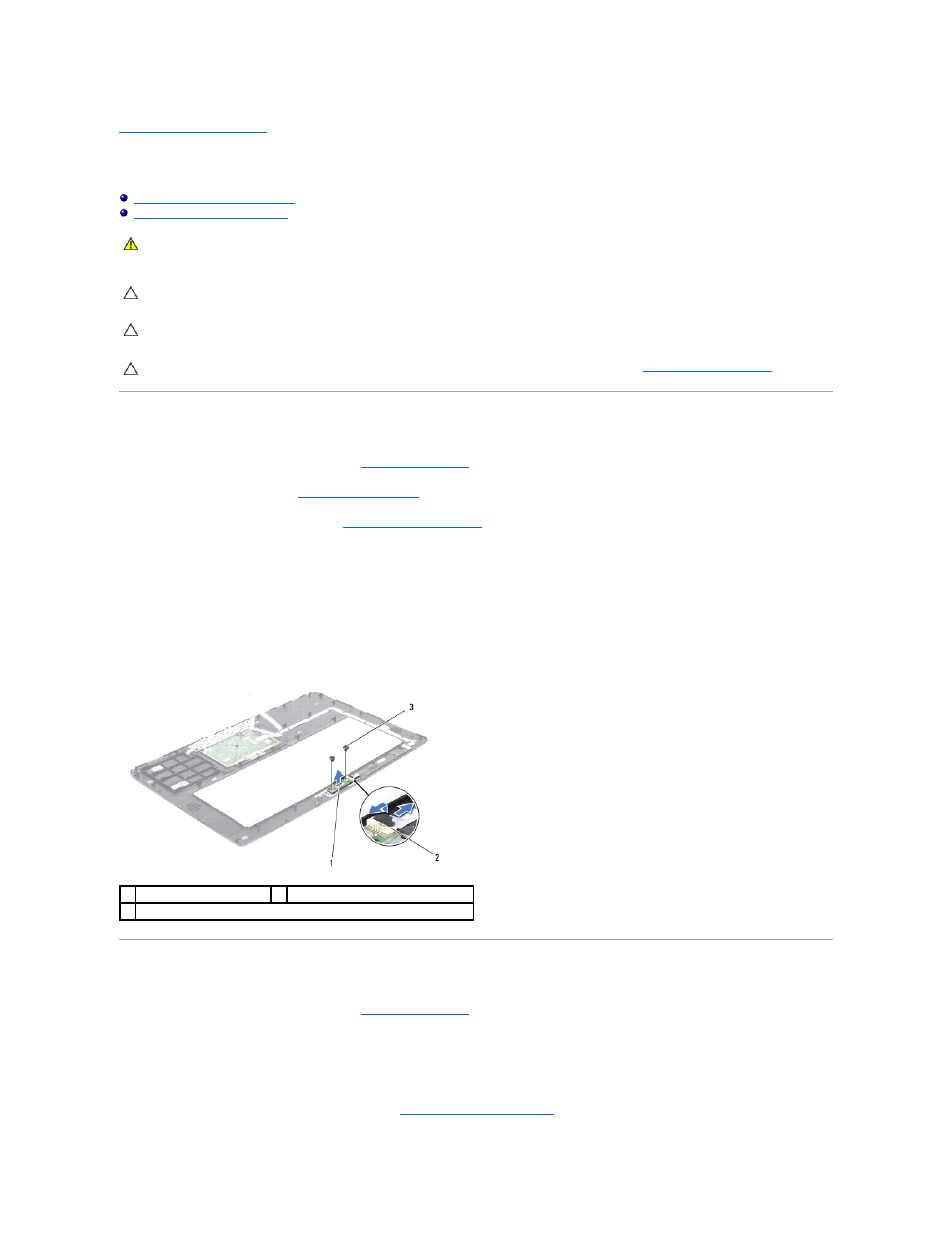

1 плата кнопки питания 2 разъем кабеля кнопки питания
3 винты (2)
